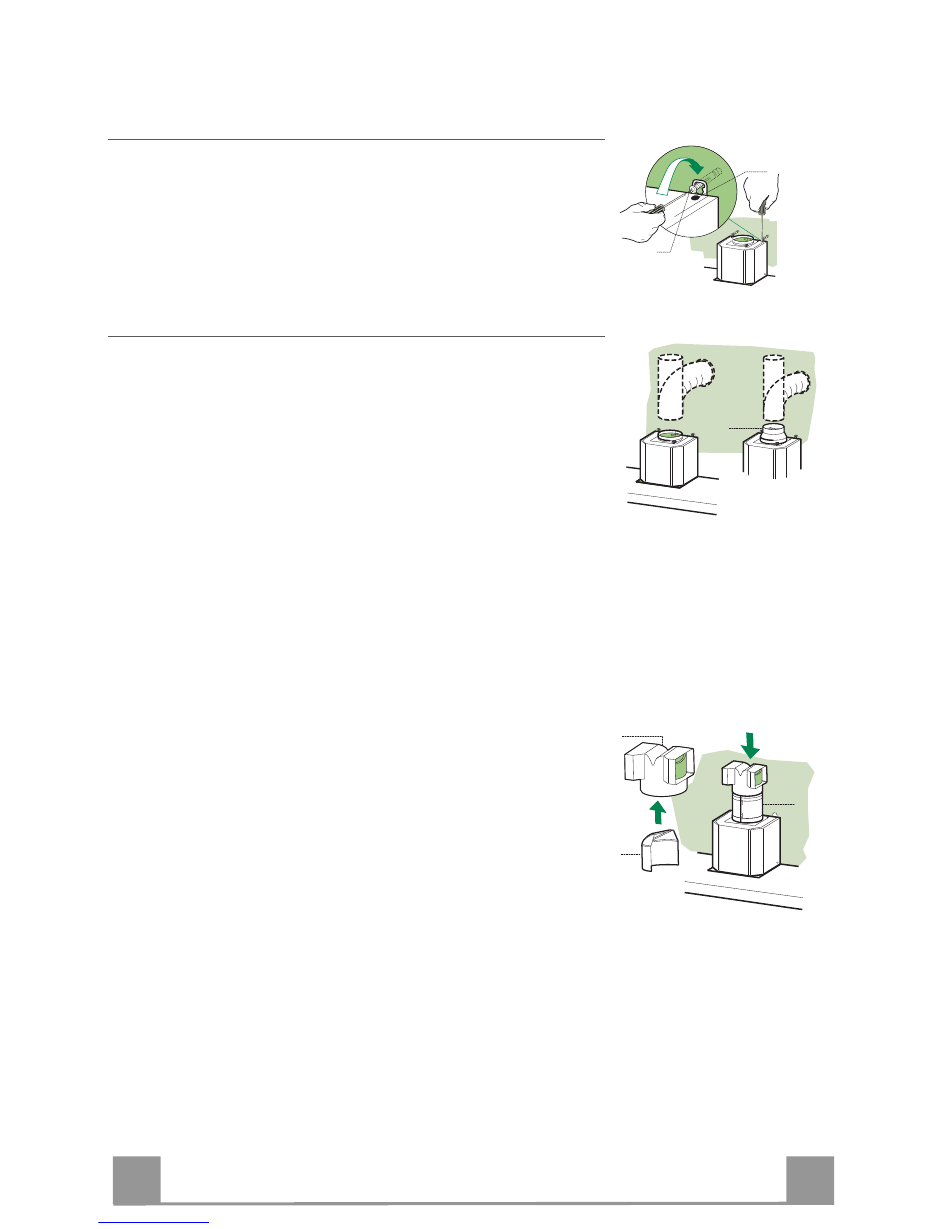

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate
sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
Uscita laterale aria Versione Aspirante (Collegamento sopra-
pensile alla Tubazione di Uscita)
• Assemblare i semigusci della Prolunga Corpo Cappa 14.
• Inserire a pressione la Prolunga Corpo Cappa14 così otte-
nuta, sull'Uscita Aria.
• Inserire il Deflettore 16 nel Raccordo Uscita Aria 15 per
chiudere l'uscita non utilizzata.
• Inserire a pressione il Raccordo 15 sulla Prolunga Corpo
Cappa 14, assicurandosi che l'uscita libera risulti in corri-
spondenza della Bocchetta desiderata del Camino.
• Togliere gli eventuali Filtri antiodore al Carbone attivo.
IT
Downloaded from www.Manualslib.com
Montaggio Corpo Cappa
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
manuals search engine
Vr
12a
ø 150 ø 120
9
15
14
16
7 7
