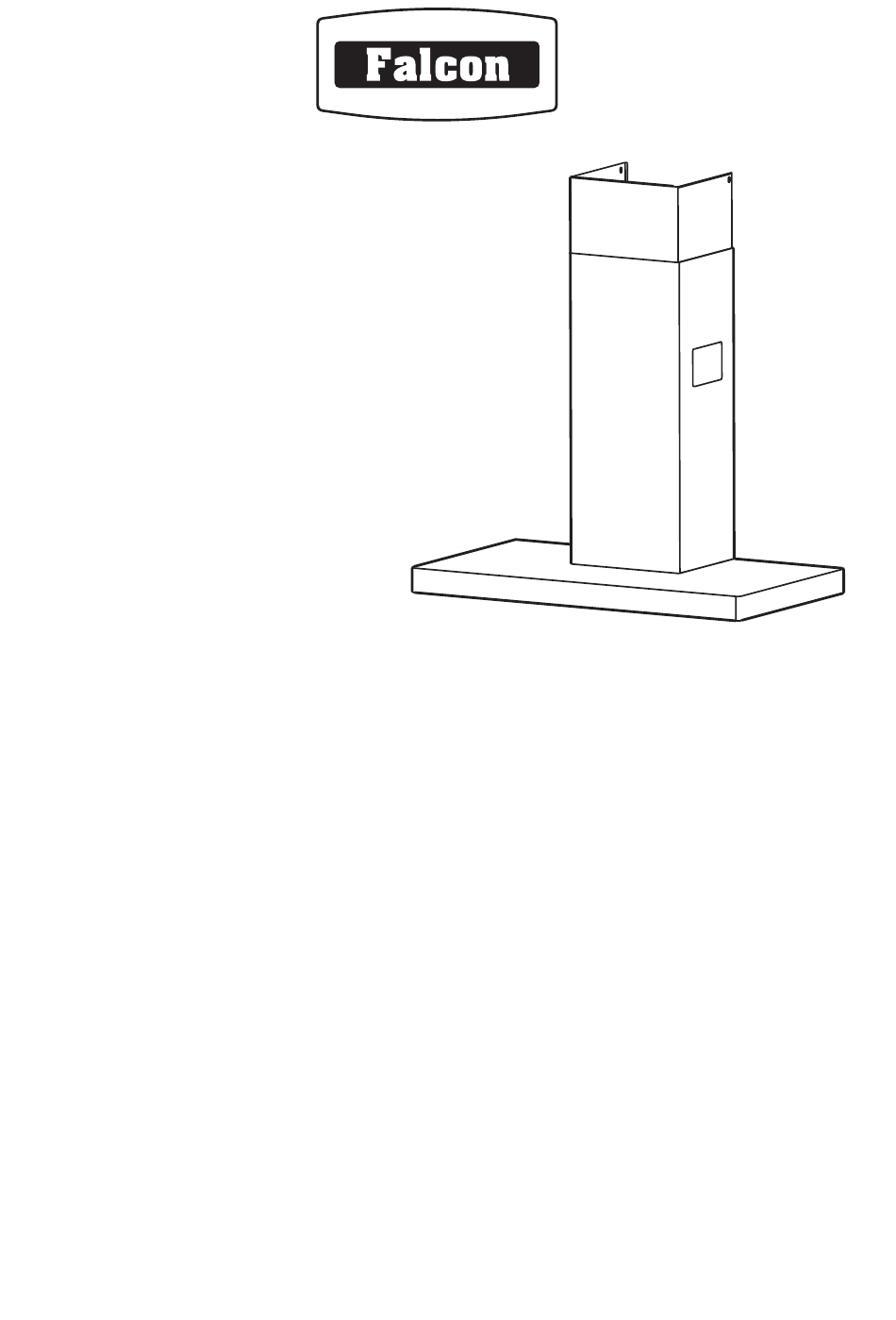

- Seite 1 FHDSF1100SS/C FHDSF1100BL/C Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Manual de instrucciones Manual de Instruções...
-
Seite 2: Inhaltsverzeichnis
INDICE CONSIGLI E SUGGERIMENTI ..............................4 CARATTERISTICHE ................................5 INSTALLAZIONE..................................6 USO ......................................9 MANUTENZIONE .................................10 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................11 CHARACTERISTICS................................12 INSTALLATION ..................................13 USE.......................................16 MAINTENANCE..................................17 SOMMAIRE CONSEILS ET SUGGESTIONS ............................18 CARACTERISTIQUES .................................19 INSTALLATION ..................................20 UTILISATION..................................23 ENTRETIEN..................................24 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................25 CHARAKTERISTIKEN................................26 MONTAGE....................................27 BEDIENUNG..................................30 WARTUNG....................................31 INHOUDSOPGAVE ADVIEZEN EN SUGGESTIES .............................32... - Seite 3 ÍNDICE CONSELHOS E SUGESTÕES ............................46 CARACTERÍSTICAS ................................47 INSTALAÇÃO ..................................48 UTILIZAÇÃO..................................51 MANUTENÇÃO ..................................52...
-
Seite 4: Consigli E Suggerimenti
CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguar- dano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. -
Seite 5: Caratteristiche
CARATTERISTICHE Ingombro 598-898-1198 Min. Min. 500mm 650mm Componenti Rif. Q.tà Componenti di Prodotto 14.1 Corpo Cappa completo di: Comandi, Luce, Gruppo 12a 7.2.1 Ventilatore, Filtri Camino Telescopico formato da: Camino Superiore Camino Inferiore Flangia di Riduzione ø 150-120 mm Anello di Maggiorazione ø 120-125 mm 14.1 Prolunga Raccordo Uscita Aria Raccordo Uscita Aria... - Seite 6 INSTALLAZIONE Foratura Parete e Fissaggio Staffe 7.2.1 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura. •...
- Seite 7 Montaggio Corpo Cappa • Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa. • Agganciare il Corpo Cappa alle Viti 12a. • Serrare definitivamente le Viti 12a di supporto. • Agire sulle Viti Vr per livellare il Corpo Cappa. Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla...
-
Seite 8: Connessione Elettrica
CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Camino 7.2.1... - Seite 9 Quadro comandi TASTO FUNZIONI T1 Velocità Acceso Accende il Motore alla Prima velocità. Spegne il Motore. T2 Velocità Acceso Accende il Motore alla Seconda velocità. T3 Velocità Fisso Premuto brevemente Accende il Motore alla Terza velocità. Lampeggiante Premuto per 2 Secondi . Attiva la Quarta velocità...
- Seite 10 MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.
-
Seite 11: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accord- ingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from in- correct or improper installation. - Seite 12 CHARACTERISTICS Dimensions 598-898-1198 Min. Min. 500mm 650mm Components Ref. Q.ty Product Components 14.1 Hood Body, complete with: Controls, Light, Blower, 12a 7.2.1 Filters Telescopic Chimney comprising: Upper Section Lower Section Reducer Flange ø 150-120 mm Adapting ring ø 120-125 mm 14.1 Air Outlet Connection Extension Air Outlet Connection...
- Seite 13 INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...
- Seite 14 Mounting the hood body • Before attaching the hood body, tighten the two screws Vr lo- cated on the hood body mounting points. • Hook the hood body onto the screws 12a. • Fully tighten the support screws 12a. • Adjust the screws Vr to level the hood body. Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the...
-
Seite 15: Electrical Connection
ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan. -
Seite 16: Control Panel
Control panel BUTTON FUNCTIONS T1 Speed Turns the Motor on at Speed one. Turns the Motor off. T2 Speed Turns the Motor on at Speed two. T3 Speed Fixed When pressed briefly, turns the Motor on at Speed three. Flashing Pressed for 2 Seconds. - Seite 17 MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.
-
Seite 18: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte- nir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. -
Seite 19: Caracteristiques
CARACTERISTIQUES Encombrement 598-898-1198 Min. Min. 500mm 650mm Composants Réf. Q.té Composants de Produit 14.1 Corps Hotte équipé de:Comandes, Lumière,Groupe 12a 7.2.1 Ventilateur,Filtres Cheminée Télescopique formée de : Cheminée Supérieure Cheminée Inférieure Flasque de Réduction ø 150-120 mm Anneau de raccord Ø 120 - 125 mm 14.1 Rallonge Raccord Sortie Air Raccord Sortie Air... -
Seite 20: Installation
INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte; • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson. •... - Seite 21 Montage Corps Hotte • Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte. • Accrocher le corps hotte aux vis 12a prévues à cet effet. • Serrer définitivement les vis 12a de support. •...
-
Seite 22: Branchement Electrique
BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur. -
Seite 23: Utilisation
UTILISATION Tableau des commandes TOUCHE VOYANT FONCTIONS T1 Vitesse Allumé Démarre le moteur en première vitesse. Coupe le moteur. T2 Vitesse Allumé Démarre le moteur en deuxième vitesse. T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse. Clignotant Appuyée pendant 2 secondes. -
Seite 24: Entretien
ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas. -
Seite 25: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... -
Seite 26: Charakteristiken
CHARAKTERISTIKEN Platzbedarf 598-898-1198 Min. Min. 500mm 650mm Komponenten Pos. Produktkomponenten 14.1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse- 12a 7.2.1 gruppe, Filter Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm Anschlussflansch ø 125 mm 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil... -
Seite 27: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • Eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche. •... -
Seite 28: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschlüsse LUFTAUSTRITT BEI DER ABSAUGVERSION Für die Installation als Absaugversion die Haube mittels eines starren... -
Seite 29: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
Seite 30: Bedienung
BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Blinkend Bei 2 Sekunden langem Drücken: Aktiviert die auf 10 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird. -
Seite 31: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. -
Seite 32: Adviezen En Suggesties
ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe- passing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties. -
Seite 33: Eigenschappen
EIGENSCHAPPEN Buitenafmetingen 598-898-1198 Min. Min. 500mm 650mm Onderdelen Ref. Productonderdelen 14.1 Wasemkap compleet met:Bedieningen, Licht, Ventilat- 12a 7.2.1 orgroep, Filters Telescopische Schouw Bestaande uit: Bovenstuk Onderstuk Reductieflens ø 150-120 mm Flens ø 120 mm 14.1 Verlengstuk Verbindingsstuk Luchtuitlaat Verbindingsstuk Luchtuitlaat Ref. -
Seite 34: Installatie
INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels 7.2.1 Trek de volgende lijnen op de wand: • een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;... - Seite 35 Montage van de Wasemkap • Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen. • Haak de wasemkap vast aan de schroeven 12a. • De dragende schroeven 12a definitief aanhalen. •...
-
Seite 36: Elektrische Aansluiting
ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken. -
Seite 37: Gebruik
GEBRUIK Bedieningspaneel TOETS FUNCTIES T1 Snelheid Aan Schakelt de motor op de eerste snelheid in. Zet de motor uit. T2 Snelheid Aan Schakelt de motor op de tweede snelheid in. T3 Snelheid Vast Schakelt de motor bij een korte druk op de toets op de derde snelheid in. -
Seite 38: Onderhoud
ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten- sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken. -
Seite 39: Consejos Y Sugerencias
CONSEJOS Y SUGERENCIAS Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. INSTALACIÓN • El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas. -
Seite 40: Características
CARACTERÍSTICAS Dimensiones 598-898-1198 Min. Min. 500mm 650mm Onderdelen Ref. Productonderdelen 14.1 Wasemkap compleet met: Bedieningen, Licht, Ventilat- 12a 7.2.1 orgroep, Filters Telescopische Schouw Bestaande uit: Bovenstuk Onderstuk Reductieflens ø 150-120 mm 14.1 Verlengstuk Verbindingsstuk Luchtuitlaat Verbindingsstuk Luchtuitlaat Ref. Installatieonderdelen 7.2.1 Bevestigingsbeugels Bovenstuk van de Schouw Draagbeugel verbindingsstuk Pluggen... -
Seite 41: Instalación
INSTALACIÓN Taladrado pared y fijación de las bridas 7.2.1 Trazar en la pared: • una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana; • una línea horizontal a 650 mm mín. sobre el plano de cocción. Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia. - Seite 42 Montaje del cuerpo de la campana • Antes de enganchar el cuerpo de la campana,apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana . • Enganchar el cuerpo de la campana en los tornillos 12a predis- puestos.
-
Seite 43: Conexión Eléctrica
CONEXIÓN ELÉCTRICA • Conectar la campana a la red de alimentación eléctrica insta- lando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo. • Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador. -
Seite 44: Uso
Tablero de mandos TECLA FUNCIONES T1 Velocidad Encendido Enciende el motor a la primera velocidad. Apaga el motor T2 Velocidad Encendido Enciende el motor a la segunda velocidad T3 Velocidad Fijo Presionada brevemente enciende el motor a la tercera velocidad. Intermitente Presionada por 2 segundos. -
Seite 45: Mantenimiento
MANTENIMIENTO Filtros antigrasa LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS • Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy in- tenso. • Quitar los filtros uno por vez, operando en los enganches co- rrespondientes. -
Seite 46: Conselhos E Sugestões
CONSELHOS E SUGESTÕES Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso, possível que se encontrem descritas várias características de equi- pamento que não dizem respeito ao seu aparelho. INSTALAÇÃO • O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica. -
Seite 47: Características
CARACTERÍSTICAS Dimensões 598-898-1198 Min. Min. 500mm 650mm Componentes Ref. Qtd Componentes do produto 14.1 Corpo do exaustor equipado com: Comandos, ilumina- 12a 7.2.1 ção, grupo do ventilador e filtros Chaminé telescópica formada por: Chaminé Superior Chaminé Inferior Flange de redução ø 150-120 mm Flange ø... -
Seite 48: Instalação
INSTALAÇÃO Perfuração da parede e fixação dos suportes 7.2.1 Marque na parede: • uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor; • uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão. Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical. - Seite 49 Montagem do corpo do extractor • Antes de fixar o corpo do extractor, aperte os dois parafusos Vr situados nos pontos de montagem do corpo do extractor. • Pendure o corpo do extractor nos dois parafusos 12a. • Aperte totalmente os parafusos do suporte 12a. •...
-
Seite 50: Ligação Eléctrica
LIGAÇÃO ELÉCTRICA • Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm. • Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do venti- lador. -
Seite 51: Utilização
UTILIZAÇÃO Quadro de comandos TECLA FUNÇÕES T1 Velocidade Aceso Liga o motor com velocidade I. Desliga o motor. T2 Velocidade Aceso Liga o motor com velocidade II. T3 Velocidade Fixo Premida breves instantes, liga o motor com velocidade III. Intermitente Premida durante 2 segundos. -
Seite 52: Manutenção
MANUTENÇÃO Filtros contra gordura LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA • Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça. •... - Seite 55 AGA RANGEMASTER GROUP PLC Falcon is a business name of AGA RANGEMASTER GROUP PLC 436004903_ver1...
