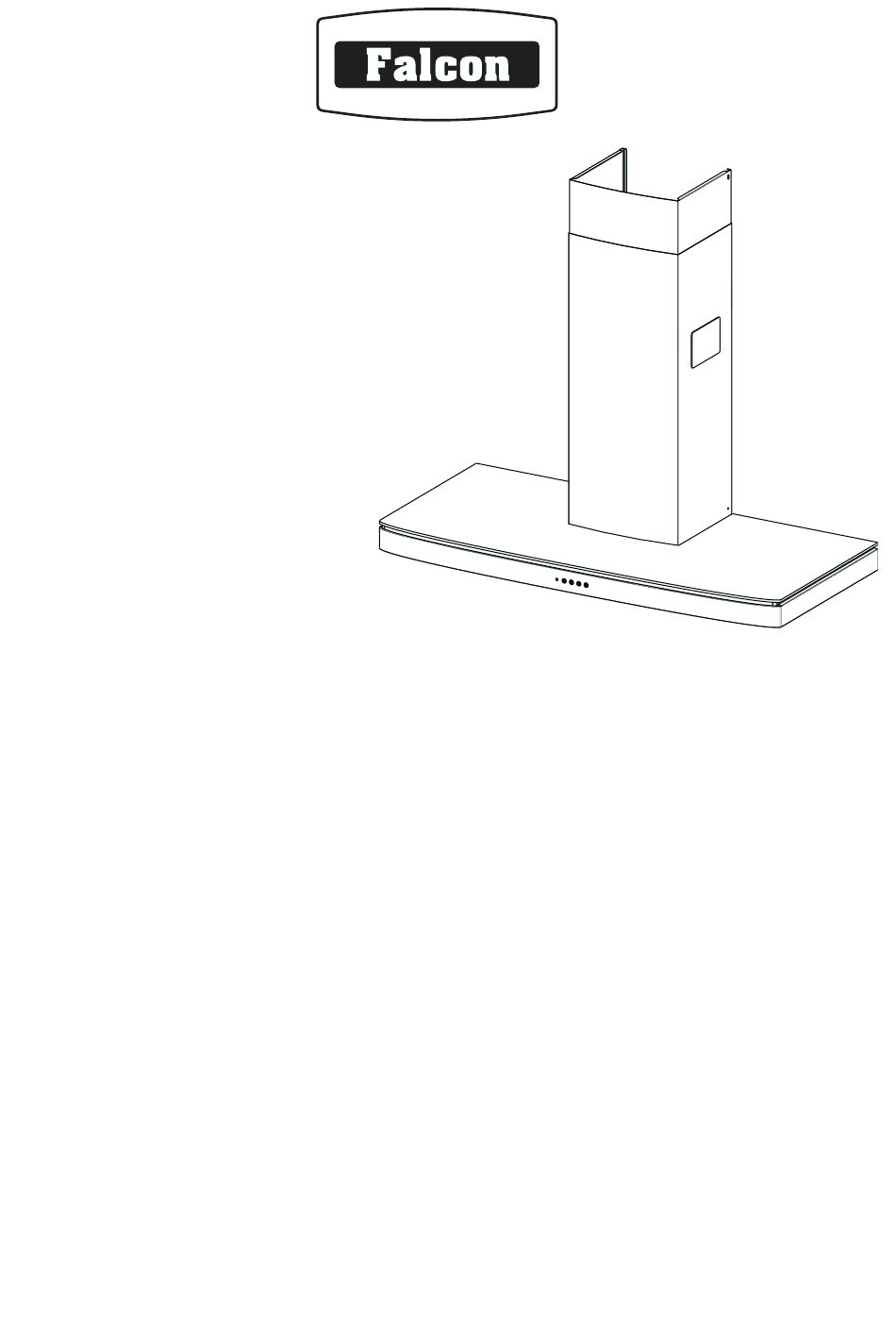

- Seite 1 FELHDC110SG Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Manual de instrucciones Manual de Instruções...
- Seite 5 Bedienungsanleitung INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................30 CHARAKTERISTIKEN................................31 MONTAGE....................................32 BEDIENUNG..................................35 WARTUNG....................................36...
-
Seite 30: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zu- treffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... - Seite 31 CHARAKTERISTIKEN Platzbedarf Komponenten 14.1 Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- 12a 7.2.1 11 gruppe, Filter Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt rechts Luftleitgitter Luftaustritt links Reduzierflansch ø 150-120 mm Anschlussflansch ø 120-125 mm Verlängerungsstück f. Luftaustritt Haubenkörper, be- stehend aus 2 Rohrhälften 14.1 Verlängerung Luftaustritt-Anschlussstück...
- Seite 32 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •...
-
Seite 33: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschlüsse LUFTAUSTRITT BEI DER ABSAUGVERSION Für die Installation als Absaugversion die Haube mittels eines starren... -
Seite 34: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
Seite 35: Bedienung
BEDIENUNG Beleucht. Schaltet die Beleuchtung ein und aus. Betriebsanzeigelampe. Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen. -
Seite 36: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
