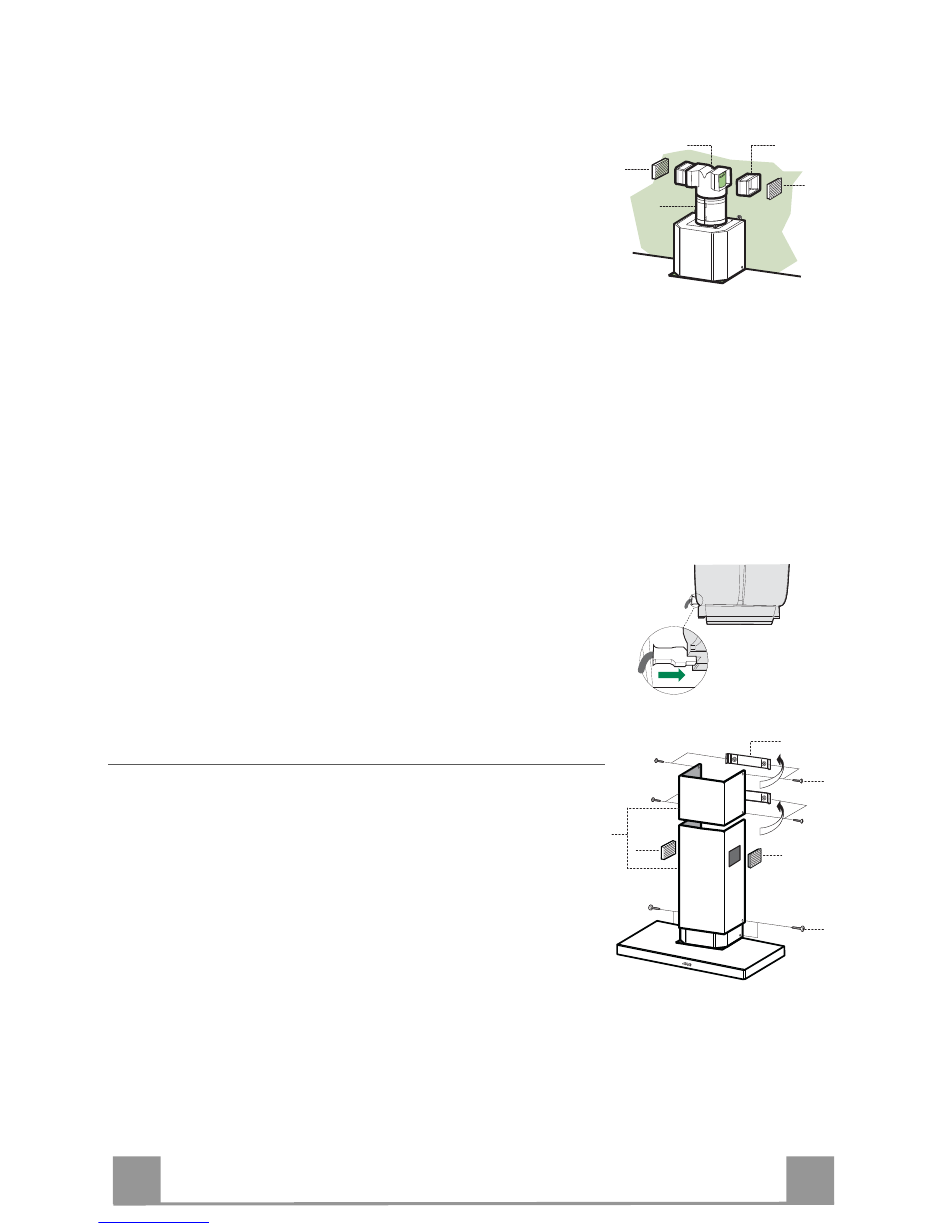

• Assemblare i Semigusci della Prolunga Corpo Cappa 14.
• Inserire a pressione la Prolunga Corpo Cappa 14 così ottenuta,
sull'Uscita Aria.
• Inserire a pressione il Raccordo 15 sulla Prolunga Corpo Cap-
pa 14.
• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo
15.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti
in corrispondenza delle bocchette del Camino sia in orizzontale
che in verticale. Se così non fosse, aggiustare la posizione in-
vertendo le Prolunghe Raccordo 14.1 o tagliando la Prolunga
Corpo Cappa 14 in corrispondenza di una delle lunghezze pre-
stabilite dalle scanalature di minor spessore e rimontare i parti-
colari come prima descritto.
• Le Griglie direzionate Uscita Aria 8a - 8b devono essere mon-
tate dopo l'installazione del Camino Inferiore 2.2.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.
• Collegare la Cappa all'Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e as-
sicurarsi che il connettore del Cavo di alimentazione sia corret-
tamente inserito nella presa dell'Aspiratore
Camino superiore
• Allargare leggermente le due falde laterali, agganciarle dietro
le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in
dotazione.
Camino inferiore
• Allargare leggermente le due falde laterali del Camino, aggan-
ciarle tra il Camino superiore e la parete e richiuderle fino a
battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2
Viti 12c (2,9 x 9,5) in dotazione.
• Per la Versione Filtrante applicare le Griglie direzionate 8a -
8b nelle apposite sedi, in modo che i simboli direzionali risul-
tino orientati verso l'alto e il fronte della Cappa. Assicurarsi
inoltre che risultino inserite correttamente nelle Prolunghe
Raccordo 14.1.
IT
Downloaded from www.Manualslib.com
USCITA ARIA VERSIONE FILTRANTE
CONNESSIONE ELETTRICA
Montaggio Camino
manuals search engine
15 14.1
8b
14
7.2.1
2.1
2
8b
8a
2.2
8a
12c
12c
8 8
