3B SCIENTIFIC PHYSICS 1013377 Bedienungsanleitung Seite 9

3B SCIENTIFIC
Instructions d'utilisation
08/13 ALF
•
Ne brancher le microscope qu'à des prises
de courant mises à la terre.
Prudence ! L'éclairage se réchauffe pendant
l'utilisation. Risques de brûlures!
•
Pendant et après l'utilisation du microscope,
ne pas toucher la lampe.
2. Description, caractéristiques techniques
Le microscope stéréoscopique à objectif zoom
permet d'observer des objets en 3 dimensions
agrandis 7 à 45 fois et permet ainsi de position-
ner une
1013379 ou 1013380) pour un enregistrement
photographique et vidéo-technique de l'image.
Le microscope 1013377 est prévue pour une tension
secteur de 115 V (±10 %) et l'alimentation 1013378
pour une tension secteur de 230 V (±10 %).
Support : Support métallique, hauteur ajustable
sur colonne, mise au point par commande bila-
Downloaded from www.Manualslib.com
®
Loupes à objectif zoom, 45x trinoculaire
115 V, 50/60 Hz: 1013377 / 230 V, 50/60 Hz: 1013378
1. Consignes de sécurité
caméra oculaire (p.e.
manuals search engine
PHYSICS

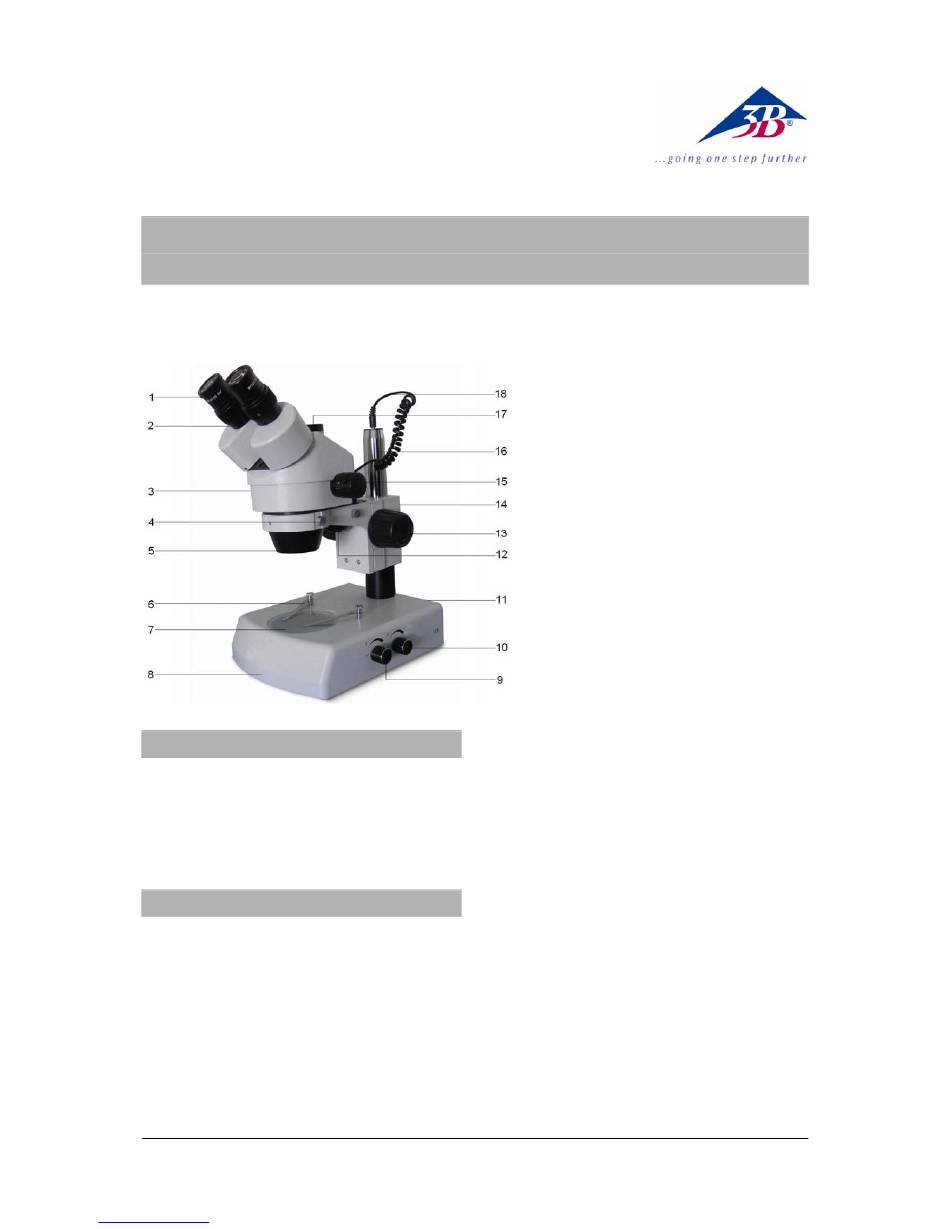

1
2
3
4
5
6
7
8
9
10 Commutateur rotatif pour l'éclairage
11 Interrupteur secteur (non visible)
12 Module d'éclairage par incidence
13 Bouton de mise au point
14 Vis de fixation (non visible)
15 Bouton de objectif zoom
16 Colonne de potence
17 Tube à vision verticale
18 Alimentation de l'éclairage incident
térale (crémaillère) de précision.
Tube : Observation binoculaire inclinée à 45°, un
tube à vision verticale, écartement interpupillaire
réglable entre 54 et 75 mm, tête orientable à 360°
Oculaire : Paire d'oculaires grand champ WF
10x 20 mm, œilletons en caoutchouc
Objectifs : Zoom continu réglable de 0,7x à 4,5x
Grossissement : 7x à 45x
Champ d'observation : 4,4 mm à 28,6 mm
Distance de travail : 100 mm
Epaisseur maximale des objets : 80 mm
Plaque d'objet : Disques plastique réversible
(noir/blanc) et verre, Ø 95 mm avec 2 valets de
1003259,
fixation
Éclairage : Éclairage par incidence, par transpa-
rence ou mixte, ampoule halogène 12 V, 15 W,
réglable, branchement secteur 115 V ou 230 V,
50/60 Hz
Dimensions : env. 250 x 220 x 350 mm
Masse : env. 6 kg
1
Oculaire
Tube
Dispositif coulissant de la tête pour
sélectionner le trajet optique (non vi-
sible)
Vis de fixation de la tête du microscope
Objectif zoom
Valets de fixation
Plaque d'objet
Pied de potence
Commutateur rotatif pour l'éclairage
par transparence
par incidence
3
