Monokulares Digital-Mikroskop mit eingebauter Kamera
Bedienungsanleitung
06/16 ALF
1. Beschreibung, technische Daten
Das monokulare Digital-Mikroskop mit einge-
bauter Kamera ermöglicht die zweidimensionale
Betrachtung von Objekten (dünne Schnitte von
Pflanzen- oder Tieren) in 40- bis 1000-facher
Vergrößerung. Des Weiteren ermöglicht es die
Aufnahme der Objekte zur fotografischen und
videotechnischen Bilddokumentation.
Neben der Echtzeit-Videowiedergabe, Einzel-
bild, Sequenz und Videoaufnahme bietet die
Software ScopeImage umfangreiche Funktionen
zur Bilddarstellung, -bearbeitung und –auswert-
ung.
Eine ausführliche Beschreibung der Software in
englischer Sprache befindet sich auf der Instal-
lations-CD, weitere Hinweise und Hilfen in den
Hilfedateien der Software.
Stativ: Ganzmetallstativ, Stativarm fest mit Fuß
verbunden, Scharfstellung über beidseitig am
® PHYSICS
1013152
Stativ angeordnete Triebknöpfe für Grob- und
Feintrieb
Tubus: Monokularer Schrägeinblick 45°, Kopf
um 360° drehbar
Okular: Weitfeld-Okular WF 10x 18 mm
Objektive: Objektivrevolver mit 3 achromati-
schen Objektiven 4x / 0,10, 10x / 0,25, 40x / 0,65
Vergrößerung: 40x, 100x, 400x
Objekttisch: x-y-Kreuztisch, 125 mm x 115 mm,
mit Objektführer, Verschiebebereich 70 x 20 mm
Beleuchtung: Im Fuß integrierte, regelbare
LED-Beleuchtung. Universale Spannungsversor-
gung 100 V bis 240 V, 50/60 Hz
Kondensor: Abbe Kondensor N.A.1,25 mit Iris-
blende, Filterhalter und Filter, fokussierbar über
ein Zahnstangengetriebe
Kamerasensor: 1/3" CMOS, 1,3 MPixel, Farbbild
Spannungsversorgung: über USB 2.0
1

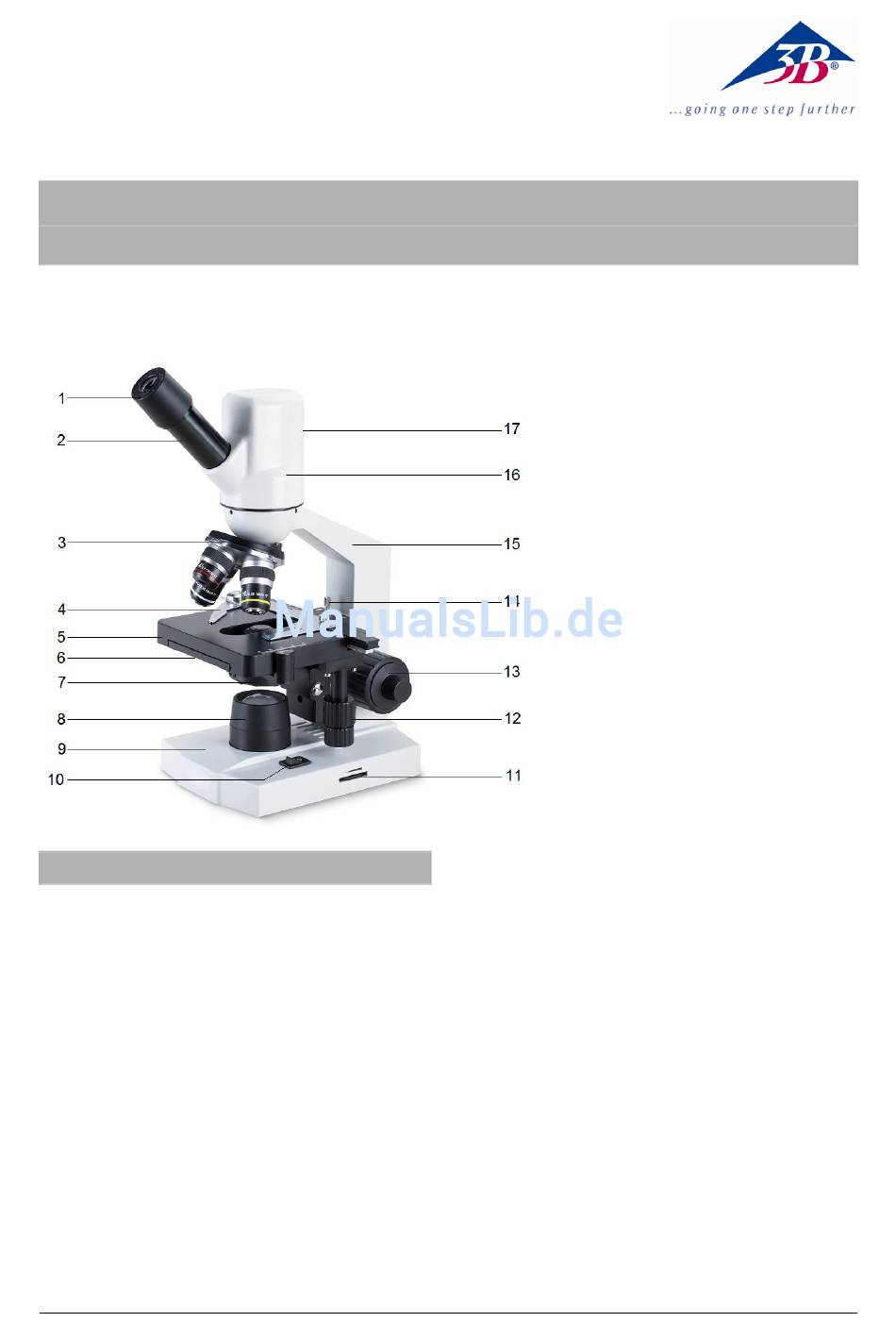

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Objektführer
5 Objekttisch
6 Kondensorregler (nicht
sichtbar)
7 Kondensor mit Irisblende und
Filterhalter
8 Beleuchtung
9 Stativfuß
10 Netzschalter
11 Beleuchtungsregler
12 Koaxialtrieb des Objekttisches
13 Grob- und Feintrieb
14 Feststellschraube für Objekttisch
15 Stativ
16 Kamera
17 USB-Anschluss
