3B SCIENTIFIC PHYSICS 400 Bedienungsanleitung

3B SCIENTIFIC
Monokulares Mikroskop, Modell 400 1003274
Bedienungsanleitung
03/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das monokulare Mikroskop ermöglicht die zwei-
dimensionale Betrachtung von Objekten (dünne
Schnitte von Pflanzen- oder Tieren) in 40- bis
1500-facher Vergrößerung.
Stativ: Robustes Ganzmetallstativ, Stativarm
fest mit Fuß verbunden; Fokussierung über
beidseitig am Stativ angebrachte koaxiale Stell-
knöpfe für Fein- und Grobtrieb mit Kugellager
All manuals and user guides at all-guides.com
® PHYSICS
und Feststellbremse; einstellbarer Anschlag
zum Schutz der Objektträger und Objektive,
Fokussierbereich: 15 mm; Einteilung der Feinfo-
kussierung: 0,002 mm
Tubus: Monokularer Schrägeinblick 30°, Kopf
um 360° drehbar
Okular: Weitfeld-Okular WF 10x 18 mm und WF
15x 13 mm
Objektive: Objektivrevolver mit 4 DIN achroma-
tischen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x / 1,25 Öl-Immersion, (mit Präparate-
schutz)
Vergrößerung: 40x – 1500x
Objekttisch: x-y-Kreuztisch, 132 x 145 mm
Objektführer und koaxialen Stellknöpfen senk-
recht zum Objekttisch, Stellbereich 50 x 76 mm
Beleuchtung: Im Fuß integrierte, regelbare
Halogen-Leuchte 6 V, 20 W; universale Span-
nungsversorgung 85 V bis 265 V, 50/60 Hz Hz
1

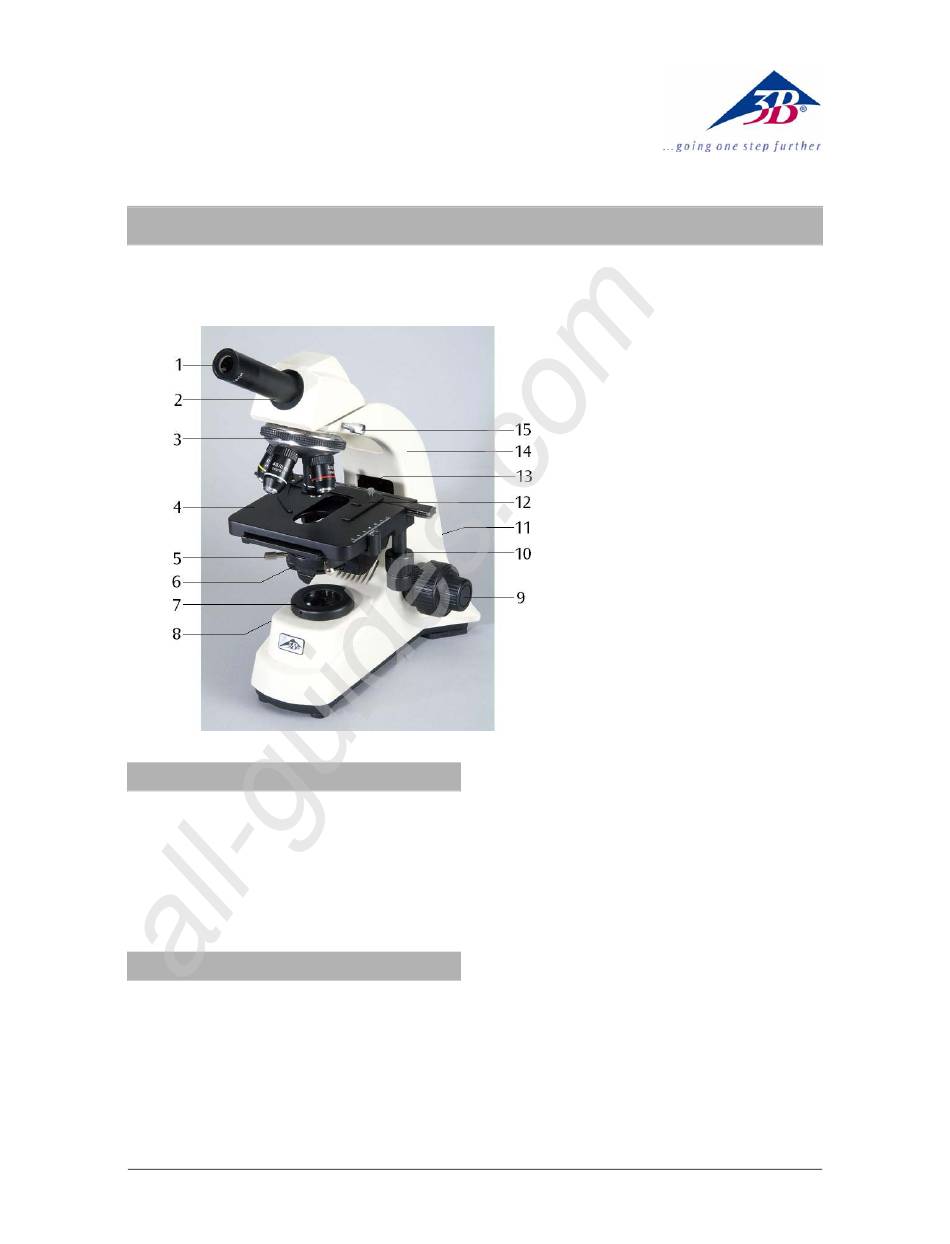

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Objekttisch
5 Feststellschraube für Kondensor
6 Kondensor mit Irisblende und
Filterhalter
7 Beleuchtung
8 Beleuchtungsregler
9 Grob- und Feintrieb mit Feststell-
bremse
10 Koaxialtrieb des Objekttisches
11 Netzschalter
12 Objektführer
13 Feststellschraube für Objekttisch
14 Stativ
15 Feststellschraube für Mikroskop-
kopf
