3B SCIENTIFIC
Bedienungsanleitung
07/13 ALF
1. Beschreibung, technische Daten
Das
dimensionale Betrachtung von Objekten in 20-
facher Vergrößerung.
Das Stereo-Mikroskop 1005442 ist für eine
Netzspannung von 115 V (±10 %) ausgelegt,
1005443 für 230 V (±10 %).
Stativ: Metallstativ, Stativsäule fest mit Fuß
verbunden. Scharfstellung über beidseitig am
Stativ angeordnete Triebknöpfe
Tubus: Stereokopf mit Schrägeinblick 45°, Au-
genabstand zwischen 55 mm und 75 mm ein-
stellbar
Okulare: Weitfeld-Okularpaar WF 10x 20 mm
mit Okularsicherung, Dioptrienausgleich ±5 am
linken Okular, Gummi-Augenmuscheln
Objektiv: Objektiv 2x mit Schlittenführung und
Schnellwechseleinrichtung
Vergrößerung: 20x
Objektscheibe: Fuß mit herausnehmbarer Ob-
Downloaded from
www.Manualslib.com
®
Stereo-Mikroskop, 20x, Durchlicht, LED
115 V, 50/60 Hz: 1005442 / 230 V, 50/60 Hz: 1005443
Stereo-Mikroskop
ermöglicht
manuals search engine
PHYSICS
jektscheibe (Kunststoff, schwarz/weiß und Glas)
95 mm Ø sowie 2 Präparateklemmen
3-
Beleuchtung: LED, Auflicht- und Durchlicht-
beleuchtung, Lichtkombination wählbar über
Kippschalter, Stromversorgung über Akkus, 6 V
DC, 500 mA, Aufladegerät 115 V bzw. 230 V,
50/60 Hz
Netzanschluss: 1005442: 115 V, 50/60 Hz;
1005443: 230 V, 50/60 Hz
Abmessungen: ca. 190 x 300 x 115 mm
Masse: ca. 2,9 kg
2. Auspacken und Zusammenbau
Das Mikroskop wird in einem Karton aus Styro-
por geliefert.
•
Nach Entfernen des Klebebands den Behäl-
ter vorsichtig öffnen. Dabei darauf achten,
dass nichts herausfällt.

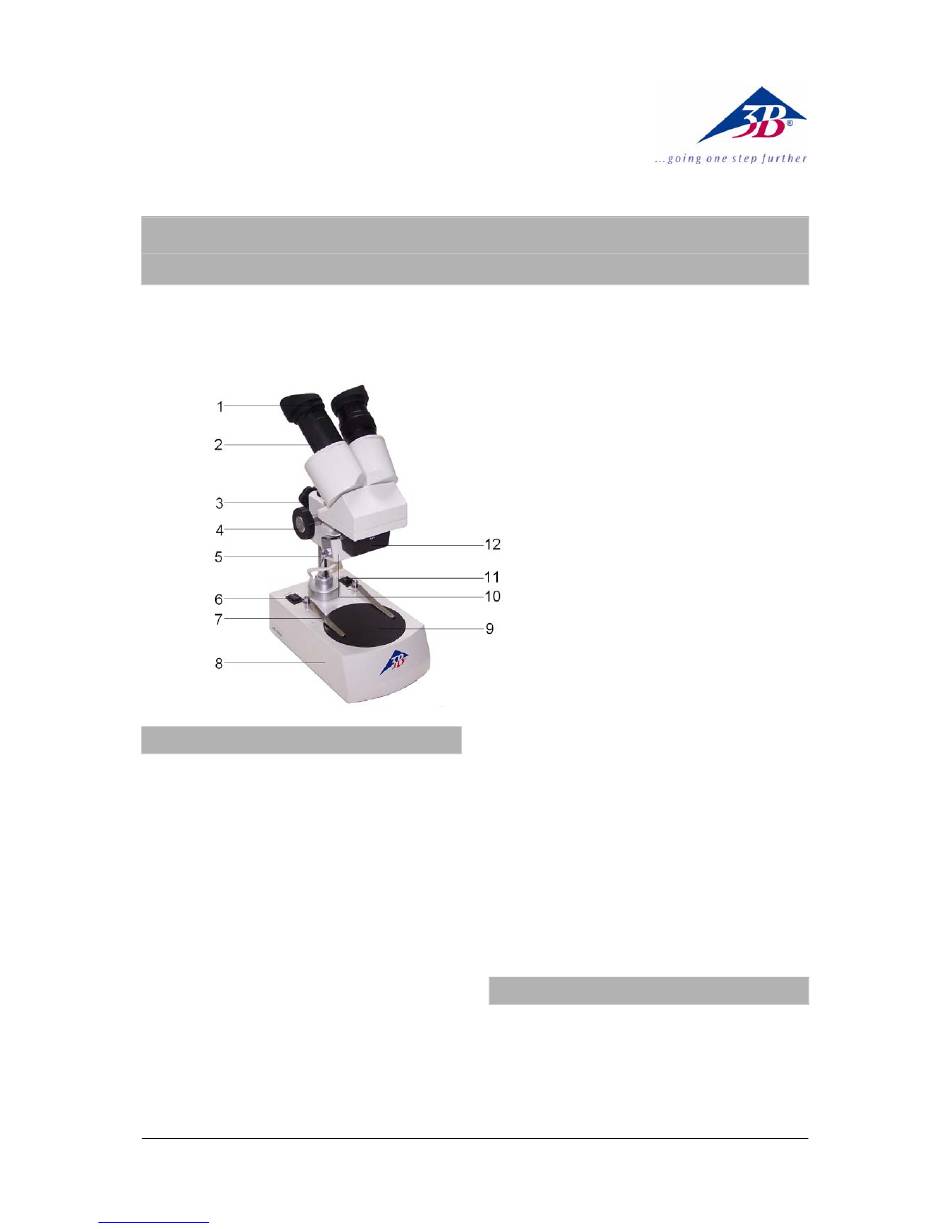

1
1
Okular mit Gummiaugenmuscheln
2
Tubus
3
Klemmschraube
4
Triebknopf für Fokussierung
5
Stativsäule
6
Kippschalter für Beleuchtung
7
Präparateklemmen
8
Stativfuß
9
Objektscheibe
10 Auflichtgehäuse
11 Netzschalter
12 Objektiv
3
