3B SCIENTIFIC PHYSICS 1013153 Bedienungsanleitung

3B SCIENTIFIC
Binokulares Digital-Mikroskop mit eingebauter Kamera
Bedienungsanleitung
08/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
Während und nach Gebrauch des Mikroskops
Lampe nicht berühren.
2. Beschreibung, technische Daten
Das binokulare Digital-Mikroskop mit eingebau-
ter Kamera ermöglicht die zweidimensionale
Betrachtung von Objekten (dünne Schnitte von
Pflanzen- oder Tieren) in 40- bis 1000-facher
Vergrößerung. Des Weiteren ermöglicht es die
Aufnahme der Objekte zur fotografischen und
videotechnischen Bilddokumentation.
Neben der Echtzeit-Videowiedergabe, Einzel-
bild, Sequenz und Videoaufnahme bietet die
All manuals and user guides at all-guides.com
® PHYSICS
1013153
Software ScopeImage umfangreiche Funktionen
zur Bilddarstellung, -bearbeitung und –auswert-
ung.
Eine ausführliche Beschreibung der Software in
englischer Sprache befindet sich auf der Instal-
lations-CD, weitere Hinweise und Hilfen in den
Hilfedateien der Software.
Stativ: Ganzmetallstativ, Stativarm fest mit Fuß
verbunden, Scharfstellung über beidseitig am
Stativ angeordnete Triebknöpfe für Grob- und
Feintrieb
Tubus: Binokularer Schrägeinblick 45°, Kopf um
360° drehbar
Okular: Weitfeld-Okularpaar WF 10x 18 mm
Objektive: Objektivrevolver mit 4 achromati-
schen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x / 1,25 (Ölimmersion)
Vergrößerung: 40x, 100x, 400x, 1000x
Objekttisch: x-y-Kreuztisch, 140 mm x 140 mm,
mit Objektführer, Verschiebebereich 75 x 50 mm
1

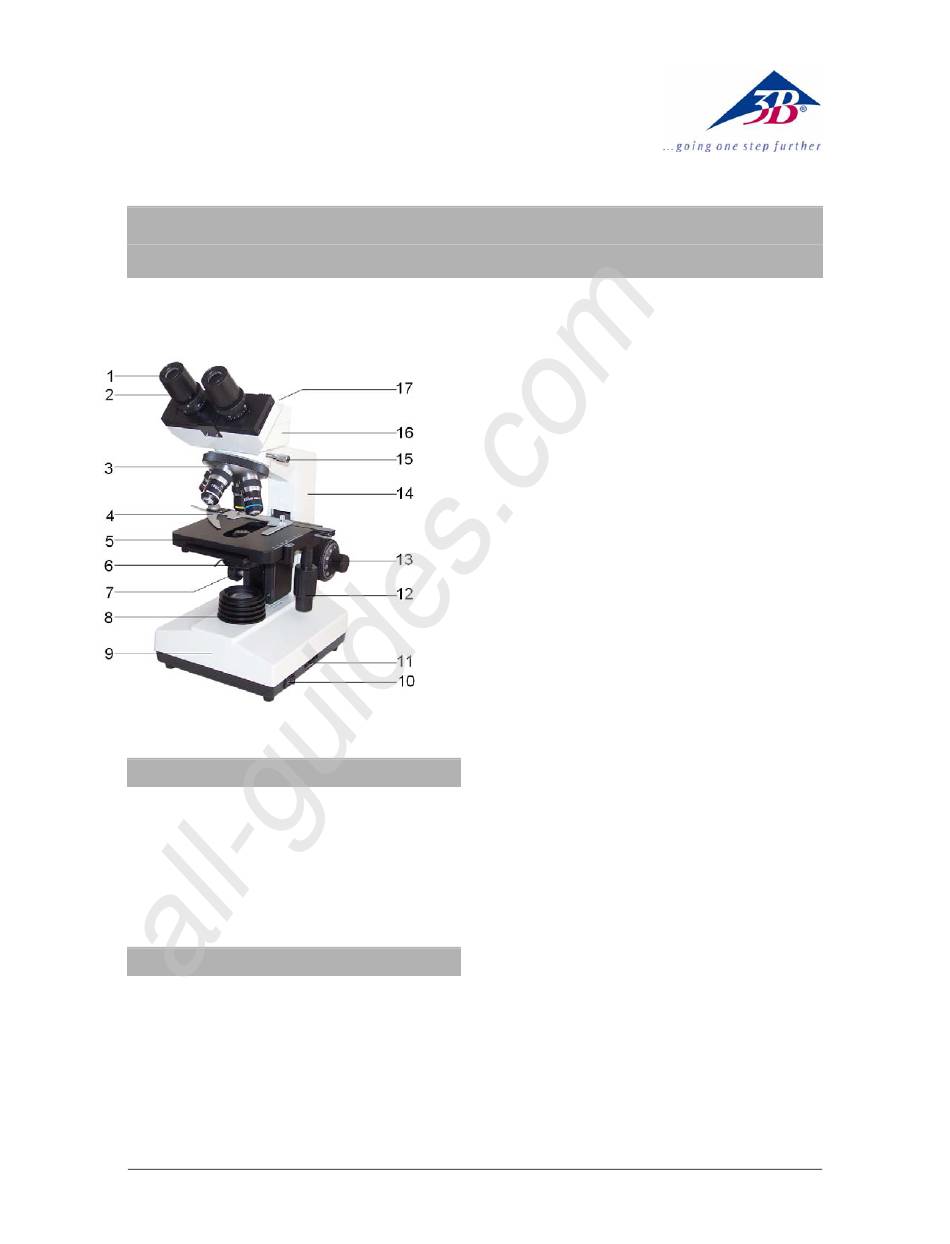

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Objektführer
5 Objekttisch
6 Kondensor mit Irisblende und
Filterhalter
7 Kondensorregler
8 Beleuchtung
9 Stativfuß
10 Netzschalter
11 Beleuchtungsregler
12 Koaxialtrieb des Objekttisches
13 Grob- und Feintrieb mit
Feststellbremse
14 Stativ
15 Feststellschraube für Mikros-
kopkopf
16 Kamera
17 USB-Anschluss
