3B SCIENTIFIC
Bedienungsanleitung
08/13 ALF
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das
dimensionale Betrachtung von Objekten in 7- bis
45-facher Vergrößerung und den Anschluss
einer Okularkamera (z.B. 1003259, 1013379
oder 1013380) zur fotografischen und video-
technischen Bilddokumentation.
Das Stereo-Mikroskop 1013377 ist für eine
Netzspannung von 115 V (±10 %) ausgelegt,
1013378 für 230 V (±10 %).
Stativ: Metallstativ, Stativsäule fest mit Fuß
Downloaded from
www.Manualslib.com
®
Stereo-Zoom-Mikroskop, 45x, trinokular
115 V, 50/60 Hz: 1013377 / 230 V, 50/60 Hz: 1013378
1. Sicherheitshinweise
Stereo-Zoom-Mikroskop
ermöglicht
manuals search engine
PHYSICS
verbunden. Scharfstellung über beidseitig am
Stativ angeordnete Triebknöpfe
Tubus: Stereokopf mit Schrägeinblick 45° und
vertikalem Einblick, Augenabstand zwischen 54
mm und 75 mm einstellbar, Kopf um 360° drehbar
Okulare: Weitfeld-Okularpaar WF 10x 20 mm,
Gummi-Augenmuscheln
Objektiv: Zoom-Objektiv 0,7x bis 4,5x
Vergrößerung: 7x bis 45x
Bildfelddurchmesser: 4,4 mm bis 28,6 mm
Arbeitsabstand: 100 mm
3-
Maximale Objekthöhe: 80 mm
Objektscheibe: Fuß mit herausnehmbarer Ob-
jektscheibe (Kunststoff, schwarz/weiß und Glas)
95 mm Ø sowie 2 Präparateklemmen
Beleuchtung: Auflicht-, Durchlicht- und Mischlicht-
beleuchtung, regelbare Halogenlampe 12 V, 15 W,
Netzanschluss 115 v bzw. 230 V 50/60 Hz
Abmessungen: ca. 250 x 220 x 350 mm
Masse: ca. 6 kg

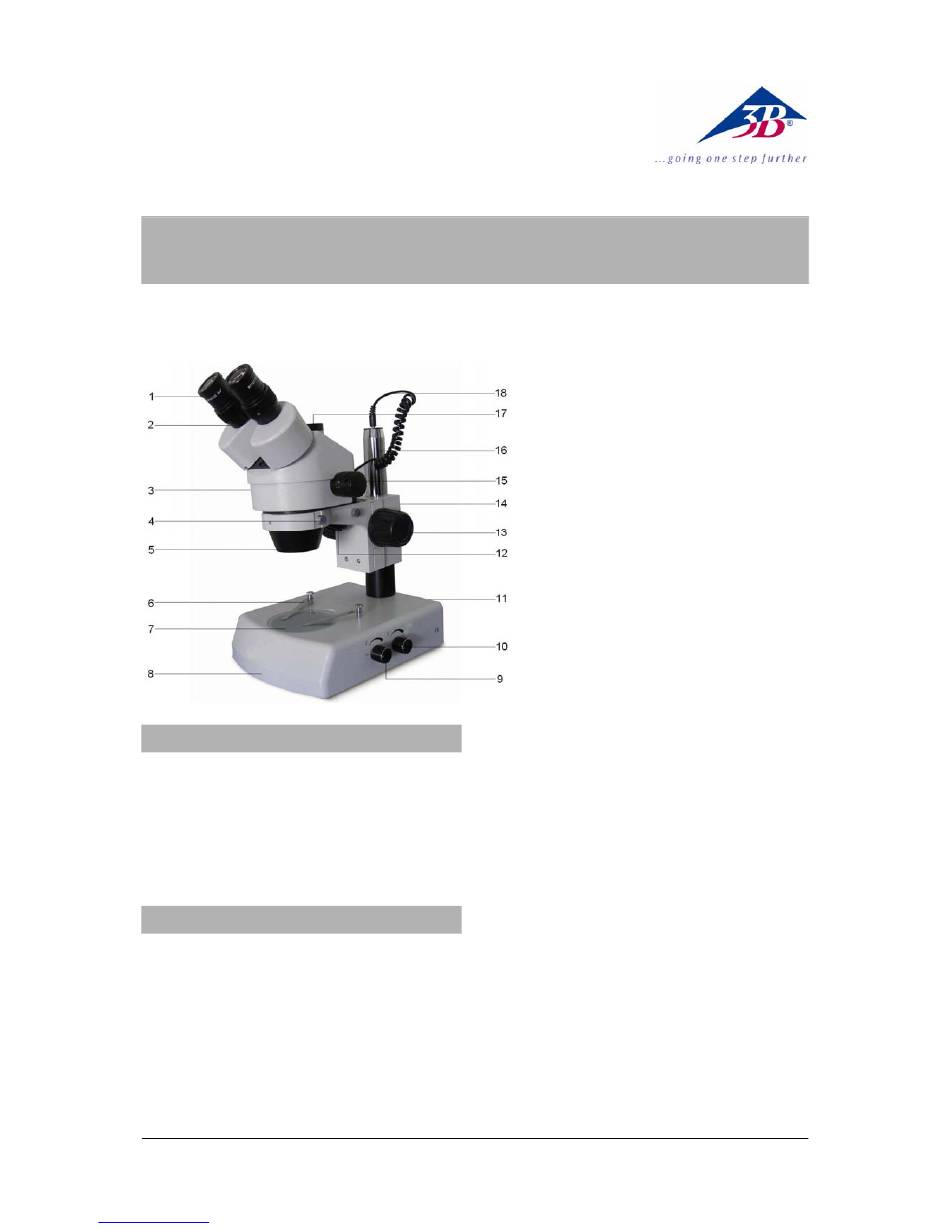

1
1
Okular
2
Tubus
3
Schieber zum Wechsel des Strahl-
gangs (nicht sichtbar)
4
Feststellschraube für
Mikroskopkopf
5
Zoom-Objektiv
6
Präparateklemmen
7
Objektscheibe
8
Stativfuß
9
Drehschalter für Durchlicht
10 Drehschalter für Auflicht
11 Netzschalter (nicht sichtbar)
12 Auflichtgehäuse
13 Triebknopf für Fokussierung
14 Klemmschraube (nicht sichtbar)
15 Triebknopf für Zoom-Objektiv
16 Stativsäule
17 Vertikaler Einblick
18 Stromversorgung Auflicht
3
