3B SCIENTIFIC PHYSICS 300 LED 115 V Bedienungsanleitung

3B SCIENTIFIC
Monokulares Kursmikroskop, Modell 300 LED (115 V) 1013366
Monokulares Kursmikroskop, Modell 300 LED (230 V) 1013127
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
2. Beschreibung, technische Daten
Das monokulare Kursmikroskop ermöglicht die
zweidimensionale Betrachtung von Objekten
(dünne Schnitte von Pflanzen- oder Tieren) in
40- bis 1000-facher Vergrößerung.
Das Mikroskop 1013366 ist für eine Netzspan-
nung von 115 V (±10 %) ausgelegt, 1013127 für
230 V (±10 %).
Stativ: Robustes Ganzmetallstativ, Stativarm fest mit
Fuß verbunden; Fokussierung über beidseitig am
Stativ angebrachte koaxiale Stellknöpfe für Fein- und
Grobtrieb, angetrieben über ein Zahnstangengetrie-
®
PHYSICS
be mit Kugellager; einstellbarer Anschlag zum
Schutz der Objektträger und Objektive
Tubus: Monokularer Schrägeinblick 45°, Kopf
um 360° drehbar
Okular: Weitfeld-Okular WF 10x 18 mm
Objektive: Objektivrevolver mit 4 DIN achromati-
schen Objektiven 4x / 0,10, 10x / 0,25, 40x / 0,65,
100x / 1,25 Öl-Immersion, (mit Präparateschutz)
Vergrößerung: 40x, 100x, 400x, 1000x
Objekttisch: x-y-Kreuztisch, 125 x 130 mm
Objektführer und koaxialen Stellknöpfen senk-
recht zum Objekttisch, Stellbereich 70 x 30 mm
Beleuchtung: Im Fuß integrierte regelbare
LED-Beleuchtung
Spannungsversorgung: über Steckernetzgerät
6 V DC, 200 mA
Netzanschluss: 1013366: 115 V, 50/60 Hz;
1013127: 230 V, 50/60 Hz
1

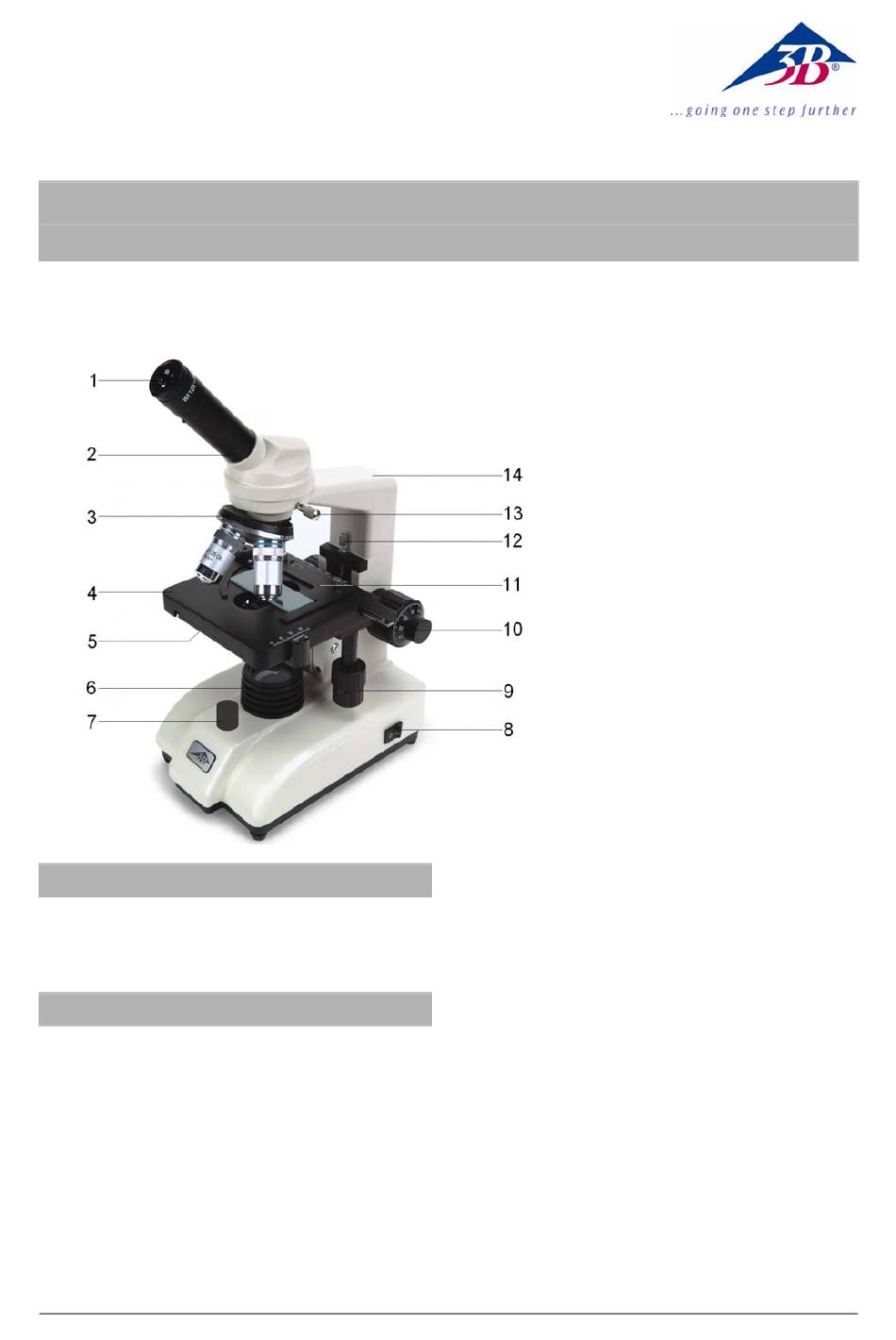

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Objekttisch
5 Kondensor mit Irisblende
und Filterhalter
6 Beleuchtung
7 Beleuchtungsregler
8 Netzschalter
9 Koaxialtrieb des
Objekttisches
10 Grob- und Feintrieb
11 Objektführer
12 Feststellschraube für
Objekttisch
13 Feststellschraube für
Mikroskopkopf
14 Stativ
2
