3B SCIENTIFIC PHYSICS 1013370 Bedienungsanleitung

3B SCIENTIFIC
Stereo Mikroskop, 40x, LED, drehbarer Kopf
115 V, 50/60 Hz: 1013370 / 230 V, 50/60 Hz: 1013147
Bedienungsanleitung
07/13 ALF
1. Beschreibung, technische Daten
Das Stereo-Mikroskop ermöglicht 3-dimensio-
nale Betrachtung von Objekten in 20- und 40-
facher Vergrößerung.
Das Stereo-Mikroskop 1013370 ist für eine
Netzspannung von 115 V (±10 %) ausgelegt,
1013147 für 230 V (±10 %).
Stativ: Metallstativ, Stativsäule fest mit Fuß
verbunden. Scharfstellung über beidseitig am
Stativ angeordnete Triebknöpfe
Tubus: Stereokopf mit Schrägeinblick 45°, Au-
genabstand zwischen 55 mm und 75 mm ein-
stellbar, Kopf um 360° drehbar
Okulare: Weitfeld-Okularpaar WF 10x 20 mm
mit Okularsicherung, Dioptrienausgleich ±5 am
linken Okular, Gummi-Augenmuscheln
Objektiv: Objektivrevolver mit Objektiv 2x / 4x
Vergrößerung: 20x / 40x
Objektscheibe: Fuß mit herausnehmbarer Ob-
®
PHYSICS
jektscheibe (Kunststoff, schwarz/weiß und Glas)
95 mm Ø sowie 2 Präparateklemmen
Beleuchtung: LED, Auflicht- und Durchlicht-
beleuchtung, Lichtkombination wählbar über
Kippschalter, Stromversorgung über Akkus, 6 V
DC, 500 mA, Aufladegerät 115 V bzw. 230 V,
50/60 Hz
Netzanschluss: 1013370: 115 V, 50/60 Hz
1013147: 230 V, 50/60 Hz
Abmessungen: ca. 190 x 300 x 115 mm
Masse: ca. 2,9 kg
Das Mikroskop wird in einem Karton aus Styro-
por geliefert.
•
1

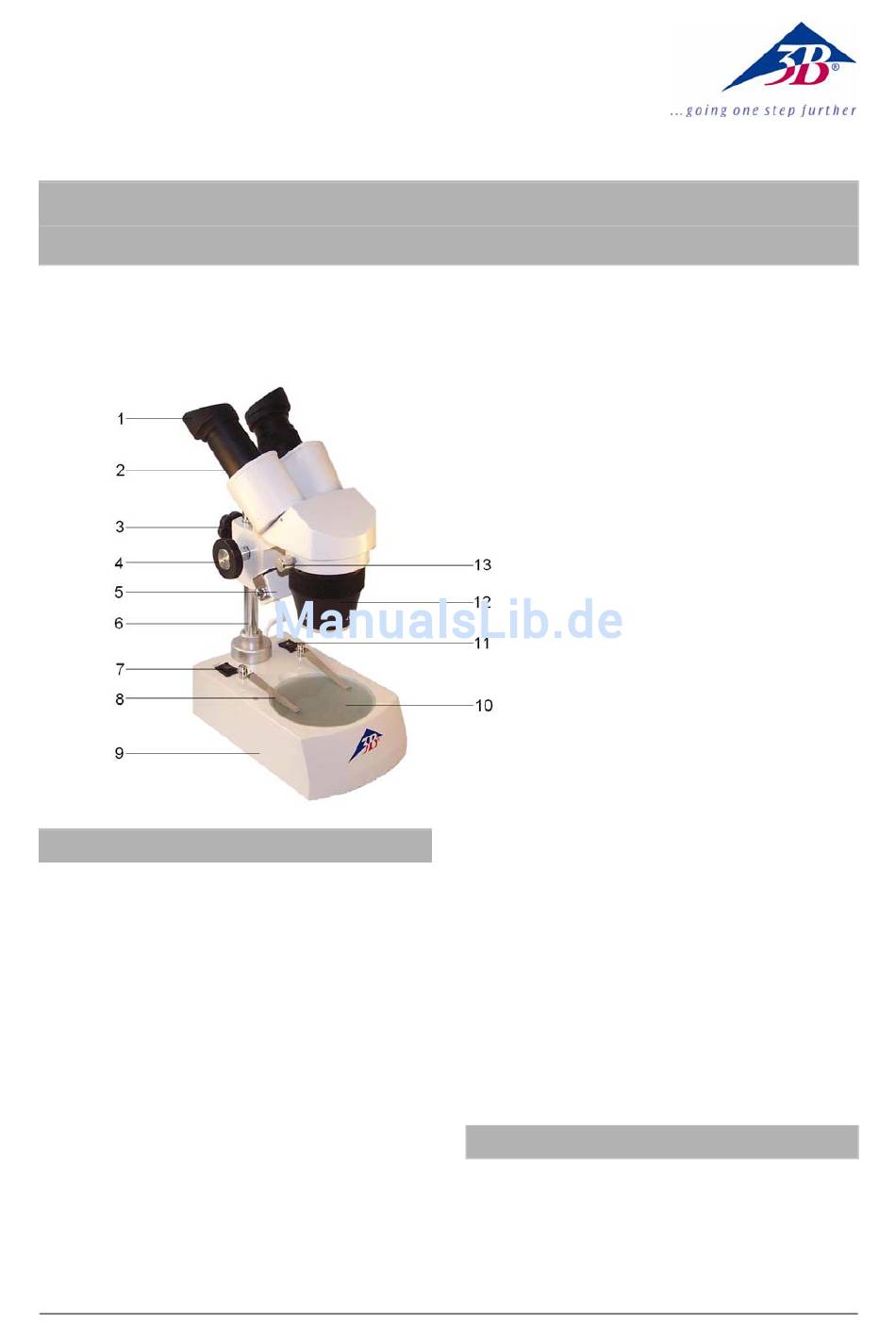

1 Okular mit Gummiaugenmuscheln
2 Tubus
3 Klemmschraube
4 Triebknopf für Fokussierung
5 Auflichtgehäuse
6 Stativsäule
7 Kippschalter für Beleuchtung
8 Präparateklemmen
9 Stativfuß
10 Objektscheibe
11 Netzschalter
12 Objektiv
13 Feststellschraube für Mikroskopkopf
2. Auspacken und Zusammenbau
Nach Entfernen des Klebebands den Behäl-
ter vorsichtig öffnen. Dabei darauf achten,
dass nichts herausfällt.
