de | 8 | 1 687 011 538
 17: Steckbrücke JP1
12. Hintere Klemmenabdeckung befestigen
13. Interne Klemmenbdeckung
14. Verbindungsleitung mit RJ45-Stecker (siehe
Lieferumfang)  18 (2) am Anschluss RJ45
vom Frequenzumrichter anschließen.
 18: RJ45-Verbindungsleitung anschließen
15. Das andere Ende von Verbindungsleitung mit RJ45-
Stecker um den Frequenzumrichter und durch die
Aussparung unterhalb des Displays zu Leiterplatte
A2 verlegen (siehe
 19
 19: Leitungsverlegung
1 689 978 635 | 2019-01-01
 18 (3) befestigen.
 18 (1)
).
16. Klemmenabdeckung  10 (3)
17. Verriegelung  10 (2) verriegeln.
18. Abdeckung  10 (1) schließen.
---Separator---

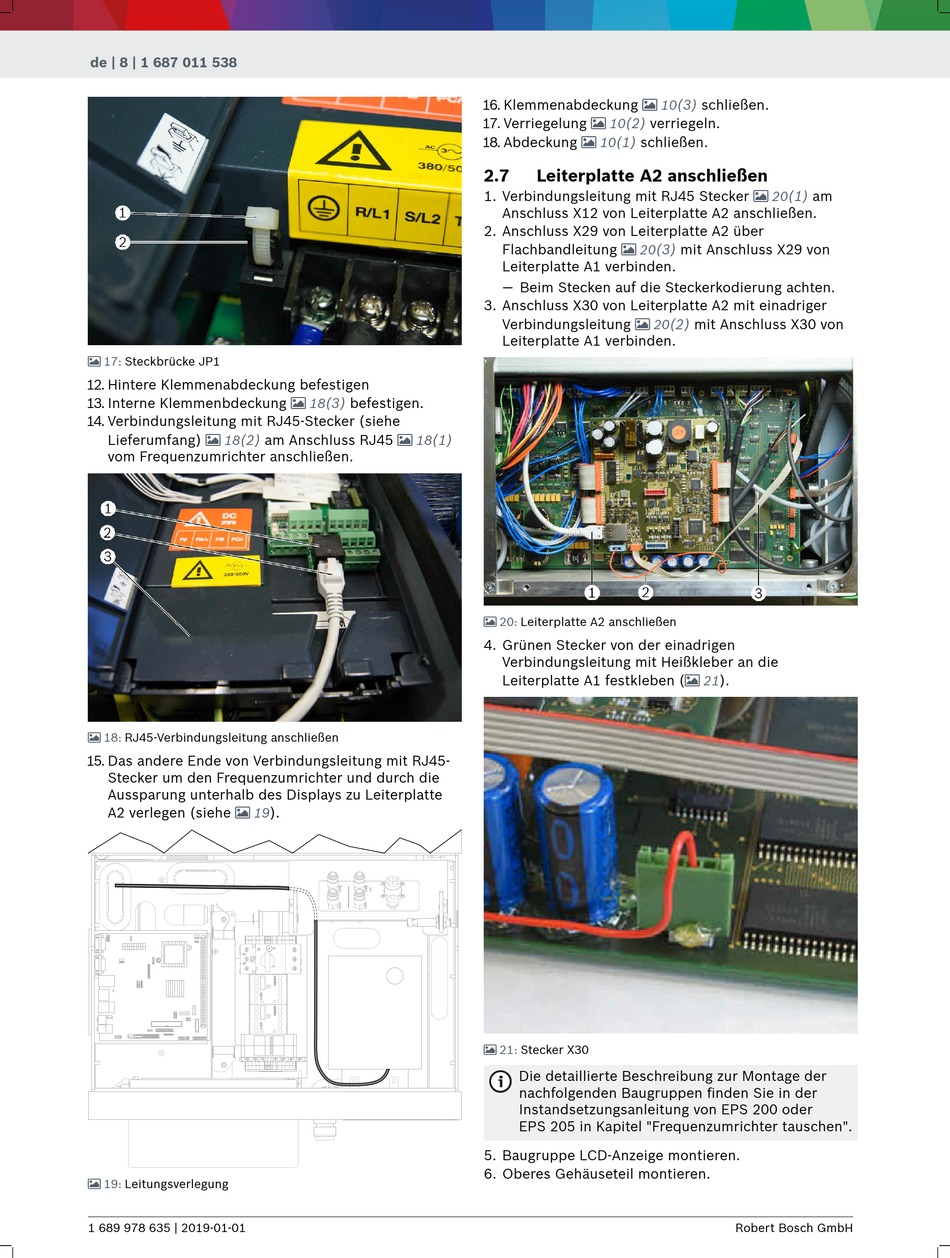

2.7 Leiterplatte A2 anschließen
1. Verbindungsleitung mit RJ45 Stecker
Anschluss X12 von Leiterplatte A2 anschließen.
2. Anschluss X29 von Leiterplatte A2 über
Flachbandleitung  20 (3)
Leiterplatte A1 verbinden.
— Beim Stecken auf die Steckerkodierung achten.
3. Anschluss X30 von Leiterplatte A2 mit einadriger
Verbindungsleitung  20 (2)
Leiterplatte A1 verbinden.
 20: Leiterplatte A2 anschließen
4. Grünen Stecker von der einadrigen
Verbindungsleitung mit Heißkleber an die
Leiterplatte A1 festkleben
 21: Stecker X30
Die detaillierte Beschreibung zur Montage der
nachfolgenden Baugruppen finden Sie in der
Instandsetzungsanleitung von EPS 200 oder
EPS 205 in Kapitel "Frequenzumrichter tauschen".
5. Baugruppe LCD-Anzeige montieren.
6. Oberes Gehäuseteil montieren.
schließen.
 20 (1) am
mit Anschluss X29 von
mit Anschluss X30 von
( 21 ).
