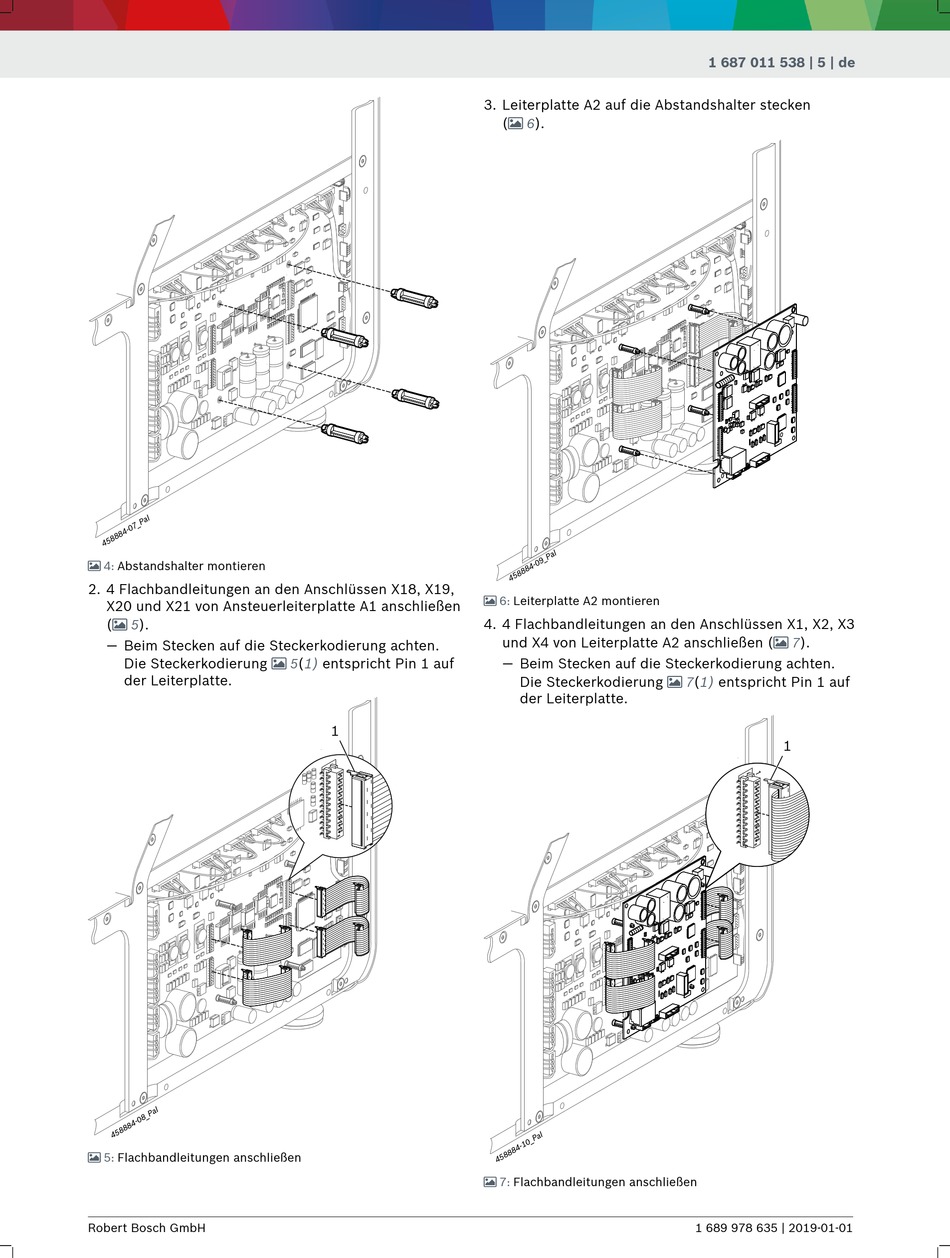

4:
Abstandshalter montieren
2. 4 Flachbandleitungen an den Anschlüssen X18, X19,
X20 und X21 von Ansteuerleiterplatte A1 anschließen
( 5
).
— Beim Stecken auf die Steckerkodierung achten.
Die Steckerkodierung
der Leiterplatte.
5:
Flachbandleitungen anschließen
Robert Bosch GmbH
5 (1)
entspricht Pin 1 auf
1
3. Leiterplatte A2 auf die Abstandshalter stecken
( 6
).
6:
Leiterplatte A2 montieren
4. 4 Flachbandleitungen an den Anschlüssen X1, X2, X3
und X4 von Leiterplatte A2 anschließen
— Beim Stecken auf die Steckerkodierung achten.
Die Steckerkodierung
der Leiterplatte.
7:
Flachbandleitungen anschließen
---Separator---
1 687 011 538 | 5 | de
( 7
).
7 (1)
entspricht Pin 1 auf
1
1 689 978 635 | 2019-01-01
