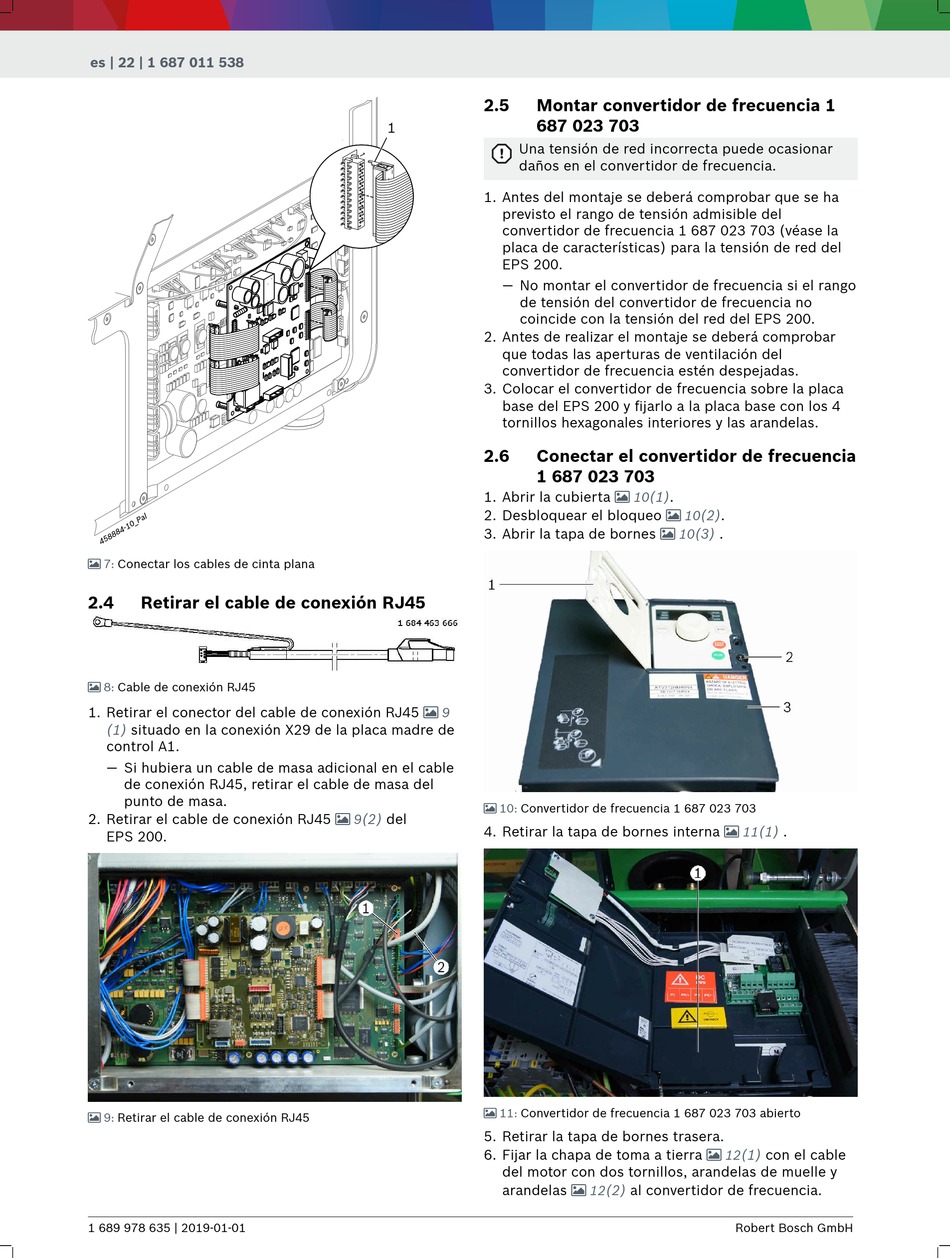

es | 22 | 1 687 011 538
7:
Conectar los cables de cinta plana
---Separator---
2.4
Retirar el cable de conexión RJ45
8:
Cable de conexión RJ45
1. Retirar el conector del cable de conexión RJ45
(1)
situado en la conexión X29 de la placa madre de
control A1.
— Si hubiera un cable de masa adicional en el cable
de conexión RJ45, retirar el cable de masa del
punto de masa.
2. Retirar el cable de conexión RJ45
EPS 200.
9:
Retirar el cable de conexión RJ45
---Separator---
1 689 978 635 | 2019-01-01
2.5
1
1. Antes del montaje se deberá comprobar que se ha
previsto el rango de tensión admisible del
convertidor de frecuencia 1 687 023 703 (véase la
placa de características) para la tensión de red del
EPS 200.
— No montar el convertidor de frecuencia si el rango
2. Antes de realizar el montaje se deberá comprobar
que todas las aperturas de ventilación del
convertidor de frecuencia estén despejadas.
3. Colocar el convertidor de frecuencia sobre la placa
base del EPS 200 y fijarlo a la placa base con los 4
tornillos hexagonales interiores y las arandelas.
---Separator---
2.6
1. Abrir la cubierta
2. Desbloquear el bloqueo
3. Abrir la tapa de bornes
9
10:
9 (2)
del
4. Retirar la tapa de bornes interna
11:
5. Retirar la tapa de bornes trasera.
6. Fijar la chapa de toma a tierra
del motor con dos tornillos, arandelas de muelle y
arandelas
Montar convertidor de frecuencia 1
687 023 703
Una tensión de red incorrecta puede ocasionar
daños en el convertidor de frecuencia.
de tensión del convertidor de frecuencia no
coincide con la tensión del red del EPS 200.
Conectar el convertidor de frecuencia
1 687 023 703
(1).
10
10
10 (3)
Convertidor de frecuencia 1 687 023 703
Convertidor de frecuencia 1 687 023 703 abierto
12 (2)
al convertidor de frecuencia.
(2).
.
11 (1)
.
12 (1)
con el cable
