Schweißdraht einlaufen lassen
Schweißdraht
1.
einlaufen lassen
(8) (21)

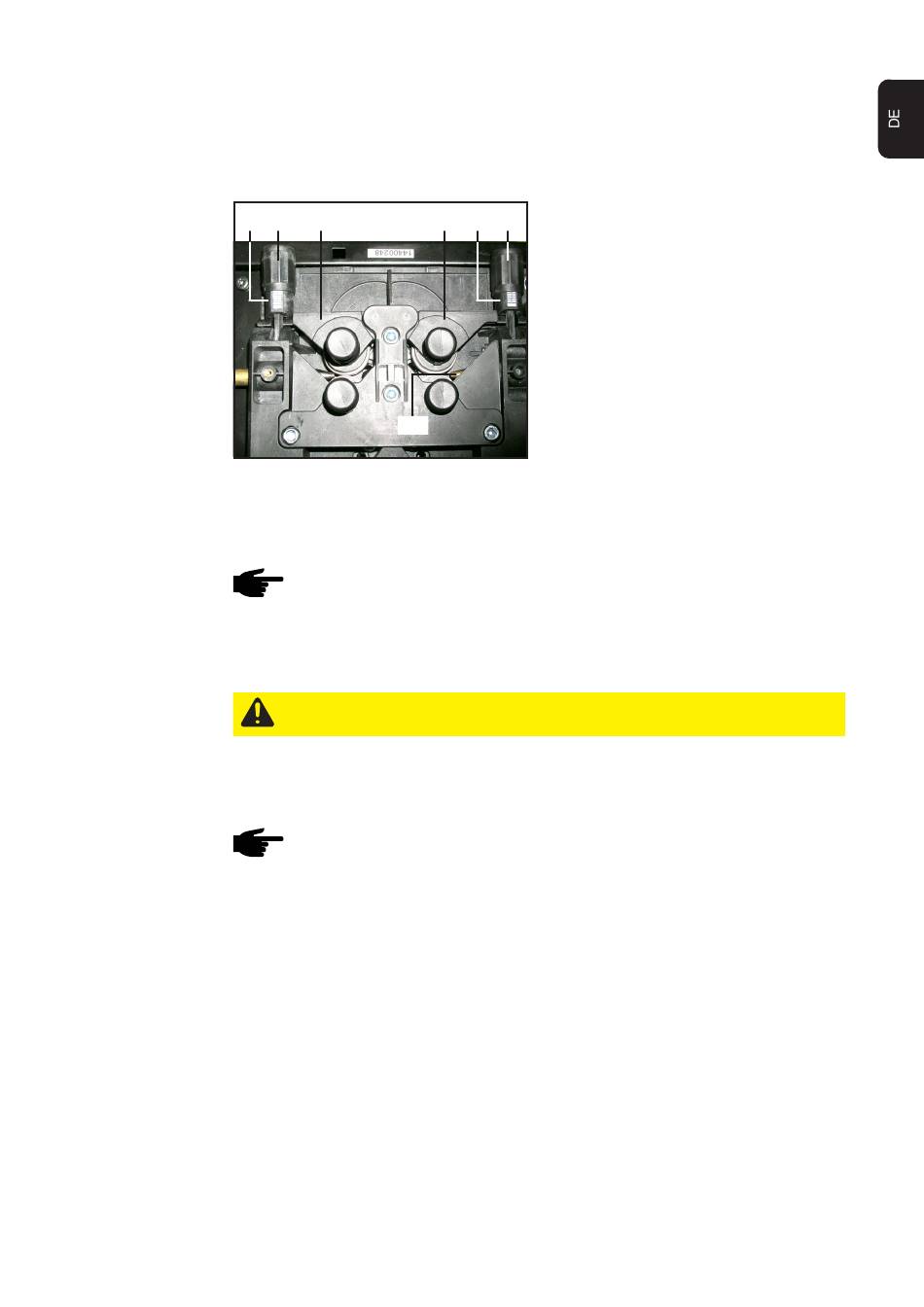

Abb.10 Schweißdraht einlaufen lassen
7.
8.
9.
10. Kontaktrohr abschrauben
11. Taste Drahteinfädeln am Bedienpanel der Stromquelle drücken, bis der Schweiß-
12. Einfädel-Vorgang durch Loslassen der Taste Drahteinfädeln beenden
13. Netzschalter der Stromquelle in Stellung „O" schalten
14. Kontaktrohr einschrauben
15. Gasdüse aufsetzen
16. Am VR 143-2Z Yard Drahtvorschubdeckel schließen
Am VR 143-2Z Yard Drahtvorschubdeckel öffnen
(10)
(11)
(23)
Mittels Spannmuttern (21) und (22) Anpressdruck einstellen
Hinweis! Anpressdruck so einstellen, dass der Schweissdraht nicht deformiert
wird, jedoch ein einwandfreier Drahttransport gewährleistet ist.
Brennerschlauchpaket möglichst geradlinig auslegen
Gasdüse am Schweißbrenner abziehen
Vorsicht! Verletzungsgefahr durch austretenden Schweißdraht. Schweißbrenner
von Gesicht und Körper weghalten.
draht aus dem Brenner herausragt
Hinweis! Nach Loslassen der Brennertaste soll die Drahtspule des Haupt-
Drahtvorschubes nicht nachlaufen. Gegebenenfalls Bremse nachjustieren.
2.
Spannvorrichtungen (8) und (9) nach
(9)
(22)
vorne schwenken
3.
Druckhebel (10) und (11) nach oben
klappen
4.
Schweißdraht in den Haupt-Drahtvor-
schub (z.B. VR 4000) einlaufen
lassen:
-
bis am VR 143-2Z Yard der
Schweißdraht etwa 5 cm (2 in.) in
die Drahtführungsdüse (23) des
Schweißbrenners eintritt
5.
Druckhebel (10) und (11) nach unten
klappen
6.
Spannvorrichtungen (8) und (9) in
senkrechte Position schwenken
7
