8
Vorbereitung der Datenkommunikation
Details und Angaben zu Prüfsystemen, wobei die Steuerung ausschließlich
über ein Smartgerät erfolgt.
Dieses Diagramm demonstriert die Konfiguration eines Prüfsystems mit ei-
nem Smartgerät. Der Sensor an einer überwachten Anlage sendet automa-
tisch alle 90 Sekunden (über Bluetooth) die Vibrations- und Temperaturdaten
an das Gateway.
Das Gateway überträgt die Sensordaten über WLAN an das Smartphone.
Das Smartgerät weist den Benutzer auf ungewöhnliche Vibrationen oder Tem-
peraturwerte hin.
Abhängig von der Ausprägung der Hindernisse, die sich zwischen den Sen-
soren und dem Gateway befinden, können zehn (10) oder mehr Sensoren mit
einem Gateway-System gekoppelt werden.

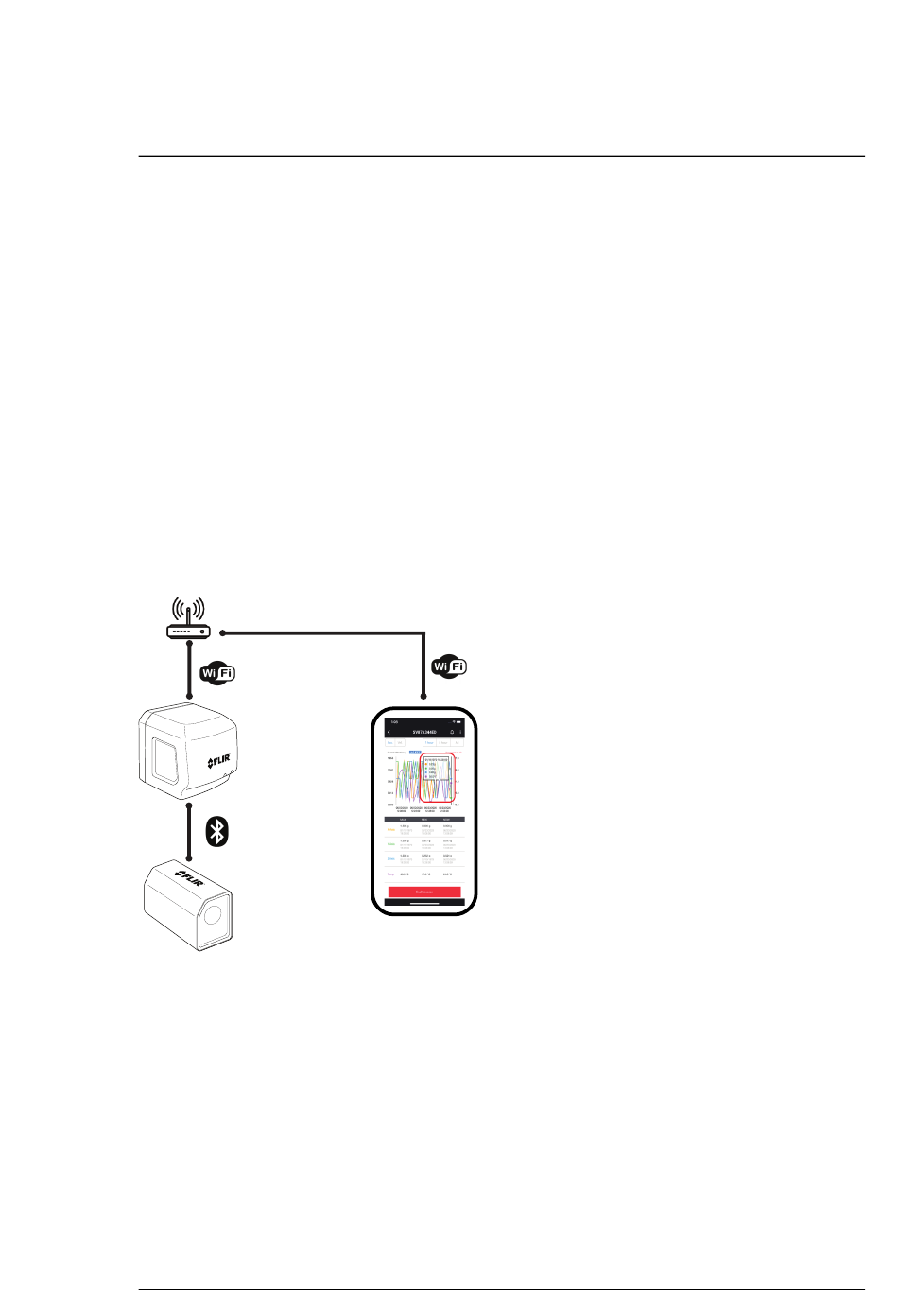

Abbildung 8.1 Das abgebildete Gateway (GW65) ist mit einem WLAN-Netzwerk und einem
Smartphone verbunden. Der Sensor SV87 führt die Datenübertragung mit dem Gateway über
Bluetooth durch.
8.2.3 Blockdiagramm für den Windows-PC-Modus
Das folgende Diagramm illustriert, wie ein Prüfsystem mit einem PC konfigu-
riert werden kann. Der PC informiert über den aktuellen Messstatus (digital
und grafisch) und warnt den Benutzer bei anormalen Vibrationen oder
Temperaturmesswerten.
