Pelgrim PF8221RVS Anleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Pelgrim PF8221RVS
Inhaltszusammenfassung für Pelgrim PF8221RVS

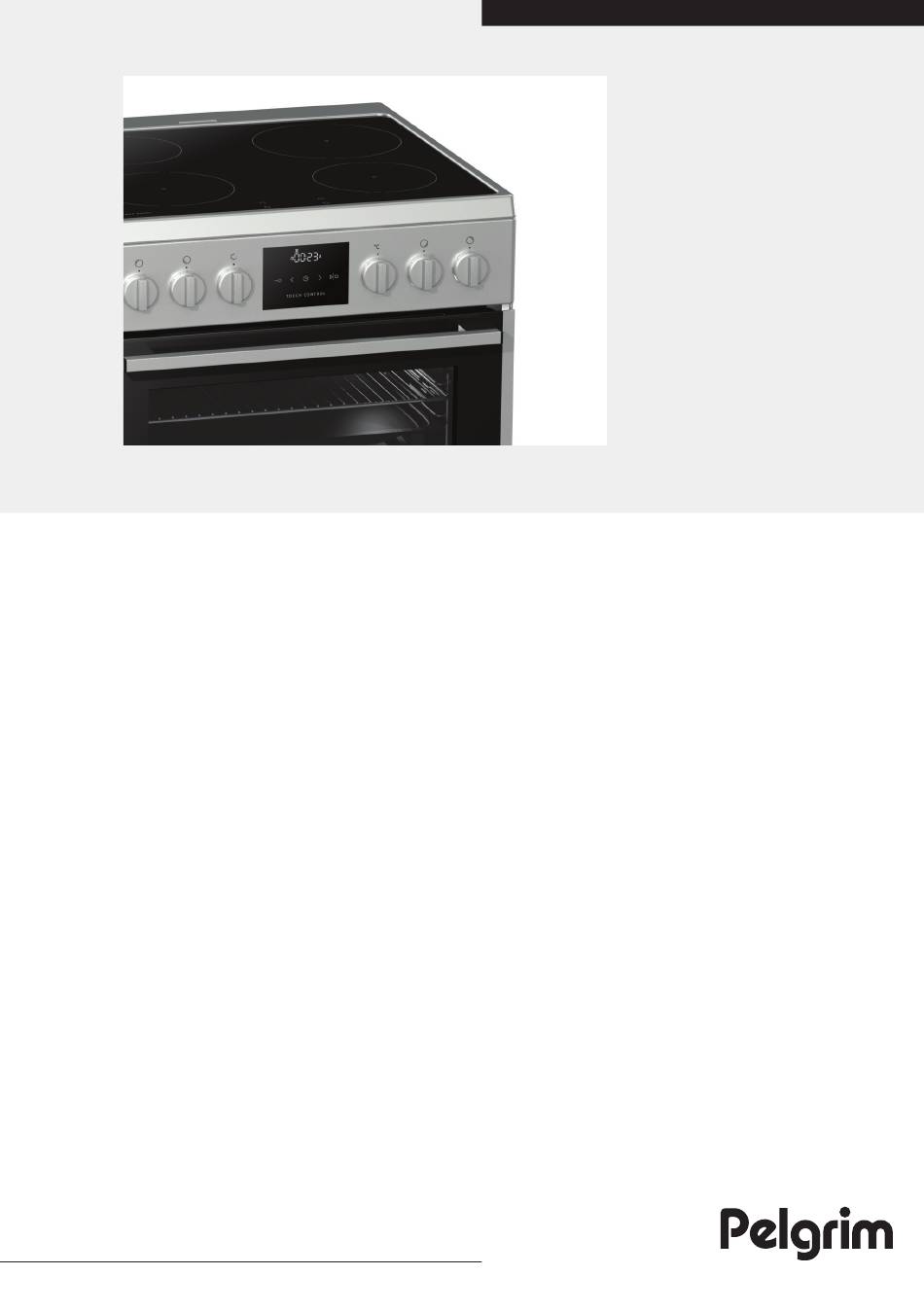

- Seite 1 PF8221RVS PF8221WIT Anleitung Herd Instructions for use Cooker...
- Seite 2 Anleitung DE 3 - DE 36 Manual EN 3 - EN 36 Benutzte Piktogramme - Pictograms used Wissenswertes - Important information Tipp - Tip...
-
Seite 3: Inhaltsverzeichnis
INHALT Ihr Herd Einführung Bedienleiste Beschreibung Ofen Beschreibung Kochplatte Erste verwendung Verwendung des Ofens Verwendung des Glaskeramik-Kochfeld Verwendung Bedienung der Glaskeramik-Kochfeld Kochstufe Verwendung des Ofens Ofeneinstellungen Ofenmodi Timer Zusätzliche modi wählen Reinigung Achtung Allgemein Reinigen Glaskeramik-Kochfeld Den ofen reinigen Einschubschienen entfernen und reinigen Demontieren der ofentür Demontieren der ofenscheiben Aqua-clean-modus... -
Seite 4: Ihr Herd
IHR HERD Einführung Herzlichen Glückwunsch zum Kauf Ihre Pelgrim-Herd. Bei der Entwicklung dieses Produkts stand der Gedanke der optimalen Benutzerfreundlichkeit im Mittelpunkt. Daher bietet der Herd Ihnen eine umfangreiche Auswahl an Einstellungen, wodurch Sie jederzeit die passende Zubereitungsweise wählen können. -
Seite 5: Bedienleiste
IHR HERD Bedienleiste 6 7 8 9 1. Bedienknebel Kochzone links vorne 2. Bedienknebel Kochzone links hinten 3. Funktionsschalter Ofen 4. Display 5. Kindersicherung 6. Weniger 7. Timer 8. Mehr 9. Start/Stopp 10. Temperaturschalter Ofen 11. Bedienknebel Kochzone rechts vorne 12. -
Seite 6: Beschreibung Ofen
IHR HERD Beschreibung Ofen Niveau 4 Niveau 3 Niveau 2 Niveau 1 1. Bedienleiste 2. Einschubebenen 3. Ofentür 4. Griff 5. Aufbewahrungslade 6. Verstellbare Füße Das folgende Zubehör wird bei Ihrem Ofen mitgeliefert: • Tiefes Backblech. • Backblech. • Ofenrost. Anmerkung Beziehen Sie sich auf die Kochanleitung in dieser Anleitung, um das passende Zubehör für Ihre Speisen zu bestimmen. -
Seite 7: Beschreibung Kochplatte
IHR HERD Beschreibung Kochplatte 1. Kochzone hinten links (1,2 Kw Ø 145 mm) 2. Kochzone vorne links (2,3 kw Ø 120/210 mm) 3. Kochzone vorne rechts (1,2 Kw Ø 145 mm) 4. Kochzone hinter rechts (1,8 kW Ø 190 mm) 5. -
Seite 8: Erste Verwendung
IHR HERD Erste Verwendung Aktuelle Zeit einstellen Wenn Sie das Gerät das erste Mal an das Stromnetz anschließen, leuchtet das Display auf. Nach drei Sekunden beginnen das Uhrensymbol und „12:00“ auf dem Display zu blinken. 1. Drücken Sie auf die „Weniger/Mehr-Taste“, um die aktuelle Zeit Weniger/Mehr-Taste einzustellen. -
Seite 9: Zeiteinstellung
IHR HERD Auflauf nach einem Kuchen. Oft kann die Zubereitungszeit des zweiten Gerichts dann 10 Minuten kürzer sein, da der Ofen noch viel Hitze enthält. • Dank der Ofenisolierung können Speisen mit längerer Zubereitungszeit (ab 1 Stunde) auf der Restwärme des Ofens nachgaren. Schalten Sie den Ofen 10 Minuten eher aus, als angegeben, lassen Sie jedoch die Tür geschlossen. -
Seite 10: Warmhalten
IHR HERD Warmhalten • Sie können den Ofen zum Warmhalten bereits zubereiteter Speisen verwenden. Wählen Sie hierfür die Heißluftfunktion und eine Temperatur von 75 °C. Decken Sie die Speisen, die Sie warmhalten möchten, zu, um ein Austrocknen zu verhindern. Fleisch braten •... -
Seite 11: Verwendung Des Glaskeramik-Kochfeld
IHR HERD Verwendung des Glaskeramik-Kochfeld Kochgeschirr • Benutzen Sie keine Töpfe, die kleiner als die Kochzone sind. Damit wird vermieden, daß Speisereste auf die glühend heiße Kochzone fallen. Eingebrannte Speisereste lassen sich schwer entfernen. Außerdem können die Griffe zu heiß werden, und viel Energie geht verloren. -
Seite 12: Verwendung
VERWENDUNG Bedienung der Glaskeramik-Kochfeld Einschalten Stellen Sie einen Topf auf eine Kochzone und drehen Sie den Bedienungsknebel auf die gewünschte Stufe. Die Kochzone wird jetzt warm. Sie schaltet sich automatisch ein und aus, um die von Ihnen eingestellte Leistung zu liefern. Bei niedrigeren Stufen ist die Kochzone länger aus und ab und zu an. -
Seite 13: Kochstufe
VERWENDUNG Kochstufe Die nachstehende Tabelle gilt nur als Leitfaden, weil der Einstellwert von der Menge und Zusammensetzung des Gerichts und vom Topf abhängt. Verwenden Sie Stufe 9 für: • Schnell zum Kochen bringen; • Blattgemüse einkochen; • Erhitzen von Öl, Fett und Butter; •... -
Seite 14: Verwendung Des Ofens
VERWENDUNG Verwendung des Ofens Der Ofen verfügt über 10 Ofenmodi und 1 Reinigungsmodus. Beziehen Sie sich auf die Tabelle und wählen Sie den richtigen Ofenmodus für die Speise. 1. Stellen Sie die Speise in den Ofen. Für die meisten Speisen muss der Ofen vorgeheizt werden. 2. -
Seite 15: Ofeneinstellungen
VERWENDUNG Ofeneinstellungen Wählen Sie mithilfe der Tabelle den richtigen Ofenmodus. Lesen Sie auch die Zubereitungsanweisungen auf der Verpackung der Speise. Modus Beschreibung Empfohlene Temp. °C Schnelles Vorheizen In diesem Modus können Sie den Ofen schnell auf die gewünschte Temperatur vorheizen. Dieser Modus eignet sich nicht zum Zubereiten von Speisen! Wenn der Ofen die gewünschte Temperatur erreicht hat, ist das Vorheizen abgeschlossen. - Seite 16 VERWENDUNG Geschirrwärmer Mit diesem Modus können Sie Ihr Essgeschirr vor dem Servieren vorwärmen. Auf diese Weise kühlt das Essen langsamer aus. Auftauen Die Luft zirkuliert und die Heizelemente sind hierbei nicht aktiviert. Nur der Lüfter wird eingeschaltet. Dies wird für das langsame Abtauen von gefrorenen Lebensmitteln verwendet.
-
Seite 17: Ofenmodi
VERWENDUNG Ofenmodi Oberhitze + Unterhitze Die Hitze wird durch die Heizelemente oben und unten im Gerät erzeugt. Diese Einstellung eignet sich zum traditionellen Backen und Braten. • Das Backblech oder der Ofenrost wird in der Regel auf Ebene 2 eingeschoben. •... - Seite 18 VERWENDUNG Großer Grill Die Hitze strömt aus dem obersten Element und dem Grillelement. Dies ist besonders geeignet für Aufläufe und gebackene Speisen, die eine schöne Kruste am Boden oder eine Bräunung benötigen. Verwenden Sie dies nicht vor dem Ende der Back- oder Bratzeit. •...
- Seite 19 VERWENDUNG Umluft + Unterhitze Die Speise wird durch eine Kombination aus Umluft und Unterhitze erwärmt. Diese Einstellung kann für das Erreichen eines knusprigen und gebräunten Ergebnisses verwendet werden. • Das Backblech oder der Ofenrost wird in der Regel auf Ebene 2 eingeschoben.
- Seite 20 VERWENDUNG Unterhitze + Lüfter Die Speise wird durch das unterste Heizelement erhitzt und der Lüfter verteilt die Hitze im Ofen. Diese Einstellung wird zum Backen von Hefegebäck und zum Einkochen von Obst und Gemüse verwendet. • Schieben Sie das Blech auf Ebene 2 ein. •...
-
Seite 21: Timer
VERWENDUNG Timer Timeruhr einstellen • Drücken Sie zweimal auf die „Timertaste“. • Drücken Sie auf die „Weniger/Mehr-Taste“, um die aktuelle Zeit einzustellen. • Drücken auf die „Timertaste“ zum bestätigung. „Garzeit“ einstellen • In diesem Modus können Sie einstellen, wie lange der Ofen in Betrieb sein soll (Garzeit). - Seite 22 VERWENDUNG Eine Gar- und Endzeit einstellen • Wählen Sie mit dem „Ofenfunktionsknopf“ eine Ofenfunktion aus und stellen Sie die Temperatur ein. • Drücken Sie auf die „Timer-Taste“, um die Funktion „Garzeit“ auszuwählen. • Auf dem Display leuchtet das Symbol für „Garzeit“ auf. •...
-
Seite 23: Zusätzliche Modi Wählen
VERWENDUNG Der Modus „Küchenwecker“ • Der Modus „Küchenwecker“ kann unabhängig vom Ofen verwendet werden. Die längst mögliche Einstellung beträgt 23 Stunden und 59 Minuten. Die letzte Minute der Laufzeit wird in Sekunden angegeben. Sie können alle Timermodi abbrechen, indem Sie die Zeit auf „0“ stellen. Nach einigen Minuten, in denen das Gerät nicht aktiv ist, wechselt das Gerät in den Stand-by-Modus. - Seite 24 VERWENDUNG Wenn die Kindersicherung aktiviert ist, können Ofenmodi oder zusätzliche Modi nicht geändert werden. Sie können den Garvorgang nur beenden, wenn Sie die „Funktionsschalter“ auf „0“ drehen. Die Kindersicherung bleibt aktiv, auch nachdem der Ofen ausgeschaltet wurde. Bevor Sie ein neues System wählen können, muss die Kindersicherung deaktiviert sein.
-
Seite 25: Reinigung
REINIGUNG Achtung Machen Sie das Gerät spannungslos, bevor Sie mit der Reinigung beginnen. Am besten, indem Sie den Stecker aus der Steckdose ziehen oder den Schalter im Zählerkasten auf Null stellen. Drehen Sie den Gashahn in der Zufuhrleitung zu. Verwenden Sie niemals einen Hochdruck-Dampfreiniger zum Reinigen des Geräts. -
Seite 26: Den Ofen Reinigen
REINIGUNG • Zur täglichen Reinigung verwenden Sie am besten ein mildes Reinigungsmittel und ein feuchtes Tuch. • Nachtrocknen mit Küchenpapier oder einem trockenen Tuch. Hartnäckige Flecken • Auch hartnäckige Flecken lassen sich mit einem milden Reinigungsmittel (z.B. Geschirrspülmittel) entfernen. • Wasserflecken und Kalkreste sind mit Reinigungsessig zu entfernen. •... -
Seite 27: Einschubschienen Entfernen Und Reinigen
REINIGUNG Einschubschienen entfernen und reinigen Verwenden Sie für die Reinigung der Einschubschienen herkömmliche Reinigungsmittel. • Halten Sie die Einschubschienen an der Unterseite fest und kippen Sie sie zur Ofenmitte hoch (A). • Lösen Sie die Einschubschienen aus den Öffnungen in der Rückwand (B). -
Seite 28: Demontieren Der Ofentür
REINIGUNG Demontieren der Ofentür 1. Öffnen Sie zuerst vollständig die Tür (soweit das möglich ist). 2. Drehen Sie die Verriegelungshebel um 90° zurück. 3. Schließen Sie langsam die Tür, bis die Verriegelungshebel sich mit den Scharnieröffnungen in einer Linie befinden. Heben Sie die Tür in einem Winkel von 15°... -
Seite 29: Demontieren Der Ofenscheiben
REINIGUNG Demontieren der Ofenscheiben Das Glas der Ofentür kann von innen gereinigt werden, aber dafür müssen Sie das Glas aus der Tür entfernen. Entfernen Sie zuerst die Ofentür (vgl. Kapitel „Demontieren der Ofentür“). 1. Heben Sie die Halterungen an der linken und rechten Türseite ein wenig (Markierung 1 auf der Halterung) an und ziehen diese etwas vom Glas weg (Markierung 2 auf der Halterung). -
Seite 30: Ofenlampe Auswechseln
5. Nach 30 Minuten sind die Essensreste an den Emaillewänden ausreichend eingeweicht, sodass man sie einfach mit einem feuchten Tuch entfernen kann. Ofenlampe auswechseln Die Lampe (E14, 230-240 V, 25 W, 300 °C) ist ein Gebrauchsgegenstand und fällt daher nicht unter den Garantieanspruch. Trennen Sie das Gerät vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder die Sicherung im Zählerkasten ausschalten. -
Seite 31: Probleme Lösen
PROBLEME LÖSEN Allgemein Ein Gerät, dessen Kochfläche einen Bruch oder Riss aufweist, ist nicht mehr zu benutzen. Schalten Sie das Gerät sofort aus. Den Stecker aus der Steckdose ziehen oder den Zuleitungsschalter (bei festem Anschluss) auf 0 stellen oder die Sicherung(en) im Zählerschrank rausschrauben. - Seite 32 Wenn eine Wartungsmaßnahme durchgeführt werden muss, ziehen Sie den Stecker aus der Steckdose und nehmen Sie bitte Kontakt mit dem Kundendienst von Pelgrim auf. Halten Sie die folgenden Informationen bei Ihrem Anruf griffbereit: • Die Modell- und Seriennummer (angegeben an der Innenseite der Ofentür).
-
Seite 33: Installation
• der Stecker aus der Steckdose gezogen ist. Defekte Teile dürfen nur durch Original-Pelgrim-Teile ersetzt werden. Nur bei diesen Teilen kann Pelgrim garantieren, dass sie die Sicherheitsanforderungen erfüllen. Wenn das Anschlusskabel beschädigt ist, kann dieses nur vom Hersteller, seinem Servicepartner oder einer anderen qualifizierten Person ausgetauscht werden, um eine gefährliche Situation zu verhindern. -
Seite 34: Aufstellung
INSTALLATION • Wandsteckdose und Stecker müssen jederzeit zugänglich bleiben. • Sorgen Sie dafür, dass das Anschlusskabel nicht mit Teilen des Ofens in Kontakt kommen kann, die heiß werden können. • Wenn Sie einen festen Anschluss herstellen möchten, achten Sie darauf, dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens 3 mm in der Zufuhrleitung installiert wird. -
Seite 35: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell PF8221RVS/PF8221WIT Stromquelle 230 V ~ 50 Hz Energieverbrauch Maximale Leistung 9700 W Kochplatte 6500 W Umluft modus 2100 W Grillmodus (klein) 1600 W Grillmodus (groß) 2700 W Unterhitze 1000 W Oberhitze 1100 W Kühlmethode Motorbetriebener Kühllüfter (nur Edelstahlausführung) -
Seite 36: Ihr Ofen Und Die Umwelt
IHR OFEN UND DIE UMWELT Entsorgung des Geräts und der Verpackung Dieses Produkt wurde aus nachhaltigen Materialien hergestellt. Wenn das Gerät nicht mehr verwendet wird, muss es in verantwortungsbewusster Weise entsorgt werden. Informationen dazu erhalten Sie bei den zuständigen Behörden. Die Verpackung des Geräts ist recycelbar. - Seite 72 Halten Sie die vollständige Typennummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. When contacting the service department, have the complete type number to hand. Adressen und Telefonnummern der Kundendienstorganisation fi nden Sie auf der Garantiekarte. You will fi nd the addresses and phone numbers of the service organisation on the guarantee c 01 (05-15)
