MA lighting MA 4Port Node Anleitung Seite 12

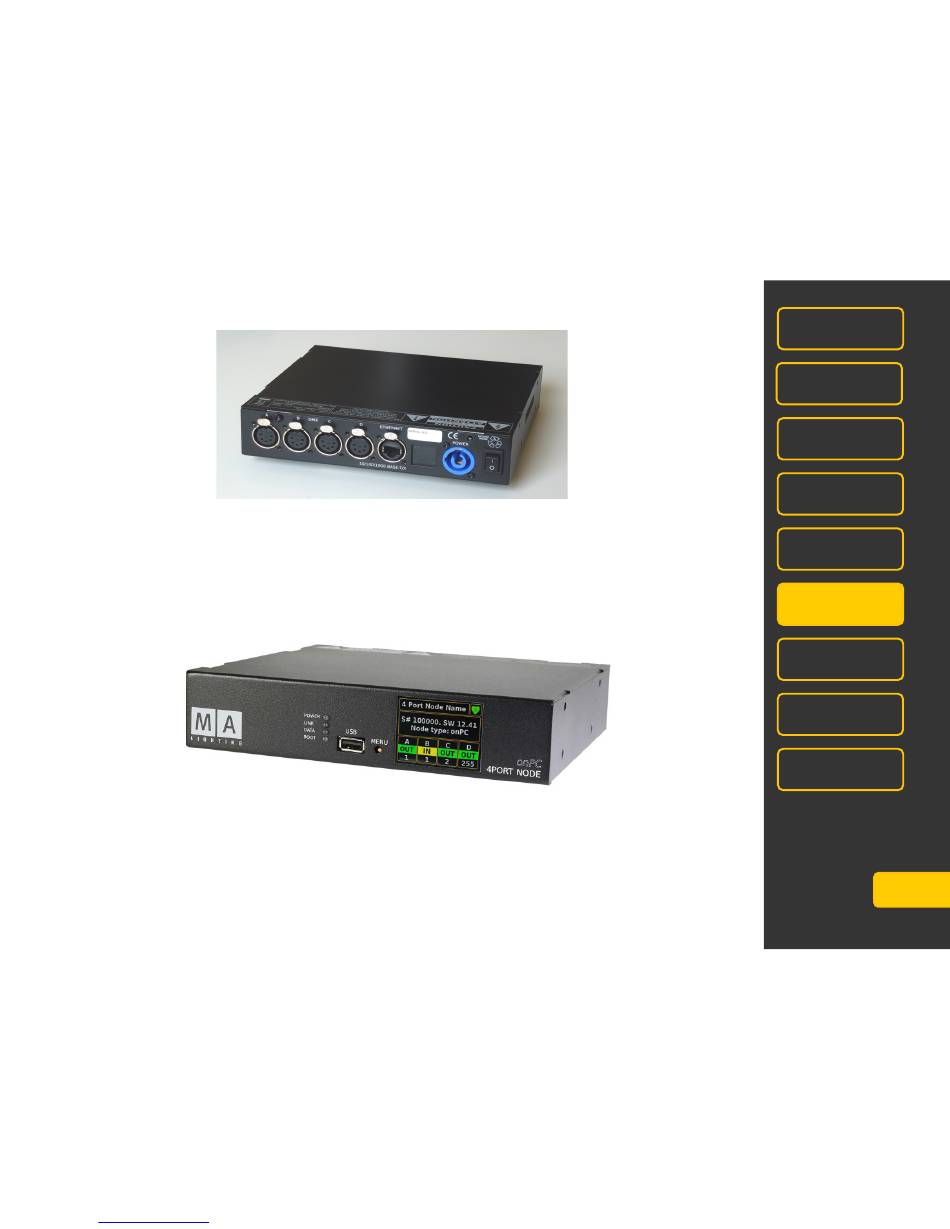

Anschlussmöglichkeiten
4 DMX OUT (XLR 5 pin) – Diese können auch zu DMX IN umkonfiguriert werden
RJ45 Ethernet
PowerCon (blau)
Hauptschalter
USB Anschluss
MENU –Taster
POWER-LED grün
LINK-LED grün
DATA-LED grün
BOOT-LED rot
Downloaded from www.Manualslib.com
Netzanschluss: 100 – 240 V~ (+/- 10%)
Das Netzteil passt sich automatisch an die Netzspannung an. Ein PowerCon Stecker
(blau) ist im Lieferumfang enthalten. Das andere Ende muss mit einem
Schutzkontaktstecker entsprechend dem Standard des Einbauortes angepasst werden.
Ein- / Ausschalten des Gerätes
zum Updaten per USB-stick - keine Peripheriegeräte anschließen!
zum Umschalten der Menüs und Einstellen von Parametern (siehe Quickstart ON/OFF)
Dauerlicht = Gerät ist einsatzbereit
Dauerlicht signalisiert eine korrekte Verbindung zum onPC oder zur Konsole
blinkt bei Daten-Verkehr über die Netzwerkschnittstelle
signalisiert den Boot-Vorgang
manuals search engine
50/60 Hz (USA, Kanada)
MA 4Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
