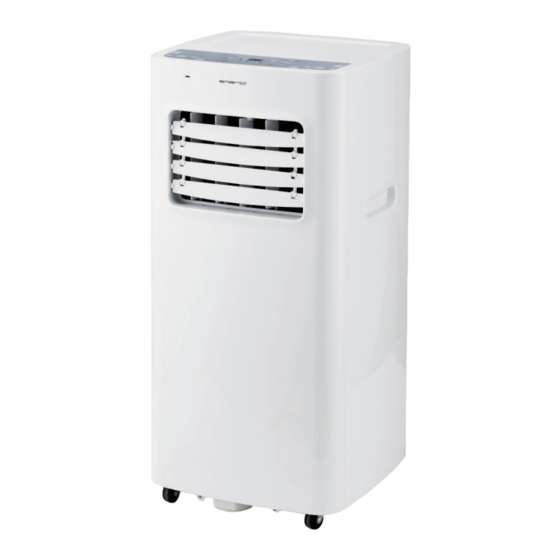

Emerio PAC-125216.2 Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Emerio PAC-125216.2
Inhaltszusammenfassung für Emerio PAC-125216.2
-
Seite 2: Inhaltsverzeichnis

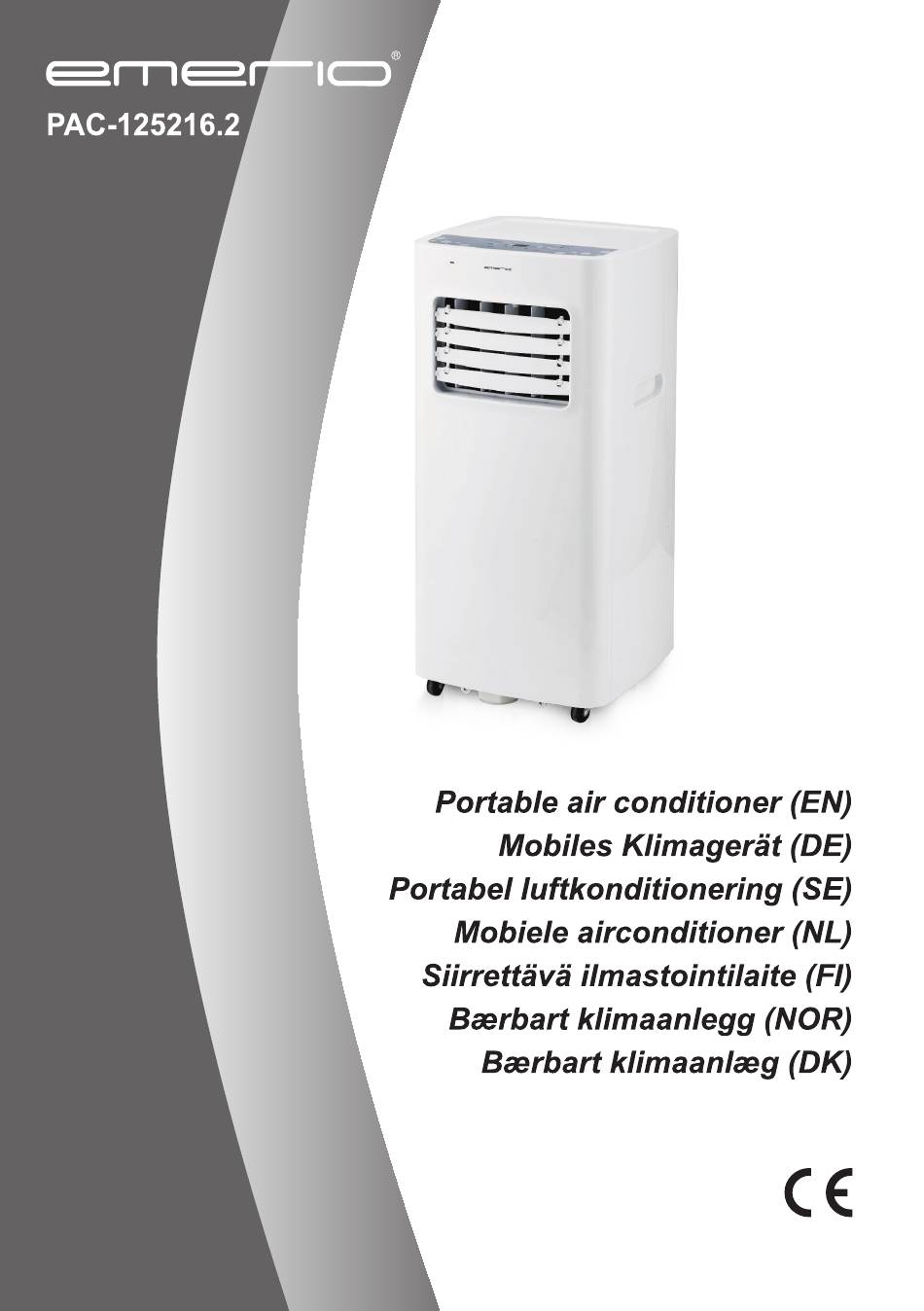

Content – Inhalt – Innehåll – Inhoud – Pitoisuus – Innhold – Indhold Instruction manual – English ..................- 2 - Bedienungsanleitung – German ................- 22 - Bruksanvisning – Swedish ..................- 43 - Gebruiksaanwijzing – Dutch ..................- 63 - Käyttöopas –... -
Seite 23: Bedienungsanleitung - German
Bedienungsanleitung – German Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch, um einen ordnungsgemäßen Betrieb sicherzustellen. WICHTIGE ANWEISUNGEN: Bei der Verwendung elektrischer Geräte müssen immer grundlegende Sicherheitsvorkehrungen beachtet werden, um die Risiken von Bränden, elektrischen Schlägen, Verbrennungen und anderen Verletzungen zu reduzieren. -
Seite 24: Reparatur
9. Während des Transports und beim Aufbewahren das Gerät aufrecht abstellen, damit der Kompressor in korrekter Position bleibt. 10. Das Gerät vor dem Reinigen oder Verstellen immer ausschalten und vom Netz trennen. 11. Um Brände zu vermeiden, darf das Gerät nicht zugedeckt werden. - Seite 25 Vertragskundendienst kontaktieren. 23. Bis auf die vom Hersteller empfohlenen Hilfsmittel keine anderen Mittel einsetzen, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen. 24. Das Gerät muss in einem Raum aufbewahrt werden, in dem sich keine dauerhaft funktionierenden Zündquellen befinden (z.
- Seite 26 32. Die folgenden Absätze bei der Reparatur von Geräten mit R290 Kältemittel beachten. 33. Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen. - 25 -...
- Seite 27 Warnung: Brandgefahr / zündfähiges Material. Anleitungen lesen. Bedienungsanleitung; Betriebsanleitung. Symbol für Reparatur/Wartung; technische Anleitung lesen. Warnung: Belüftungsöffnungen von Blockaden frei halten. Warnung: Das Gerät muss in einem gut belüfteten Raum stehen, dessen Größe mit den Raumangaben in den technischen Daten übereinstimmt. Ein Mindestabstand von 30 cm sollte um das Gerät herum eingehalten werden.
-
Seite 28: Bezeichnung Der Einzelteile
PAC-125216.2 BEZEICHNUNG DER EINZELTEILE 1. Bedienfeld 2. Luftauslass 3. Signalempfänger 4. Fernbedienung 5. Griff 6. Abluftschlauch 7. Lufteinlass 8. Ablauföffnung (mit Stopfen verschlossen) 9. Schlauchanschluss 10. Fensteradapter 11. Luftfilterlasche 12. Luftfilter Fernbedienung Dieses Gerät hat eine Fernbedienung. Für die Fernbedienung wird eine CR2025 Batterie mitgeliefert. Vor der Benutzung der Fernbedienung muss der Kunststoffschutz von der Batterie entfernt werden. - Seite 29 Bedienfeld 1. Hauptschalter 10. Anzeigeleuchte Kühlbetrieb 2. Taste Temperatur/Timer + 11. Anzeigeleuchte Trocknungsbetrieb 3. Taste Temperatur/Timer - 12. Anzeigeleuchte Lüfterbetrieb 4. Modus-Taste 13. Anzeigeleuchte niedrige Lüfterstufe 5. Lüfterstufenschalter 14. Anzeigeleuchte hohe Lüfterstufe 6. Timer-Taste 15. Timer-Anzeigeleuchte 7. Energiespartaste 16. Anzeigeleuchte Energie sparen 8.
-
Seite 30: Betrieb
Schrauben Sie das andere Ende des Abluftschlauchs am Fensteradapter fest. Führen Sie den Schlauchanschluss in die Halterung auf der Rückseite des Geräts ein. BETRIEB *Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen. Vor dem Gebrauch prüfen, ob der Abluftschlauch auch korrekt angebracht ist. - Seite 31 automatisch den Lüfterbetrieb. • Trocknungsmodus Der Lüfter arbeitet auf niedriger Stufe. Die Lüfterdrehzahl und die Temperatur können nicht geändert werden. Der Kompressor hält nach 8 Minuten Betrieb an und schaltet sich anschließend nach 6 Minuten Pause wieder zu. • Kühlbetrieb Der Kompressor wird zugeschaltet, sobald die Raumtemperatur höher als die Solltemperatur ist.
- Seite 32 die relative Luftfeuchte höher als 80 % ist, kann aus dem Luftauslass Tauwasser tropfen. Wasser ablaufen lassen 1) Besonderer Hinweis: Im Geräteinneren wird Kondenswasser rückgewonnen. Dieser Vorgang ist nicht sichtbar. Das Kondenswasser wurd zum Teil zwischen dem Kondensator und der Auffangwanne zurückgewonnen.
- Seite 33 ausgeschaltet. Durch Drücken dieser Taste wechselt der Zustand in das Gegenteil, d. h. Gerät aus- oder einschalten.) m. Auswahl des Energiesparmodus (nur im Kühlbetrieb verfügbar) 8. Tippen Sie auf denn Pfeil oben links, um zur Homepage zurückzukehren. Sie können auch einfach das Gerät ein- oder ausschalten.
-
Seite 34: Reinigung Und Wartung
Abb. 5 Abb. 4 REINIGUNG UND WARTUNG Vor dem Reinigen den Gerätestecker aus der Steckdose ziehen. Zum Reinigen des Geräts kein Benzin oder sonstige Chemikalien verwenden. Das Gerät nicht direkt abwaschen. Wenn das Gerät beschädigt ist, bitte den Händler oder eine Werkstatt kontaktieren. Luftfilter Falls der Luftfilter durch Staub oder Schmutz blockiert ist, sollte dieser alle zwei Wochen gereinigt werden. -
Seite 35: Technische Daten
Max. Ü bertragungsleistung 20 dBm Frequenzbereich 2412 - 2472MHz Wir, Emerio, erklären in alleiniger Verantwortung, dass das Produkt: PAC-125216.2 die wesentlichen Anforderungen und andere relevante Anforderungen der RED-Richtlinie (2014/53/EU) erfüllt. Die vollständige CE-Erklärung ist unter der folgenden Adresse abrufbar: www.emerio.eu ERP-INFORMATIONEN... -
Seite 36: Garantie Und Kundenservice
Kältemittelkreislauf einzugreifen oder das Produkt zu zerlegen. Beauftragen Sie immer eine Fachkraft. #Bei 60-minütigem Gebrauch unter Standardtestbedingungen beträgt der Energieverbrauch 0,750 kWh für Modell PAC-125216.2. Der tatsächliche Energieverbrauch hängt davon ab, wie und wo das Gerät benutzt wird. Um weitere Informationen zu erhalten, kontaktieren Sie bitte:... - Seite 37 ANWEISUNGEN FÜ R DIE REPARATUR VON GERÄ TEN, DIE R290 ENTHALTEN 1. Reparaturen 1) Prüfung des Bereichs Vor Arbeiten an Systemen, die zündfähige Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um für eine Minimierung des Zündrisikos zu sorgen. Zur Reparatur von Kälteanlagen müssen die folgenden Sicherheitsvorkehrungen getroffen werden, bevor Arbeiten an den Anlagen durchgeführt werden.
- Seite 38 – Die Einfüllmenge muss der Größe des Raums entsprechen, in dem die Kältemittel enthaltenden Teile installiert werden; – Die Belüftungsmaschinen und Auslässe funktionieren einwandfrei und werden nicht blockiert; – Bei Einsatz eines indirekten Kältemittelkreislaufs muss der sekundäre Kreislauf auf Kältemittelaustritte geprüft werden;...
- Seite 39 Komponenten nur durch Teile ersetzen, die vom Hersteller angegeben sind. Fremdteile können in der Atmosphäre einer Leckage zu einer Zündung des Kältemittels führen. 4. Kabelverbindungen Kabelverbindungen auf Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfe Kanten oder andere schädliche Umgebungsauswirkungen überprüfen. Bei der Prüfung sollten auch die Folgen von Alterung oder dauernden Vibrationen aufgrund von Kompressoren oder Lüftern berücksichtigt werden.
- Seite 40 8. Vorgehensweise beim Befüllen Abgesehen von den herkömmlichen Befüllungsarbeiten müssen die folgenden Anweisungen befolgt werden. – Bei Einsatz der Einfüllgeräte dafür sorgen, dass keine Verunreinigung durch verschiedene Kältemittel stattfindet. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
- Seite 41 Kältemittel in Behälter ist sicher zu stellen, dass nur für die Wiederverwertung geeignete Behälter eingesetzt werden. Dafür sorgen, dass genügend Behälter zur Aufnahme der gesamten Anlagenbefüllung zur Verfügung stehen. Alle zu benutzenden Behälter sind für das wiederverwendete Kältemittel gekennzeichnet und beschriftet (z.
- Seite 42 Informationen über das Konzept versiegelter Komponenten und Gehäuse gemäß IEC 60079-15:2010. Informationen über die richtigen Arbeitsmethoden: a) Inbetriebnahme • Sicher stellen, dass der Werkstattbereich für die Kältemittelfüllung ausreicht oder dass die Belüftungsleitung korrekt montiert wurde. • Die Leitungen anschließen und einen Lecktest durchführen, bevor das Kältemittel eingefüllt wird. •...
- Seite 43 Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonders darauf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt. • Den Kältemittelkreislauf entleeren. • Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen. •...
