Inhaltszusammenfassung für Emerio PAC-125336.3

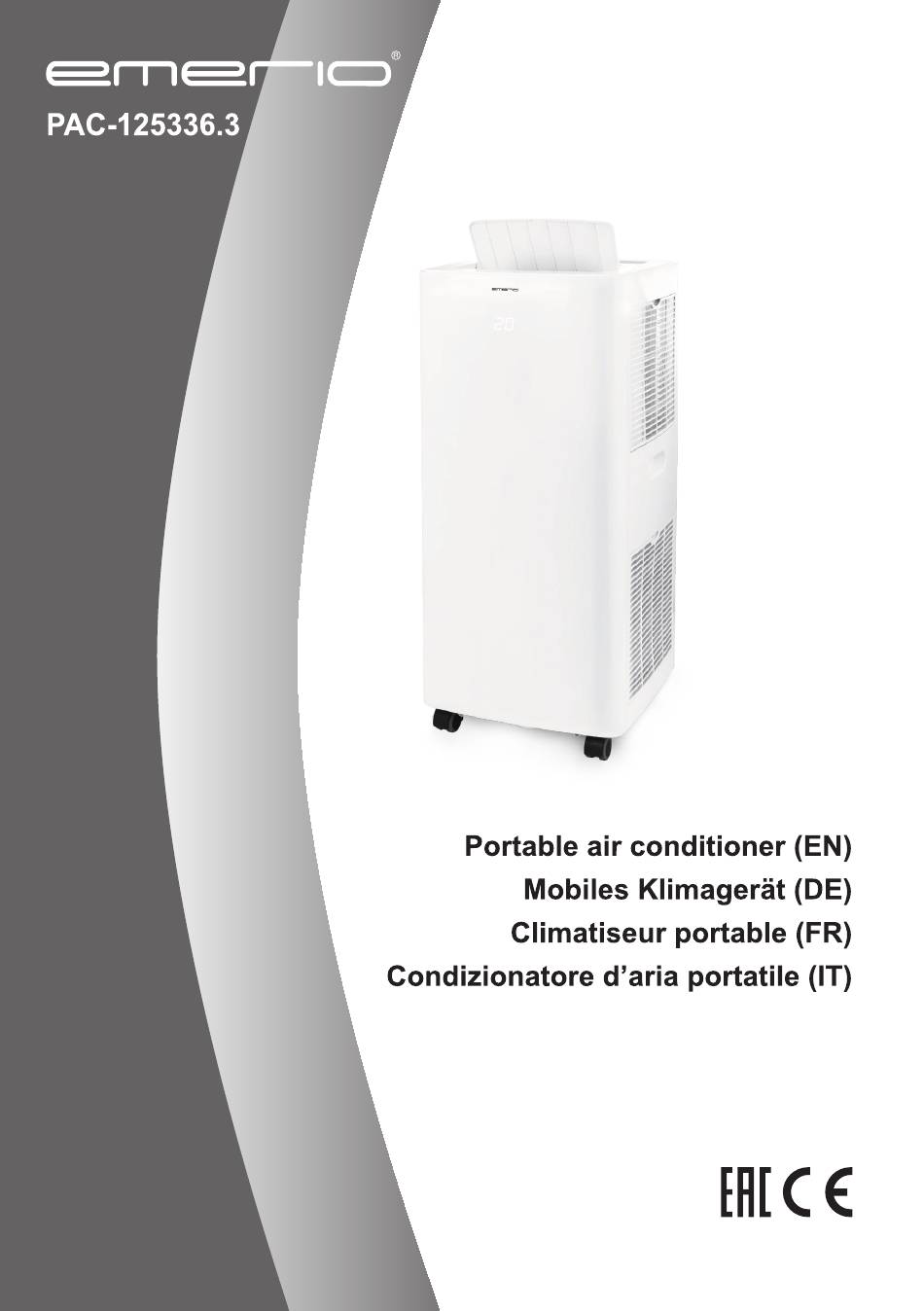

  • Seite 2 Content – Inhalt – Teneur – Contenuto Instruction manual – English ..................- 2 - Bedienungsanleitung – Deutsch ................- 22 - Mode d’emploi – Français ..................- 43 - Manuale d'istruzioni – Italiano ................. - 61 - - 1 -...

  • Seite 23: Bedienungsanleitung - Deutsch

    Bedienungsanleitung – Deutsch Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch, um einen ordnungsgemäßen Betrieb sicherzustellen. WICHTIGE ANWEISUNGEN: Bei der Verwendung elektrischer Geräte müssen immer grundlegende Sicherheitsvorkehrungen beachtet werden, um die Risiken von Bränden, elektrischen Schlägen, Verbrennungen und anderen Verletzungen zu reduzieren.

  • Seite 24: Reparatur

    9. Während des Transports und beim Aufbewahren das Gerät aufrecht abstellen, damit der Kompressor in korrekter Position bleibt. 10. Das Gerät vor dem Reinigen oder Verstellen immer ausschalten und vom Netz trennen. 11. Um Brände zu vermeiden, darf das Gerät nicht zugedeckt werden.
  • Seite 25 Vertragskundendienst kontaktieren. 23. Bis auf die vom Hersteller empfohlenen Hilfsmittel keine anderen Mittel einsetzen, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen. 24. Das Gerät muss in einem Raum aufbewahrt werden, in dem sich keine dauerhaft funktionierenden Zündquellen befinden (z.
  • Seite 26 32. Die folgenden Absätze bei der Reparatur von Geräten mit R290 Kältemittel beachten. 33. Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen. Warnung: Brandgefahr / zündfähiges Material. Anleitungen lesen. Bedienungsanleitung; Betriebsanleitung. Symbol für Reparatur/Wartung; technische Anleitung lesen.

  • Seite 27: Bezeichnung Der Einzelteile

    PAC-125336.3 BEZEICHNUNG DER EINZELTEILE 1. Bedienfeld 2. Luftauslass (mit Abdeckung) 3. Anzeige der Zimmertemperatur/Signalempfänger 4. Fernbedienung 5. Griff 6. Abluftauslass 7. Lufteinlass 8. Ablauföffnung (mit Stopfen verschlossen) 9. Fensteradapter 10. Abluftschlauch 11. Kabelaufwicklung 12. Luftfilter Fernbedienung Dieses Gerät hat eine Fernbedienung. Für die Fernbedienung wird eine CR2025 Batterie mitgeliefert. Vor der Benutzung der Fernbedienung muss der Kunststoffschutz von der Batterie entfernt werden.
  • Seite 28 1. Hauptschalter 11. Anzeigeleuchte Trocknungsbetrieb 2. Taste Temperatur/Timer + 12. Anzeigeleuchte Lüfterbetrieb 3. Taste Temperatur/Timer - 13. Heizmodus-Anzeige 4. Modus-Taste 14. Anzeigeleuchte niedrige Lüfterstufe 5. Lüfterstufenschalter 15. Anzeigeleuchte mittlere Lüfterstufe 6. Timer-Taste 16. Anzeigeleuchte hohe Lüfterstufe 7. Schlafmodustaste 17. Anzeigeleuchte Auto-EIN 8.

  • Seite 29: Betrieb

    BETRIEB *Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen. Vor dem Gebrauch prüfen, ob der Abluftschlauch auch korrekt angebracht ist. Gerät an eine Steckdose anschließen. 1. Hauptschalter Ein-/Aus-Taste zum Einschalten des Geräts drücken. Die Zimmertemperatur wird auf dem Display angezeigt.
  • Seite 30 Wenn die Raumtemperatur niedriger als die Solltemperatur ist, hält der Kompressor an und der Lüfter dreht sich mit der ursprünglichen Solldrehzahl. Hinweis: Während des Kompressorbetriebs vibriert das Gerät leicht. Dies ist normal und harmlos. • Heizmodus Wenn die Zimmertemperatur höher als die eingestellte Temperatur ist, hört das Gerät auf zu heizen. Wenn die Zimmertemperatur niedriger als die eingestellte Temperatur ist, aktiviert das Gerät die Heizfunktion.
  • Seite 31 Raumtemperatur liegt unter 15 °C. Trocknen Raumtemperatur liegt unter 15 °C.  Falls das Gerät im Kühl- oder Trockenbetrieb läuft und eine Tür oder ein Fenster länger geöffnet ist und die relative Luftfeuchte höher als 80 % ist, kann aus dem Luftauslass Tauwasser tropfen. ...
  • Seite 32 Betriebsanzeigeleuchten g. Auswahl der Betriebsart h. Auswahl der Lüfterstufe Timer-Einstellung Taste Temperatur - k. Taste Temperatur + Gerätezustand (“ON” bedeutet, das Gerät ist eingeschaltet; “OFF” bedeutet, das Gerät ist ausgeschaltet. Durch Drücken dieser Taste wechselt der Zustand in das Gegenteil, d. h. Gerät aus- oder einschalten.) m.

  • Seite 33: Reinigung Und Wartung

    Abb.3 Abb.4 Abb.5 REINIGUNG UND WARTUNG  Vor dem Reinigen den Gerätestecker aus der Steckdose ziehen.  Zum Reinigen des Geräts kein Benzin oder sonstige Chemikalien verwenden.  Das Gerät nicht direkt abwaschen.  Wenn das Gerät beschädigt ist, bitte den Händler oder eine Werkstatt kontaktieren. Luftfilter Wenn die Luftfilter durch Staub/Schmutz verstopft sind, sollten sie einmal monatlich gereinigt werden.

  • Seite 34: Technische Daten

    20 dBm Frequenzbereich 2412 - 2472MHz Wir, Emerio, erklären in alleiniger Verantwortung, dass das Produkt: PAC-125336.3 die wesentlichen Anforderungen und andere relevante Anforderungen der RED-Richtlinie (2014/53/EU) erfüllt. Die vollständige CE-Erklärung ist unter der folgenden Adresse abrufbar: www.emerio.eu - 33 -...

  • Seite 35: Erp-Informationen

    Produkt zu zerlegen. Beauftragen Sie immer eine Fachkraft. #Bei 60-minütigem Gebrauch unter Standardtestbedingungen beträgt der Energieverbrauch 1,3 kWh (Kühlbetrieb) & 1,12 kWh (Heizen) für Modell PAC-125336.3. Der tatsächliche Energieverbrauch hängt davon ab, wie und wo das Gerät benutzt wird.

  • Seite 36: Umweltgerechte Entsorgung

    Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen. BATTERIEN MÜ SSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT Ö FFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN. EMERIO Switzerland AG Industriestrasse 47 6300 Zug Switzerland...
  • Seite 37 ANWEISUNGEN FÜ R DIE REPARATUR VON GERÄTEN, DIE R290 ENTHALTEN 1. Reparaturen 1) Prüfung des Bereichs Vor Arbeiten an Systemen, die zündfähige Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um für eine Minimierung des Zündrisikos zu sorgen. Zur Reparatur von Kälteanlagen müssen die folgenden Sicherheitsvorkehrungen getroffen werden, bevor Arbeiten an den Anlagen durchgeführt werden.
  • Seite 38 – Die Belüftungsmaschinen und Auslässe funktionieren einwandfrei und werden nicht blockiert; – Bei Einsatz eines indirekten Kältemittelkreislaufs muss der sekundäre Kreislauf auf Kältemittelaustritte geprüft werden; – Die Kennzeichnungen an der Anlage sind deutlich sichtbar und leserlich. Nicht lesbare Kennzeichnungen und Schilder müssen korrigiert werden; –...
  • Seite 39 4. Kabelverbindungen Kabelverbindungen auf Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfe Kanten oder andere schädliche Umgebungsauswirkungen überprüfen. Bei der Prüfung sollten auch die Folgen von Alterung oder dauernden Vibrationen aufgrund von Kompressoren oder Lüftern berücksichtigt werden. 5. Erkennung zündfähiger Kältemittel Unter keinen Umständen dürfen potenzielle Zündquellen dafür benutzt werden, um Kältemittel-Leckagen zu lokalisieren oder zu detektieren.
  • Seite 40 – Bei Einsatz der Einfüllgeräte dafür sorgen, dass keine Verunreinigung durch verschiedene Kältemittel stattfindet. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. – Behälter müssen aufrecht gestellt werden. – Dafür sorgen, dass die Kälteanlage geerdet wird, bevor das Kältemittel eingefüllt wird. –...
  • Seite 41 stehen. Alle zu benutzenden Behälter sind für das wiederverwendete Kältemittel gekennzeichnet und beschriftet (z. B. Spezialbehälter für Kältemittelverwertung). Die Behälter müssen mit Ü berdruckventilen und geeigneten Absperrventilen in gutem Betriebszustand ausgestattet sein. Leere Wiederverwertungsbehälter werden entfernt und, sofern möglich, gekühlt, bevor die Wiederverwertung stattfindet. Die Wiederverwertungsvorrichtung muss sich in einem guten Betriebszustand befinden.
  • Seite 42 a) Inbetriebnahme • Sicher stellen, dass der Werkstattbereich für die Kältemittelfüllung ausreicht oder dass die Belüftungsleitung korrekt montiert wurde. • Die Leitungen anschließen und einen Lecktest durchführen, bevor das Kältemittel eingefüllt wird. • Vor der Inbetriebnahme die Sicherheitsausrüstung prüfen. b) Wartung •...
  • Seite 43 wieder in das Gebäude zurückströmt. • Den Kältemittelkreislauf entleeren. • Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen. • Danach erneut entleeren. • Bis zum Atmosphärendruck mit Stickstoff befüllen. • An der Anlage ein Schild anbringen, das auf das entfernte Kältemittel hinweist. e) Entsorgung •...
