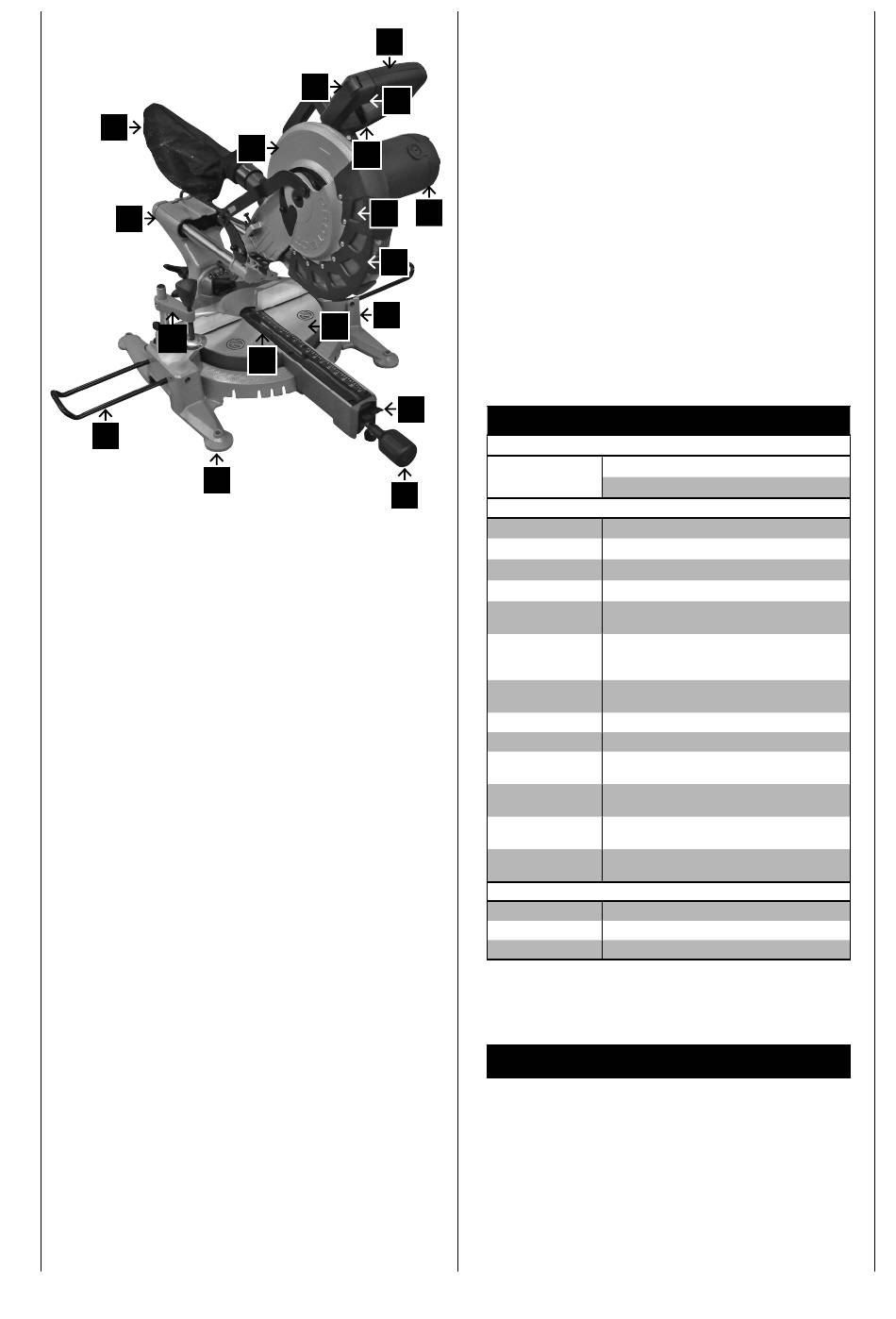

Fig. 1
14
10
15
16
17
6
1
3
2
8
4
6
7
9
11
18
13
12
Legende, Fig. 1
1
Handgriff
2
Startaste
3
Sperrtaste
4
Sperrhebel Sägeblattschutz
5
Motor
6
Sägeblatt
7
Sägeblattschutz beweglich
8
Sägeblattschutz starr
9
Sockel
5
10
Zugschlitten
11
Drehtisch
12
Feststellschraube
13
Hebel für Rasterstellung
14
Spänesack
15
Spannpratze
16
Verlängerungsstütze
17
Befestigungslöcher
18
Tischeinlage
Lieferumfang
Technische Daten
Sägeblatt Durchmesser
Sägeblatt-Bohrung
Abmessungen
Gewicht
Drehtisch
Durchmesser
Gehrungswinkel-
Anschläge links und
rechts
Gehrungswinkel-
bereich
Schrägwinkelbereich
Max. Kapazität
Querschnitt mit
90°/90°
Gehrungsschnitt mit
90°/45°
Schrägschnitt mit
45°/90°
Kombinationsschnitt
mit 45°/45°
Antrieb
Motor V/Hz
Aufnahmeleistung P1
Drehzahl
Technische Änderungen vorbehalten!
Lärmpegel beim Sägen:
Max. Schalldruckpegel: 91 dB(A)
Allgemeine Hinweise
•
Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandungen
muss so fort der Zubringer verständigt werden. Späte-
re Reklamationen werden nicht anerkannt.
•
Überprüfen Sie die Sendung auf Vollständigkeit.
•
Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
•
Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
HM 100 z
Kapp- und Zugsäge HM 100 z
Bedienungsanweisung
254 mm
30 mm
795 x 760 x 600 mm
17,4 kg
272 mm
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°, 60°
45° links und 60° rechts
0°–45°
305 x 75 mm
210 x 75 mm
305 x 45 mm
210 x 45 mm
230V / 50 Hz
2250 W (S6/25%)
2500 1/min
