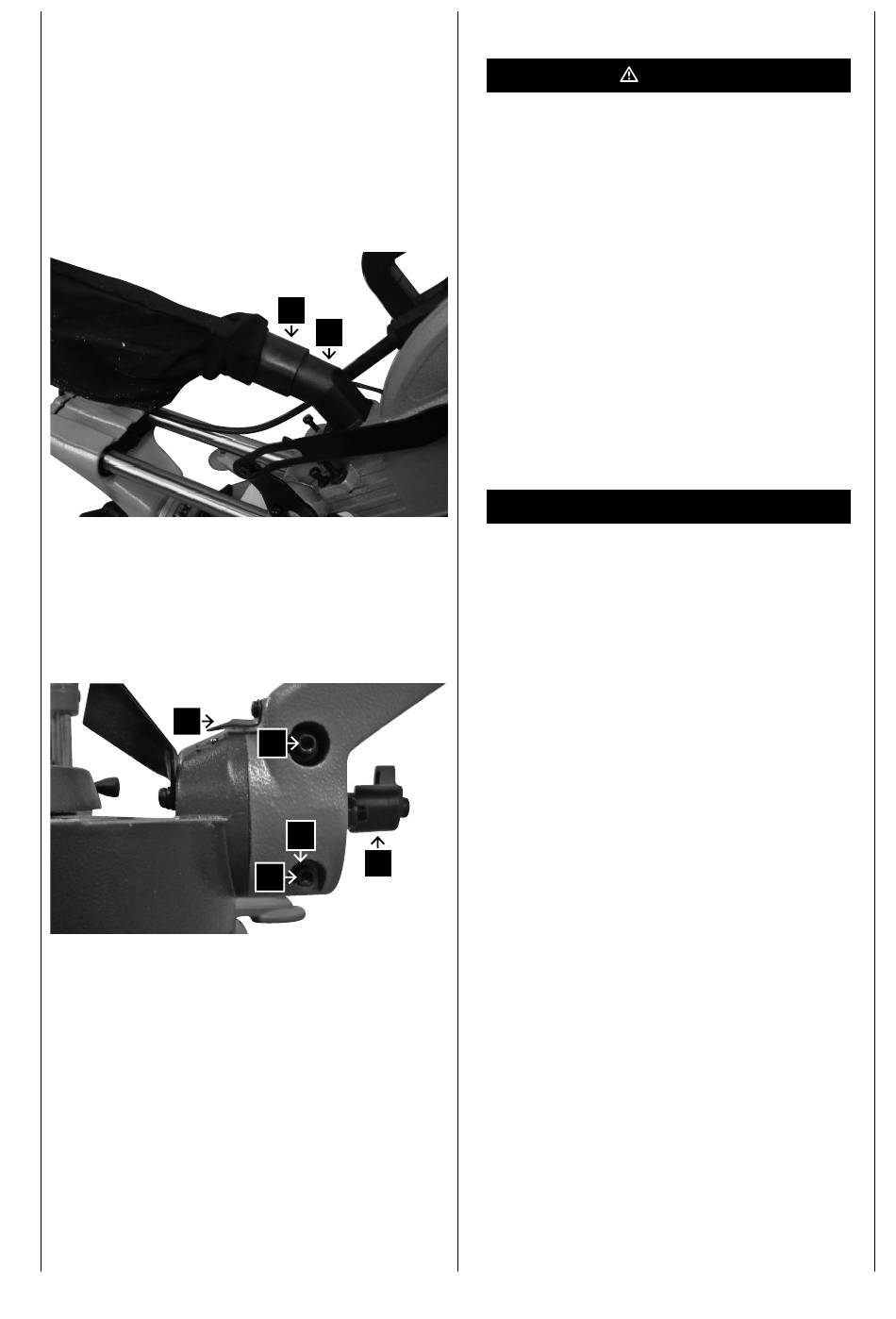

Fig. 2
Fig. 3
5
16
2
1
4
2
1
3

Montage

WARNUNG! Stecken Sie zu Ihrer eigenen Sicherheit den
Netzstecker erst dann in eine Steckdose, wenn alle Montage-
schritte abgeschlossen sind und Sie die Sicherheitshinweise
und Betriebsanweisungen gelesen und verstanden haben.
Heben Sie die Säge aus der Verpackung und setzen Sie
sie auf Ihre Werkbank.
Installation des Staubbeutels (Fig. 2)
• Schieben Sie den Staubbeutel (2) auf die Auslass-
öffnung (1) im Motorbereich.

Einrichten des Werkzeugs

Hinweis:
Dieses Werkzeug wurde vor dem Versand im Werk genau
justiert. Prüfen Sie für beste Ergebnisse die Genauigkeit
folgender Einstellungen und korrigieren Sie sie bei Be-
darf.
Einstellung der Winkelanschläge auf 90° und 45° (Abb. 3)
• Lösen Sie den Winkel-Klemmhebel und bewegen Sie
den Schneidkopf ganz nach rechts. Stellen Sie den
Winkel-Klemmhebel 1 fest.
• Benutzen Sie zur Einstellung des Sägeblatts auf 90°
zum Tisch einen Winkelmesser.
• Lösen Sie Sicherungsmutter 2, sollte eine Justierung
notwendig sein, und drehen Sie Schraube 3 mit dem
mitgelieferten Schraubenschlüssel so, daß das Säge-
blatt im 90°-Winkel zum Tisch steht.
• Ziehen Sie die Sicherungsmutter an.
• Stellen Sie die Winkelanzeige 5 mit Schraube auf 0.
• Befolgen Sie zur Einstellung des Anschlags bei 45°
das gleiche Verfahren, aber bewegen Sie den Schneid-
kopf nach links und benutzen Sie Sicherungsmutter 2
und Schraube 3 auf der gegenüber liegenden Seite.
Einstellung der Anlagefl äche
• Senken Sie den Schneidkopf und drücken Sie die
Sperrraste ein. Stellen Sie sicher, daß der Tisch einen
Gehrungswinkel von 0° hat.
• Setzen Sie einen Universalwinkelmesser an der Anla-
gefl äche und dem Sägeblatt an.
• Lösen Sie die Schrauben, wenn das Sägeblatt nicht
den Winkelmesser berührt.
• Stellen Sie die Anlagefl äche so ein, daß sie den Win-
kelmesser voll berührt. Ziehen Sie die Schrauben wie-
der an.
