EWIKON HPS-C-E Betriebsanleitung Seite 8

Einschubtechnik 5 V

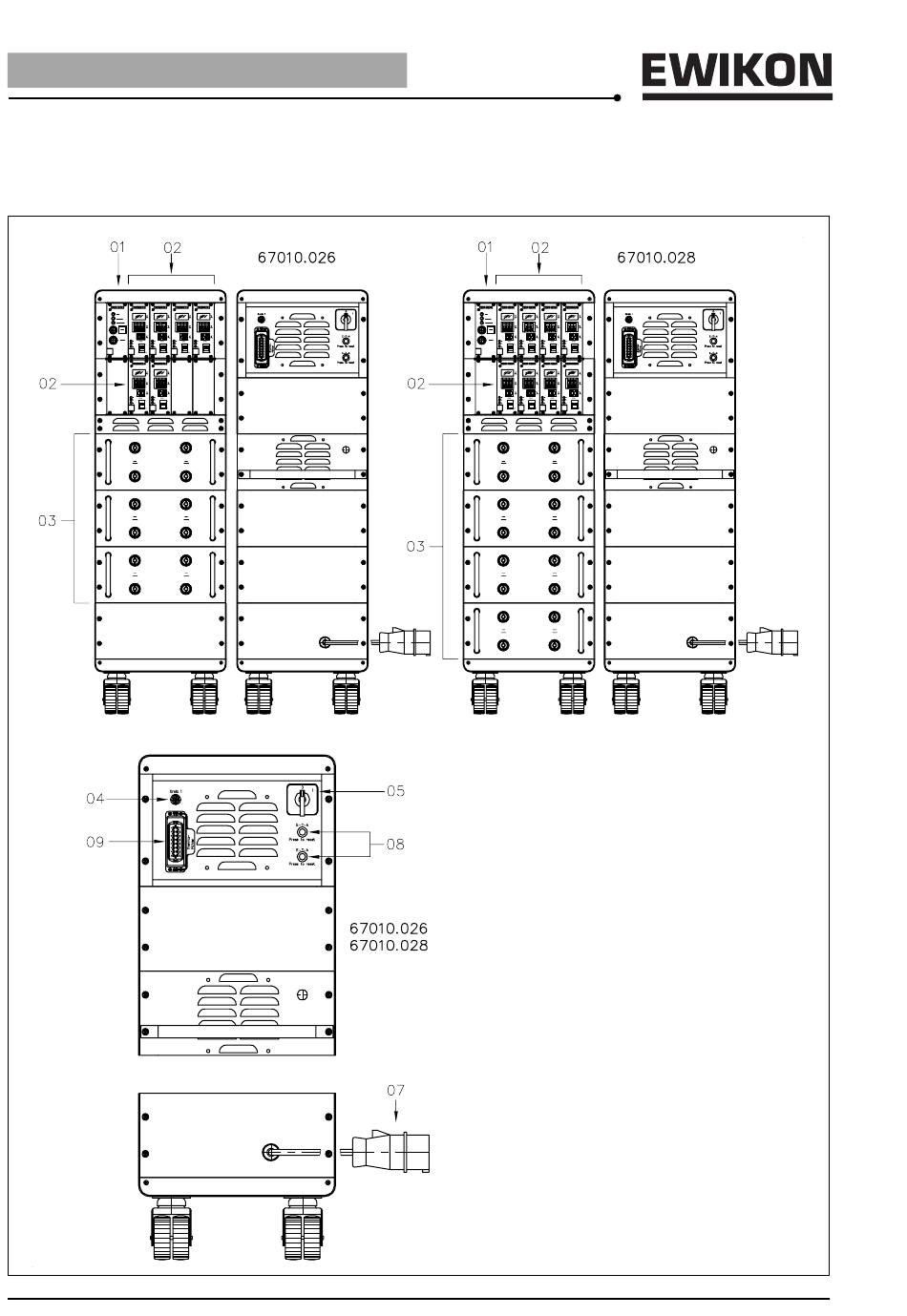

Geräteansichten
8
01: Kombi-Einschub
02: SR-Einschübe
03: Anschlußklemmen
5V Last
04: Thermoanschluß
Kreis 1
05: Geräteschalter
07: Zuleitung
08: Sicherungsautomat 16 A
09: Fühleranschluß
Kreise 1-8
bt007-15
