EWIKON HPS-C-E Betriebsanleitung Seite 11

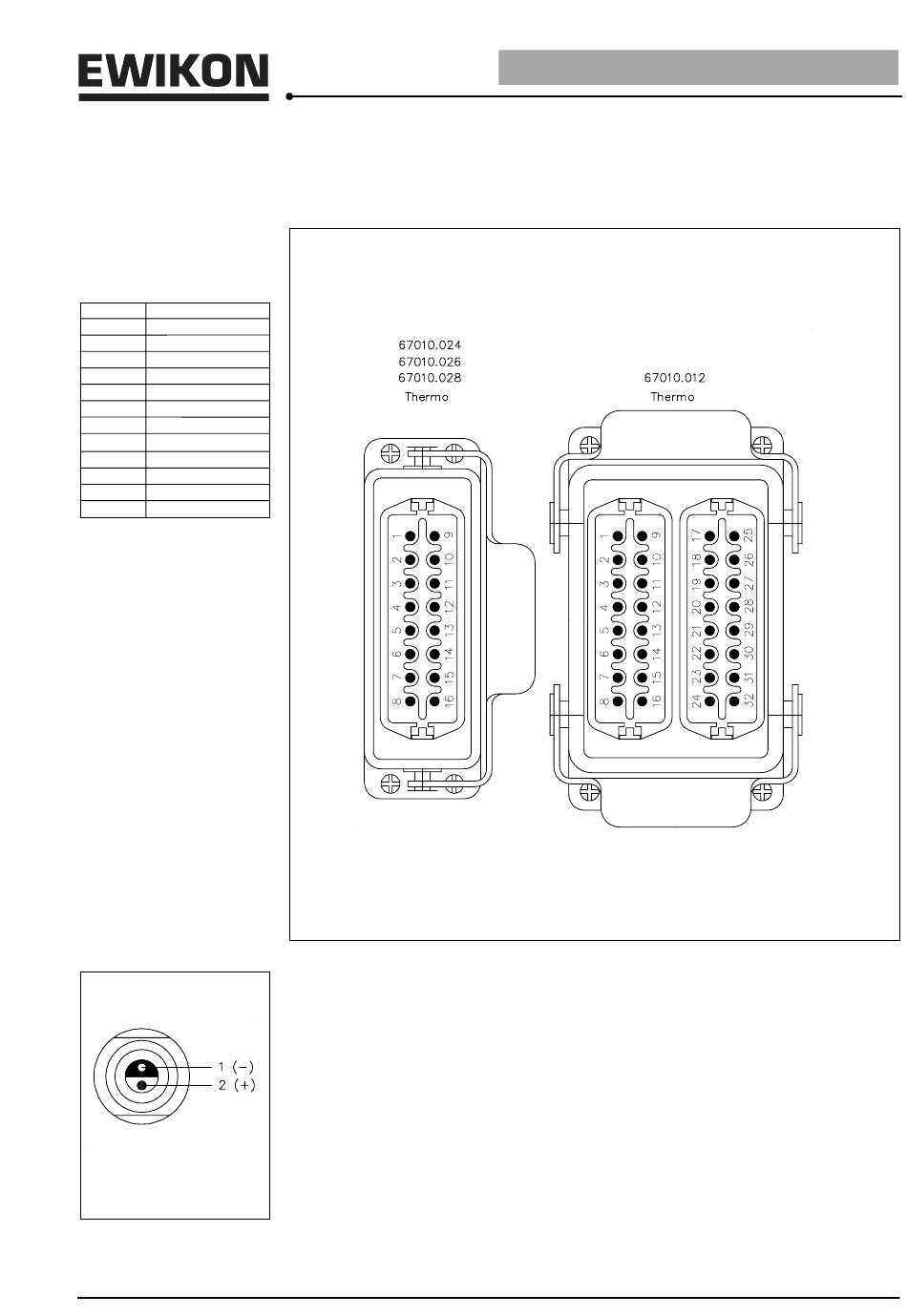

Anschlußbelegung
Thermoanschluß
Stecker mit Stifteinsatz
Kreis + rot - blau
1 1 + 9
2 2 + 10
3 3 + 11
4 4 + 12
5 5 + 13
6 6 + 14
7 7 + 15
8 8 + 16
9 17 + 25
10 18 + 26
11 19 + 27
12 20 + 28
Belegung
Fühlerkreis 1
1 (-) blau (Konstantan)
2 (+) rot (Eisen)
bt006-09
Einschubtechnik 5 V
bt007-18
11
