5.1 Montage und Trennen der Hydraulikschläuche
Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen
Avant-Lader der Serie
Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um
Anleitungen oder Installationsdienstleistungen anzufordern.

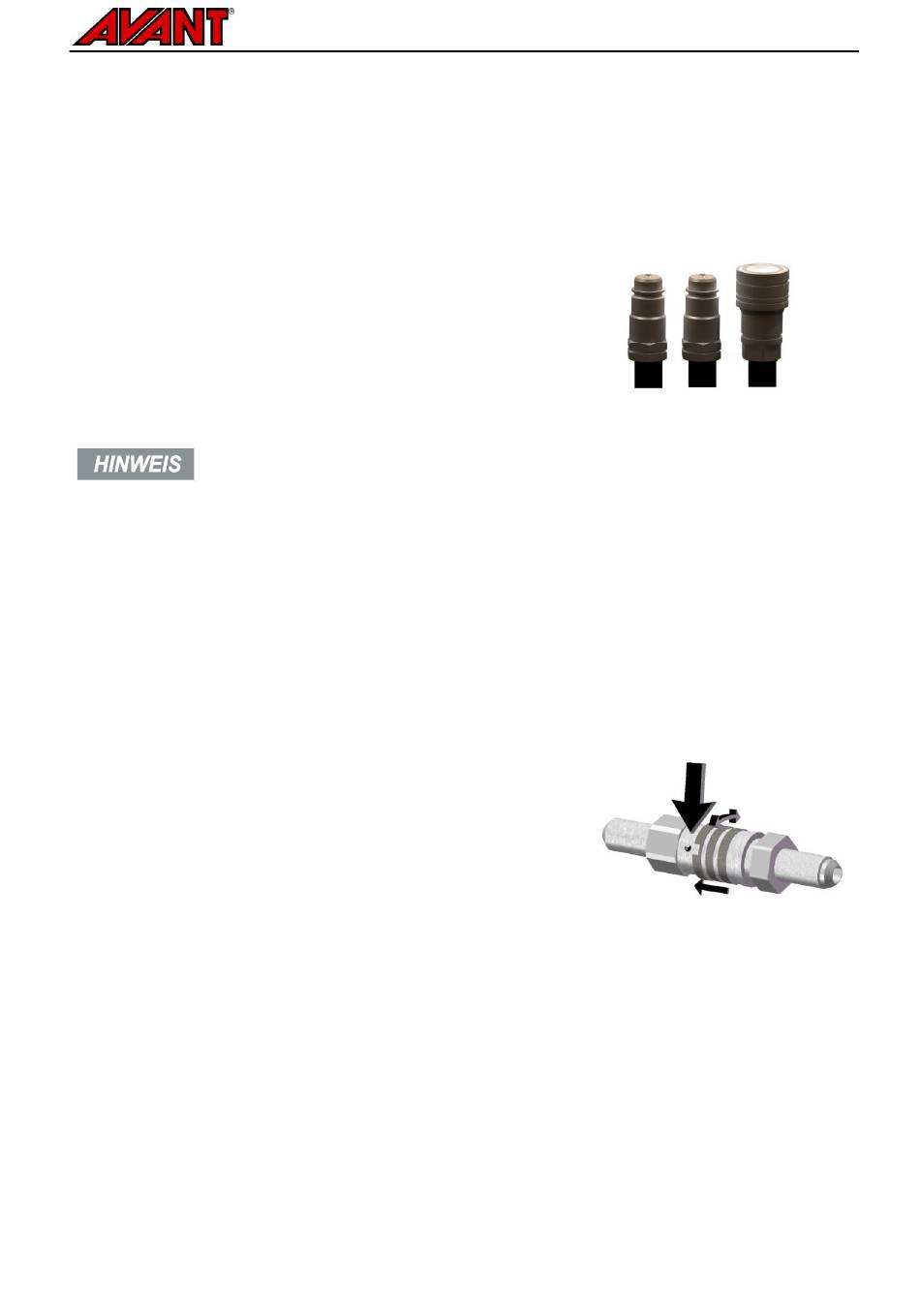

Herkömmliche Schnellkupplungen
(alternative Kupplungen für manche Ladermodelle):
Vor dem Verbinden oder Trennen der Standardschnellkupplungen
muss der restliche Druck abgelassen werden wie unten angegeben.
Der herkömmlichen Schnellkupplungen werden nicht verbunden,
wenn das Hydrauliksystem unter Druck steht.
Sicherstellen, dass alle drei Schnellkupplungsverbindungen richtig angeschlossen
werden, anderenfalls könnte der Hydraulikmotor des Anbaugerätes beschädigt werden.
Um die Standardkupplungen zu verbinden oder zu trennen, bewegen Sie den Kragen zum Ende des
Anschlussstücks mit Innengewinde. Die Schläuche sollten so angeschlossen werden, dass das mit einer
farbigen Kappe versehene Anschlussstück mit dem entsprechenden Anschlussstück des Laders verbunden
wird. Beachten Sie, dass die Schutzkappen auf dem Lader und dem Anbaugerät während des Betriebs
aneinander befestigt werden können, um die Schmutzansammlung zu verringern. Beim Trennen der
Standardschnellkupplungen könnte eine geringe Menge Öl von den Anschlüssen abtropfen. Tragen Sie
Schutzhandschuhe und halten Sie ein Tuch bereit, um das Gerät sauber zu halten.
Hydraulikkupplungen in Ladern der Serie 200:
In einer Maschine der Serie 200 kann der Schlauch verbunden
werden, indem das Anschlussstück in das Gegenstück gedrückt wird.
Beachten Sie das Verriegelungssystem der Anschlussstücke, wenn
Sie die Hydraulik-Schnellkupplungen der Serie 200 anschließen oder
trennen. Im Bund aller Anschlussstücke mit Innengewinde befinden
sich eine kleine Rille und eine kleine Kugel in der Nähe des Bundes.
Beim Verbinden oder Trennen müssen die Rille und die Kugel
aufeinander ausgerichtet sein.
Die Verriegelung verhindert, dass die Anschlussstücke mit Innen- bzw.
Außengewinde versehentlich voneinander getrennt werden, wenn sich
das Anbaugerät bewegt. Der Bund könnte sich auch versehentlich in
die Verriegelungsposition bewegen, wodurch es nicht möglich ist, die
Kupplungen zu verbinden oder zu trennen.
Trennen von Hydraulikschläuchen:
Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen
Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen.
300-700 mit der herkömmlichen Schnellkupplung haben
