3.5 USB-Schnittstelle

Die USB-Device Schnittstelle des PW100 steht als eine USB 2.0 Buchse vom Typ B an der Gehäusefront zur
Verfügung. Zum Anschluss eines PC verwenden Sie bitte ein USB-Kabel mit einem Stecker Typ A auf der
einen und einem Stecker Typ B auf der anderen Seite (nicht im Lieferumfang).

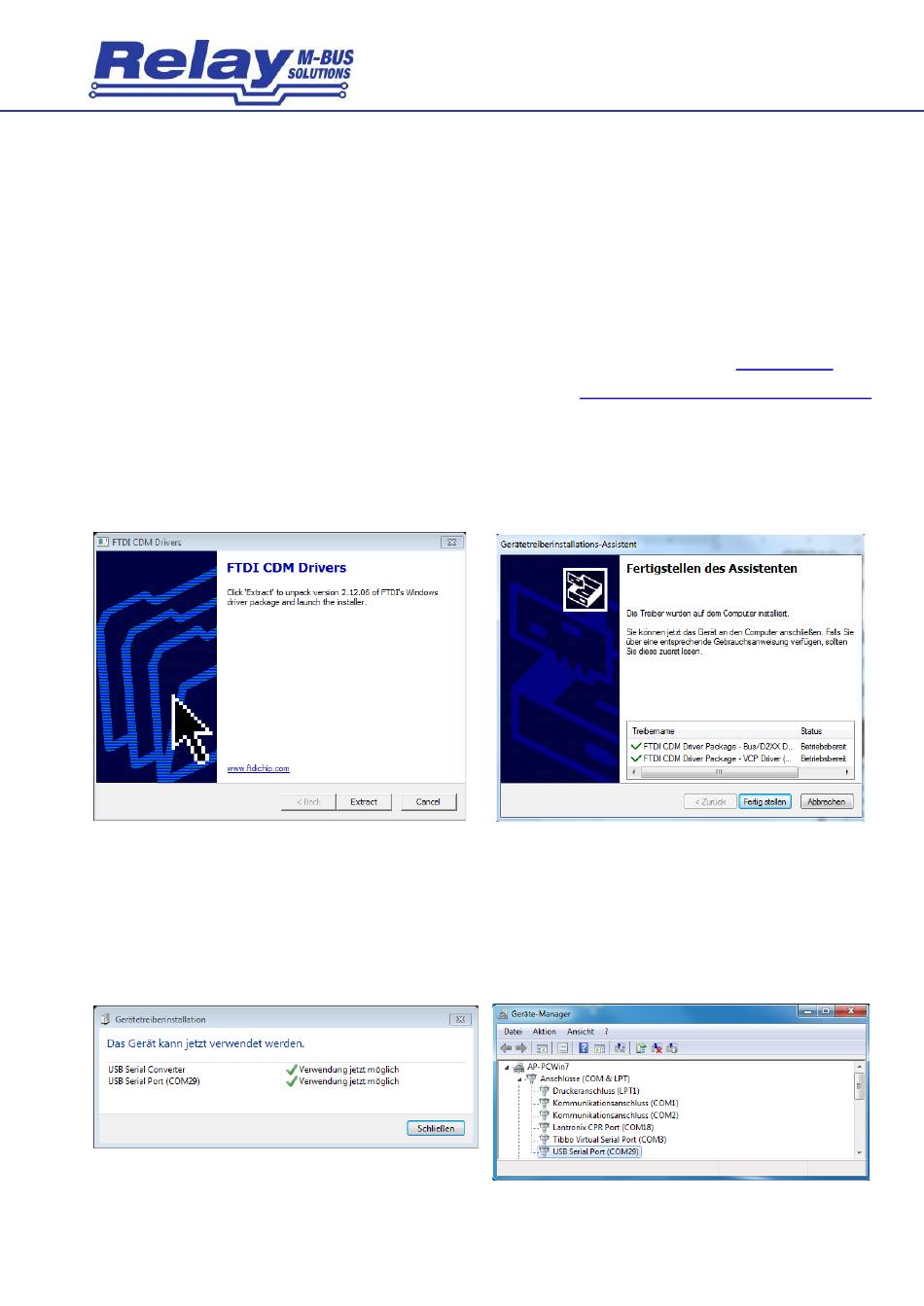

Bevor Sie die USB-Schnittstelle benutzen können, müssen Sie den Software-Treiber für den virtuellen Com-
port installieren. Dieser simuliert eine serielle Schnittstelle, die Sie wie gewohnt in Ihrer M-Bus Software ver-
wenden. Den Treiber finden Sie auf unserer CD „Tools&Docs", auf unserer Homepage www.relay.de oder
direkt bei FTDI Chip, dem Hersteller des verwendeten USB-Chips: http://www.ftdichip.com/Drivers/VCP.htm
(hier finden Sie auch Treiber für Linux, Mac OS und Linux). Nach dem Download starten Sie das Entpackpro-
gramm bitte mit Administrator-Rechten. Dazu klicken Sie im Dateiexplorer mit der rechten Maustaste auf die
Datei und wählen den Menüpunkt „Als Administrator ausführen" (Dateiname ist z.B.
CDM v2.12.06 WHQL Certified.exe). Anschließend wird die Software zunächst entpackt und dann installiert.
Jetzt können Sie den PC anschließen. Der USB-Treiber für den PW100 wird automatisch installiert und ein
neuer, virtueller Comport erzeugt. Die neue Comport-Nr. des seriellen USB-Ports wird nach Fertigstellung der
Installation angezeigt (hier: COM29). Sie können diese Nr. jederzeit im Gerätemanager unter Anschlüsse
nachschlagen (USB Serial Port) und – sofern gewünscht – über die erweiterten Einstellungen des Treibers
ändern. Bitte wählen Sie die entsprechende Comport-Nr. in Ihrer M-Bus Software aus.
