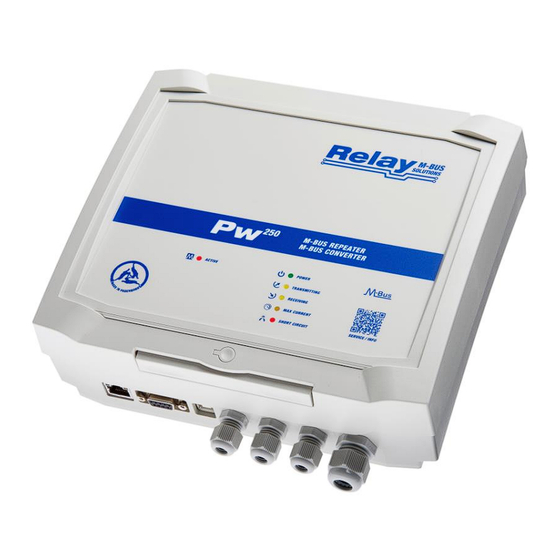

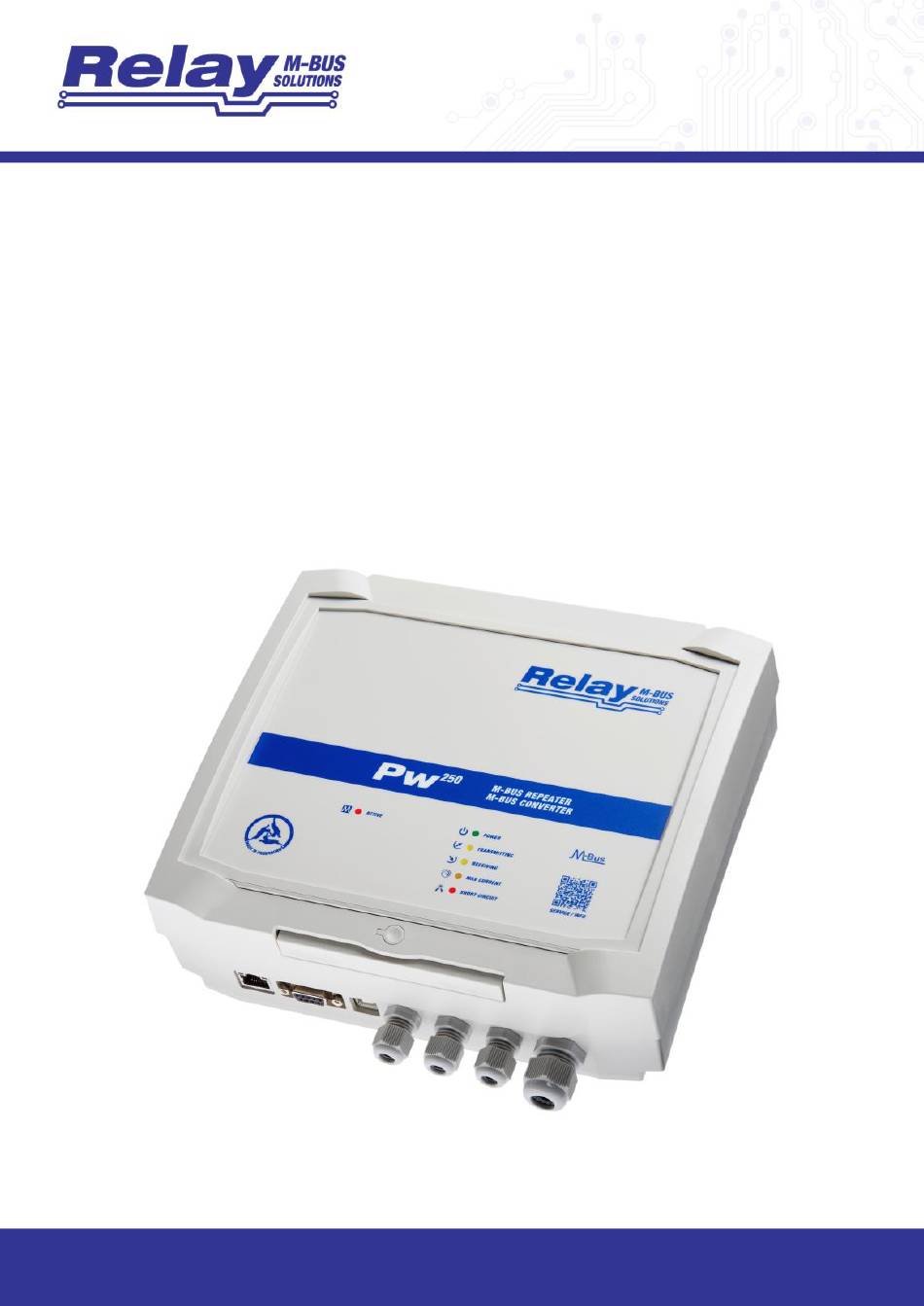

- Seite 1 PW250 M-Bus Konverter und Repeater für 250 Zähler Bedienungsanleitung Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
3.6.3 Einrichtung des Device Servers ....................11 3.6.4 Einrichten des virtuellen Ports ....................13 4. Technische Daten ........................... 15 4.1 Allgemeine Daten ..........................15 4.2 Daten der Schnittstellen ........................16 4.3 Bestellinformationen ......................... 16 © Relay GmbH 2016 www.relay.de PW250 · Bedienungsanleitung Version 1.0 - 03/2016... -
Seite 3: Leistungsmerkmale
2. Installation 2.1 Montage Die Montage des PW250-Gehäuses an einer Wand kann mit 4 Schrauben erfolgen. Das Bohrbild ist quadratisch (180 mm horizontal, 180 mm vertikal). Die Bohrungen haben einen Durchmesser von 5 mm. Alternativ lassen sich am Gehäuse Tragschienenhalter anbringen, um die Montage auf einer TS 35 Schiene zu ermöglichen (Zubehör: GHZ TSH35-2). -
Seite 4: Anschlüsse Im Klemmenraum
2.3 Schnittstellen am Gehäuse Ethernet RS232C Kabelverschraubungen Ethernet 10/100 MBit RJ45-Ethernetbuchse für eine Netzwerkverbindung RS232 RS232C D-SUB9 Buchse USB-Device USB-Anschluss eines eingebauten USB-RS232-Konverters (FTDI). Kabelverschraubungen für Netzanschluss, M-Bus, RS232C, RS485 und M-Bus IN PW250 · Bedienungsanleitung Version 1.0 - 03/2016... -
Seite 5: Led-Anzeigen
Device Server führt einen Neustart aus Alle weiteren Blinkmuster (Pattern) finden Sie in der Online-Hilfe im DS-Manager (F1-Taste) im Bereich Firmware Manuals / Device Server Application Firmware / Status LED Signals (Rot = Grün / Grün = Gelb). PW250 · Bedienungsanleitung Version 1.0 - 03/2016... -
Seite 6: Funktionsbeschreibung
PW250 3. Funktionsbeschreibung Der PW250 ist ein transparenter Pegelwandler von diversen Schnittstellen auf M-Bus für maximal 250 Zähler. Das Gerät ermöglicht extern verbundenen Controllern wie z.B. einer GLT, einer DDC oder einem PC die angeschlossenen Zähler mit einer M-Bus Software (nicht im Lieferumfang) auszulesen. Der PW250 kann auch als Repeater zur Erweiterung von M-Bus Netzen bzgl. -
Seite 7: Rs485-Schnittstelle
Die M-Bus Leitung des vorhandenen Masters oder Pegelwandlers wird an die mit M-Bus IN (Repeater) bezeichneten Klemmen angeschlossen. Die Polarität ist, wie bei M-Bus Slaves genormt, beliebig. Am M-Bus Ausgang des PW250 steht dann wieder ein aufbereitetes Signal zum Anschluss eines M-Bus Netzes zur Verfügung. Aufgrund der automatischen Messung der größtmöglichen Übertragungsgeschwindigkeit und der Wiederherstellung der Bitzeiten (Bit-Recovery) durch den Digital-Repeater lassen sich nahezu beliebig viele Repeater kaskadieren. -
Seite 8: Usb-Schnittstelle
PW250 3.5 USB-Schnittstelle Die USB-Device Schnittstelle des PW250 steht als eine USB 2.0 Buchse vom Typ B an der Gehäusefront zur Verfügung. Zum Anschluss eines PC verwenden Sie bitte ein USB-Kabel mit einem Stecker Typ A auf der einen und einem Stecker Typ B auf der anderen Seite (nicht im Lieferumfang). -
Seite 9: Ethernet-Schnittstelle
Sie die folgenden Schritte der Einrichtung durch. 3.6.1 IT-Vorbereitungen Die IT-Abteilung des Netzwerkes, in dem der PW250 betrieben werden soll, muss vorab die folgenden Punkte festlegen bzw. einstellen: Feste IP-Adresse muss bis auf den letzten Bereich übereinstimmen mit der IP-Adresse des auslesenden ... -
Seite 10: Software-Installation
(32-Bit Windows) oder tdst_5-09-12-x64.exe (64-Bit Windows) TDST = Tibbo Device Server Toolkit, 5-09-12 = Version 5.09.12 Stand August 2014) Die Installation der Treiber und Software-Tools ist nach einem Neustart des PCs abgeschlossen. PW250 · Bedienungsanleitung Version 1.0 - 03/2016... -
Seite 11: Einrichtung Des Device Servers
„Add“). Markieren Sie den zu konfigurierenden Device Server und betätigen den Knopf „Settings“. Damit gelangen Sie zu den Einstellungen des Gerätes, die Sie wie auf den folgenden Seiten gezeigt, verändern. Die Hilfe zum DS Manager können Sie mit der F1-Taste aufrufen. PW250 · Bedienungsanleitung Version 1.0 - 03/2016... - Seite 12 PW250 Empfohlene Einstellungen Markierte Werte ändern übernimmt die Einstellungen und startet das Gerät neu PW250 · Bedienungsanleitung Version 1.0 - 03/2016...
-
Seite 13: Einrichten Des Virtuellen Ports
Im Bridge-Modus wird natürlich auch kein virtueller Port benötigt, wenn z.B. zwei Device Server miteinander verbunden sind, also ein TCP001 (Serial Device Server) mit dem PW250. Bitte starten Sie den Tibbo – DS Manager (Start – Programme – Tibbo – Tibbo Device Server Toolkit – Tibbo VSP Manager. - Seite 14 Geräte-Einstellungen und Port-Zuordnungen über den DS-Manger bzw. VSP-Manager ändern. Den Device Server können Sie nach erfolgter Erstkonfiguration auch mit einem Webbrowser über seine IP-Adresse einstellen bzw. den Routing-Status kontrollieren. Das Passwort für das Login ist im Auslieferzustand leer. PW250 · Bedienungsanleitung Version 1.0 - 03/2016...
-
Seite 15: Technische Daten
10/100 Mbit Ethernet, USB-Device, RS232 (SUB-D9), RS232C (Klemme), RS485, Repeater (M-Bus IN) Klemmen 3 Paar Schraubklemmen für M-Bus, 3-fach Schraubklemme für RS232C, je 1 Paar Schraubklemmen für RS485 und Repeater, 4-fach Schraubklemme für Netzanschluss PW250 · Bedienungsanleitung Version 1.0 - 03/2016... -
Seite 16: Daten Der Schnittstellen
USB Kabel A auf B Stecker/Stecker, Länge = 1m, grau KA PATCH.5E RJ45 1M Netzwerk Patch Kabel CAT5E FTP, Länge = 1m, grau GHZ TSH35-2 Tragschienenhalter-Set TH35 incl. Schrauben GHZ Lock Zylinderschloss für Frontdeckel PW250-Gehäuse incl. 2 Schlüssel PW250 · Bedienungsanleitung Version 1.0 - 03/2016...
