3.3 RS485-Schnittstelle

Eine 2-Draht RS485 Schnittstelle wird an die mit RS485 (A = + und B = -) bezeichneten Klemmen angeschlos-
sen. Bitte beachten Sie, dass es sich hier um eine transparente Schnittstelle ohne Adressierung auf dem
RS485-Bus handelt. Die Richtungssteuerung der halbduplexen 2-Draht-Verbindung ist so ausgeführt, dass
das Gerät im Grundzustand passiv (Empfänger ein, Sender aus) geschaltet ist und bei vom M-Bus zu über-
tragenden Zählerdaten aktiv (Empfänger aus, Sender ein) wird. Der Pegelwandler bleibt noch für etwa 50ms
nach dem letzten übertragenen Space (0-Bit) des Zählers auf der RS485 aktiv. Während dieser Zeit sollte die
Master-Software keine erneute Anfrage an die angeschlossenen Zähler starten.
Der RS485-Bus wird vom Werk aus nicht mit einem Widerstand abgeschlossen. Wenn ein Abschluss benötigt
wird, kann ein entsprechend dimensionierter externer Widerstand, z.B. 120 Ω zw. den Klemmen A+ und B-
angeschlossen werden.

3.4 Repeater-Schnittstelle

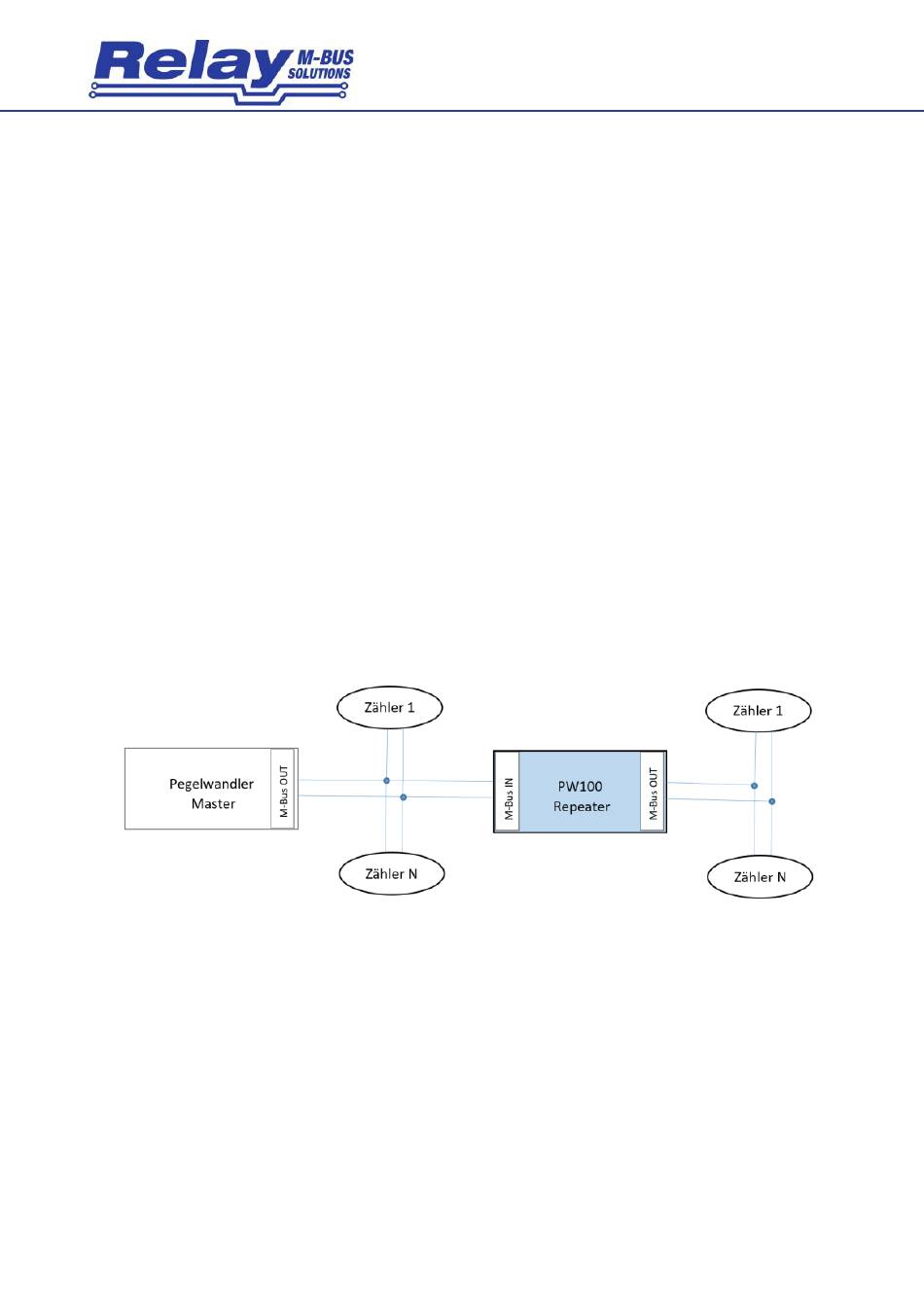

Der PW100 kann als sog. Repeater, zur Netzwerkerweiterung für existierende M-Bus Systeme verwendet
werden, wenn die maximale Anzahl der Zähler oder die maximale Kabellänge für die Installation überschritten
wurde. Bis zu 100 Endgeräte und bis zu 4km Kabel (JYSTY 1 x 2 x 0.8) bei 2400 Baud Übertragungsge-
schwindigkeit können an einen Repeater angeschlossen werden.
Die M-Bus Leitung des vorhandenen Masters oder Pegelwandlers wird an die mit M-Bus Repeater bezeich-
neten Klemmen angeschlossen. Die Polarität ist, wie bei M-Bus Slaves genormt, beliebig. Am M-Bus Ausgang
des PW100 steht dann wieder ein aufbereitetes Signal zum Anschluss eines M-Bus Netzes zur Verfügung.
Aufgrund der automatischen Messung der größtmöglichen Übertragungsgeschwindigkeit und der Wiederher-
stellung der Bitzeiten (Bit-Recovery) durch den Digital-Repeater lassen sich nahezu beliebig viele Repeater
kaskadieren. Damit sind nahezu unbeschränkte M-Bus Netze möglich.
