1. Leistungsmerkmale

- M-Bus Pegelwandler für 100 Endgeräte
- Transparente Pegelwandlung von diversen Schnittstellen auf M-Bus
- Ethernet 10/100BaseT und USB 2.0 mit Treiber für virtuellen Comport
- 2 x RS232C auf Klemmen (TXD, RXD, GND)
- 2-Draht RS485-Schnittstelle (nicht adressierbar)
- Repeater-Funktion als M-Bus Verstärker zur Erweiterung von M-Bus Netzen
- Galvanische Trennung aller Schnittstellen zum M-Bus
- Intelligente Schnittstellen-Zugriffssteuerung durch Microcontroller
- Externes Weitbereichsnetzteil für weltweiten Einsatz
- Gehäuse für Montage auf Hutschiene

2. Installation

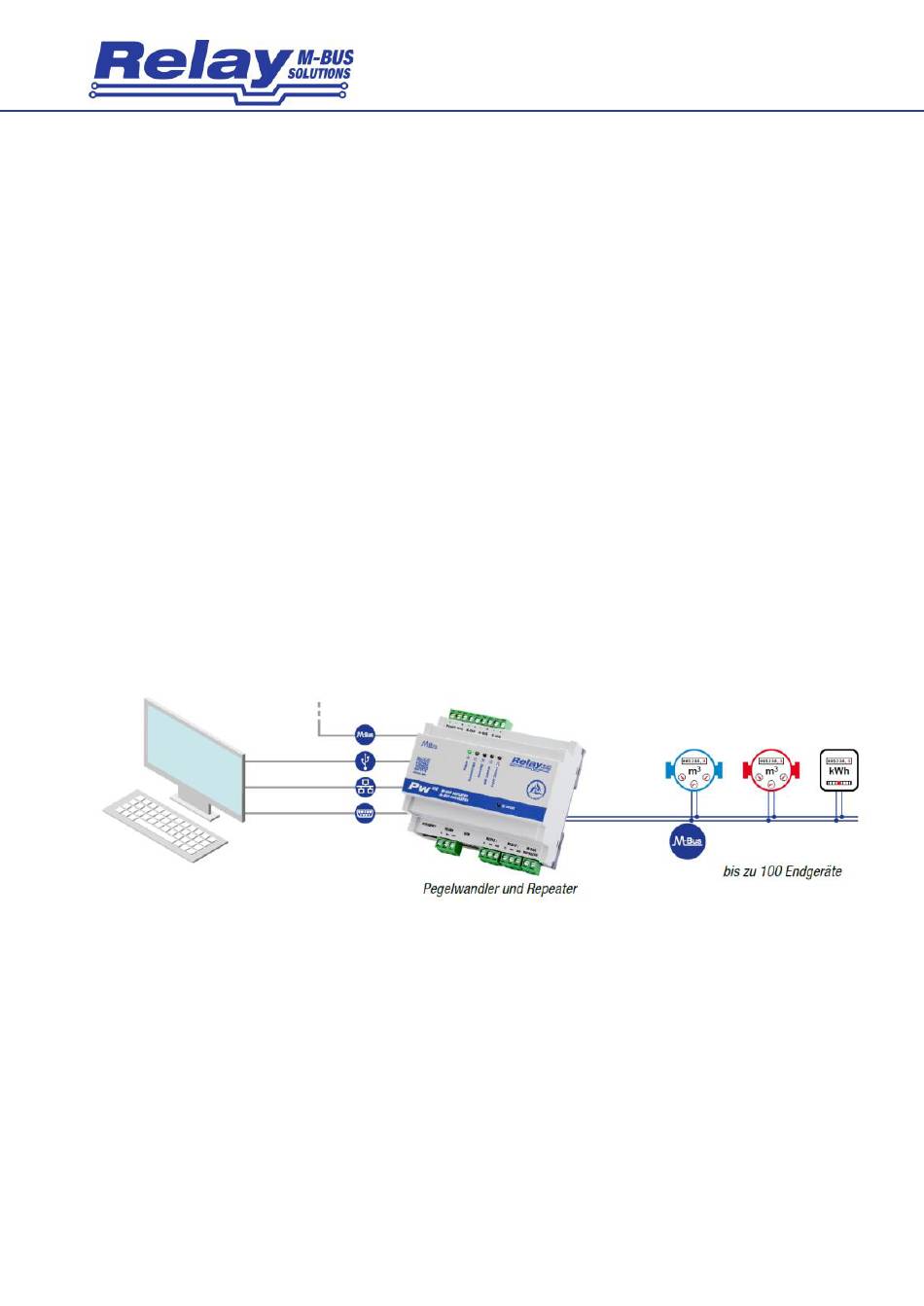

2.1 Prinzipdarstellung

2.2 Montage

Die Montage des PW100-Gehäuses erfolgt auf einer Hutschiene vom Typ TS35. Das Gehäuse belegt in der
Breite 6 Teilungseinheiten (6 TE) auf der Schiene und passt aufgrund der niedrigen Bauhöhe von 60 mm nicht
nur in einen Schaltschrank, sondern auch in einen Zählerschrank unter die Abdeckungen.
Das Gerät benötigt eine externe Spannungsversorgung von ca. 42VDC. Wir empfehlen dringend, unser Netz-
teil NT016 zu verwenden. Bei Betrieb des PW100 mit einem anderen Netzteil kann die Funktion des PW100
gestört sein. Das NT016 hat ebenfalls die Bauhöhe 60 mm und in der Breite nur 2 Teilungseinheiten (2 TE).
