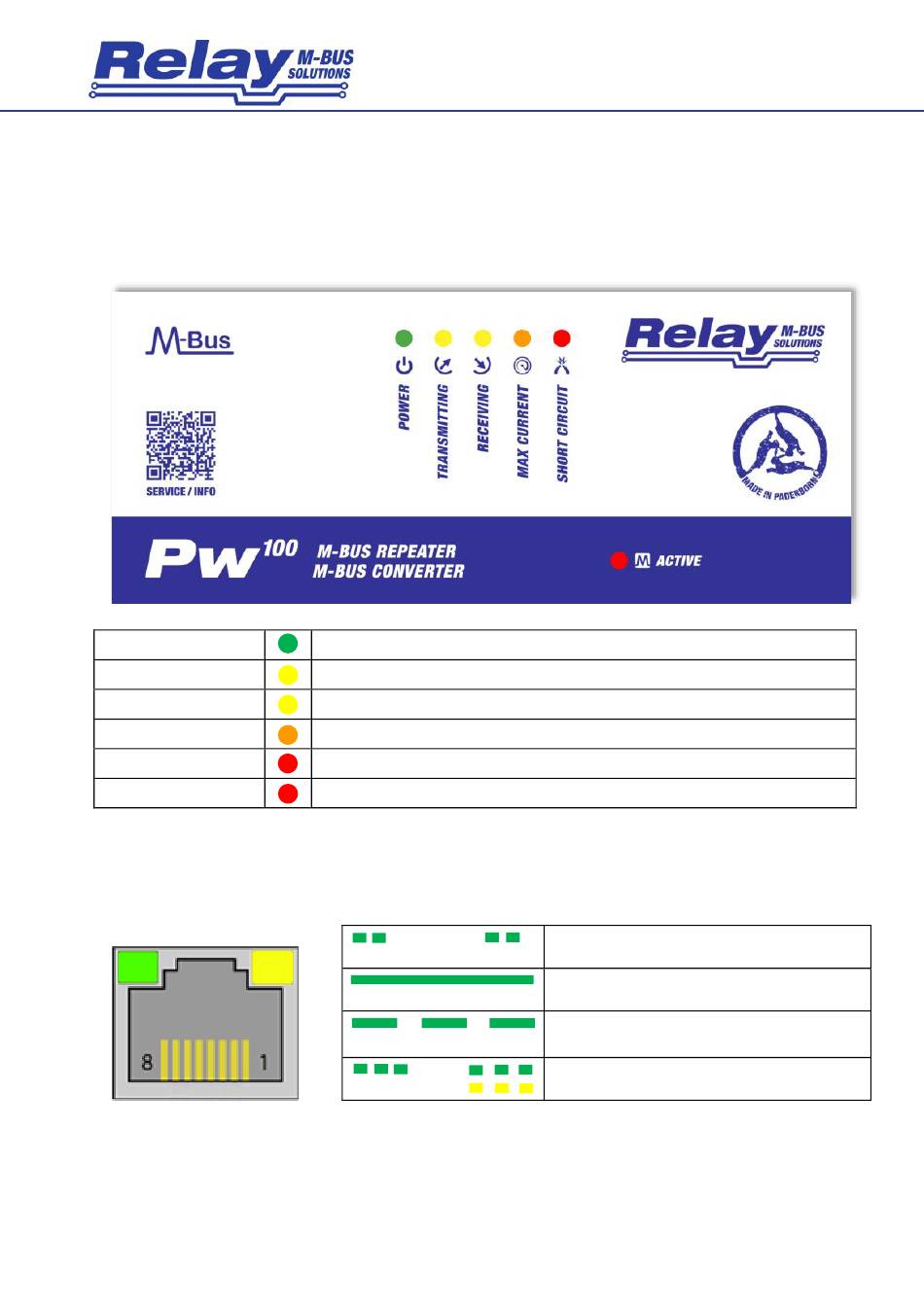

2.4 LED-Anzeigen

Im Frontdeckel zeigen insgesamt 6 Leuchtdioden den Zustand des M-Bus an. Eine leuchtende LED hat die
folgende Bedeutung:
POWER
TRANSMITTING
RECEIVING
MAX CURRENT
SHORT CIRCUIT
M-BUS ACTIVE
Zwei LEDs in der RJ45- Ethernet-Buchse zeigen den Status des Netzwerks und des virtuellen Comport. Ohne
Netzwerkkabel blinken die LEDs mit etwa 20% der normalen Helligkeit. Sobald ein Netzwerk angeschlossen
wird, wechselt die Helligkeit auf 100%. Die wichtigsten Blinkmuster haben die folgenden Bedeutungen:
Alle weiteren Blinkmuster (Pattern) finden Sie in der Online-Hilfe im DS-Manager (F1-Taste) im Bereich Firm-
ware Manuals / Device Server Application Firmware / Status LED-Signals (Rot = Grün / Grün = Gelb).
PW100 · Bedienungsanleitung Version 1.0 - 11/2020
Die M-Bus Ausgangsspannung ist eingeschaltet
Der Master sendet Daten
Mindestens ein Zähler antwortet mit Daten
Die Maximalzahl angeschlossener Zähler ist überschritten (Warnstrom)
M-Bus Überstrom / Kurzschluss (2 Hz Blinken)
Eine Schnittstelle ist aktiv und belegt den M-Bus exklusiv.
Keine Verbindung aufgebaut
Eine Verbindung ist aktiv
Eine Verbindung ist aufgebaut und eine
Kommunikation findet statt
Device Server führt einen Neustart aus
