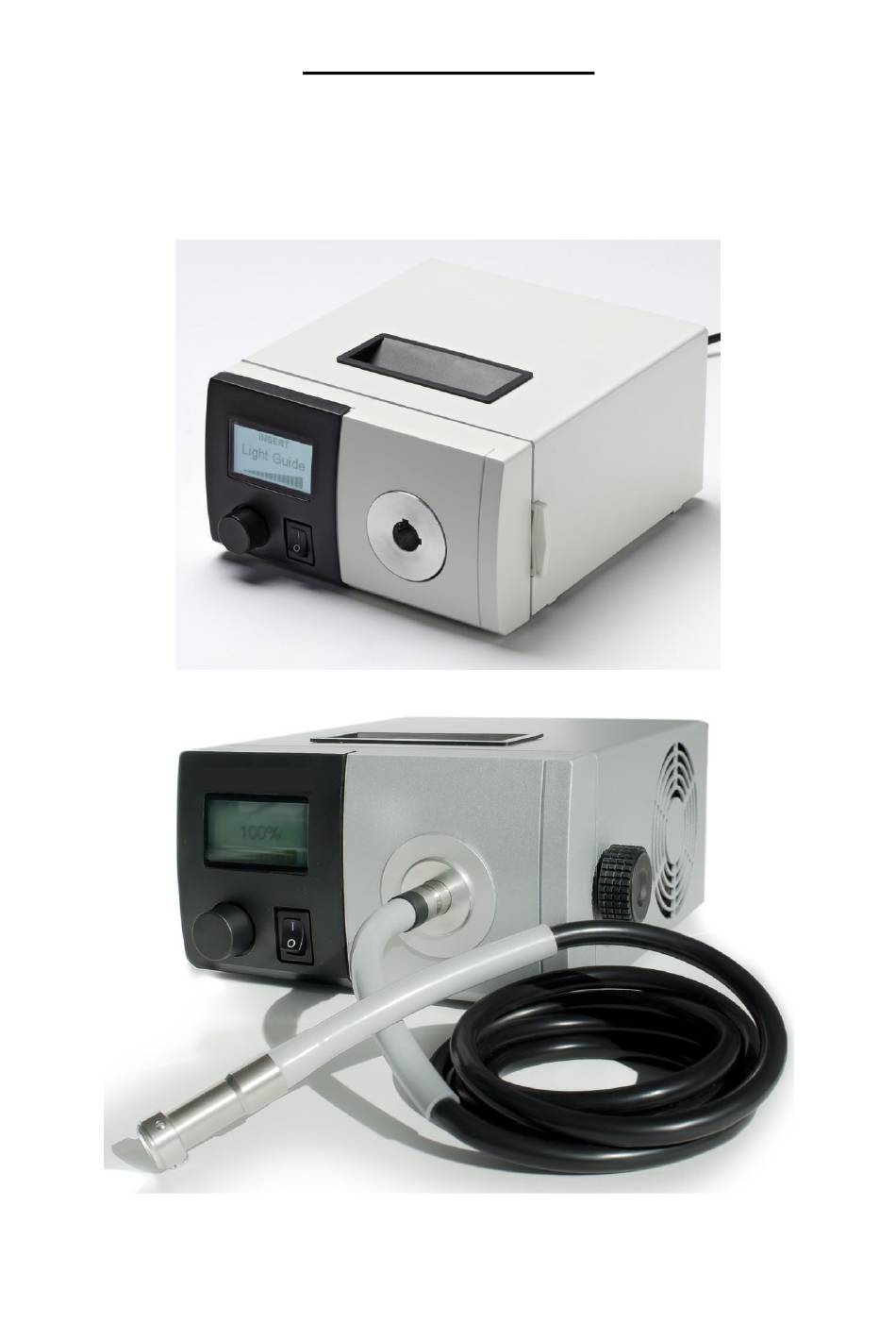

- Seite 1 Bedienungsanleitung LED Lichtquelle F3000 | F5100 | F5100 Endo | F5000...
- Seite 3 Rückseite kann je nach Gerät auch anders aussehen. 1) maximale Einschraubtiefe 7mm von Gehäuseaußenkante beachten 2) Maß bis zum Scheitel der Frontblende 1 ..Ein/Aus Schalter 2 ..Drehknopf mit Druckfunktion 3 ..Display 4 ..Lichtleiteranschluß 5 ..Filterfassung 6 ..
-
Seite 4: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Dieses Produkt ist für Beleuchtungsaufgaben im Bereich der Stereomikroskopie und Endoskopie für den Industrie- und Laboreinsatz entwickelt und vorgesehen. Die angewandten Normen und Richtlinien sind im Kapitel "Technische Daten" angeführt. Diese Lichtquelle erzeugt Licht, das durch Lichtleiter zum Mikroskop oder zum auszuleuchtenden Objekt geführt werden kann. - Seite 5 Betreiben Sie das Gerät niemals unbeaufsichtigt! Das Gerät darf nur mit der vorgeschriebenen Versorgungsspannung betrieben werden. Stellen Sie nur soviel Helligkeit ein, wie es zum Arbeiten unbedingt nötig ist. Eine höhere Helligkeitseinstellung kann die Augen reizen, belastet das Objekt und reduziert dazu die Lebensdauer des Gerätes.
-
Seite 6: Betrieb
Betrieb Packen Sie die Lichtquelle aus und entfernen Sie alle eventuell vorhandene Schutzfolien. Manche Ausführungen haben einen Staubschutzstöpsel am Lichtleiter-Ausgang. Entfernen Sie diesen vor Verwendung und bewahren Sie ihn für spätere Lagerung und Transportzwecke der Lichtquelle auf. Nehmen Sie die Lichtquelle am Handgriff (6) und stellen Sie diese an den gewünschten Ort. Stecken Sie den benötigten Lichtleiter in die dafür vorgesehene Öffnung (4) an der Lichtquelle und positionieren ihn wunschgemäß. - Seite 7 Filter (nicht bei allen Lichtquellen vorhanden) In den Filterhalter (5) können bei Bedarf diverse Filter installiert werden. Ziehen Sie dazu den Filterhalter einfach aus dem Gerät heraus. Verwenden Sie nur saubere und vom Hersteller freigegebene Filter. Beachten Sie, dass ein Filter während des Betriebes und unmittelbar danach heiß werden kann! Lichtleiter Adapter (nicht bei allen Lichtquellen vorhanden) Bei manchen Modellen kann die Verwendung von Adaptern notwendig sein.
- Seite 8 Einstellungsmöglichkeiten: Durch langes drücken des Drehknopfes kann das Menü jederzeit verlassen werden. Prüfen Sie unsere Homepage oder fragen Sie Ihren Händler ob für dieses Produkt Updates mit neuen Funktionen zur Verfügung stehen. F3000 | F5000 Menüpunkt Wertebereich Bemerkung SETTINGS...
- Seite 9 TRIG. (PHASE) BRIGHTNESS 30-100% PULSE >10µs Pulsdauer PERIOD µs Periodendauer SHUTTER LIGHT ON | OFF Start/Stopp von Flash SYSTEM FOOTSW. TOGGLE+DIM Ein/Ausschalten mittels Fußtaster, durch längeres drücken auf den Fußtaster kann gedimmt werden TOGGLE Ein/Ausschalten mittels Fußtaster PUSH ON Lichtquelle aktiviert, solange gedrückt wird PUSH OFF Lichtquelle deaktiviert, solange gedrückt wird PRESETS...
-
Seite 10: Technische Daten
Technische Daten F3000 F5000 F5100 F5100 Endo Maße (BxTxH) ca. 170x196x98 ca. 170x205x98 ohne vorstehende Teile ohne vorstehende Teile Gewicht ca. 3,8kg ca. 2kg ca. 3,8kg ca. 2kg Leuchtmittel High Power LEDs Helligkeit ca. 470lm bei ca. 900lm bei ca. 1200lm ca. - Seite 32 Photonic Optische Geräte GmbH&CoKG Seeböckgasse 59 A-1160 Vienna ℡ +43-1- 486 56 91-0 +43-1- 486 56 91-47 Edition: 20.02.2017 sales.fo@photonic.at Doc. No: 633-18-003(e) www.photonic.at...
