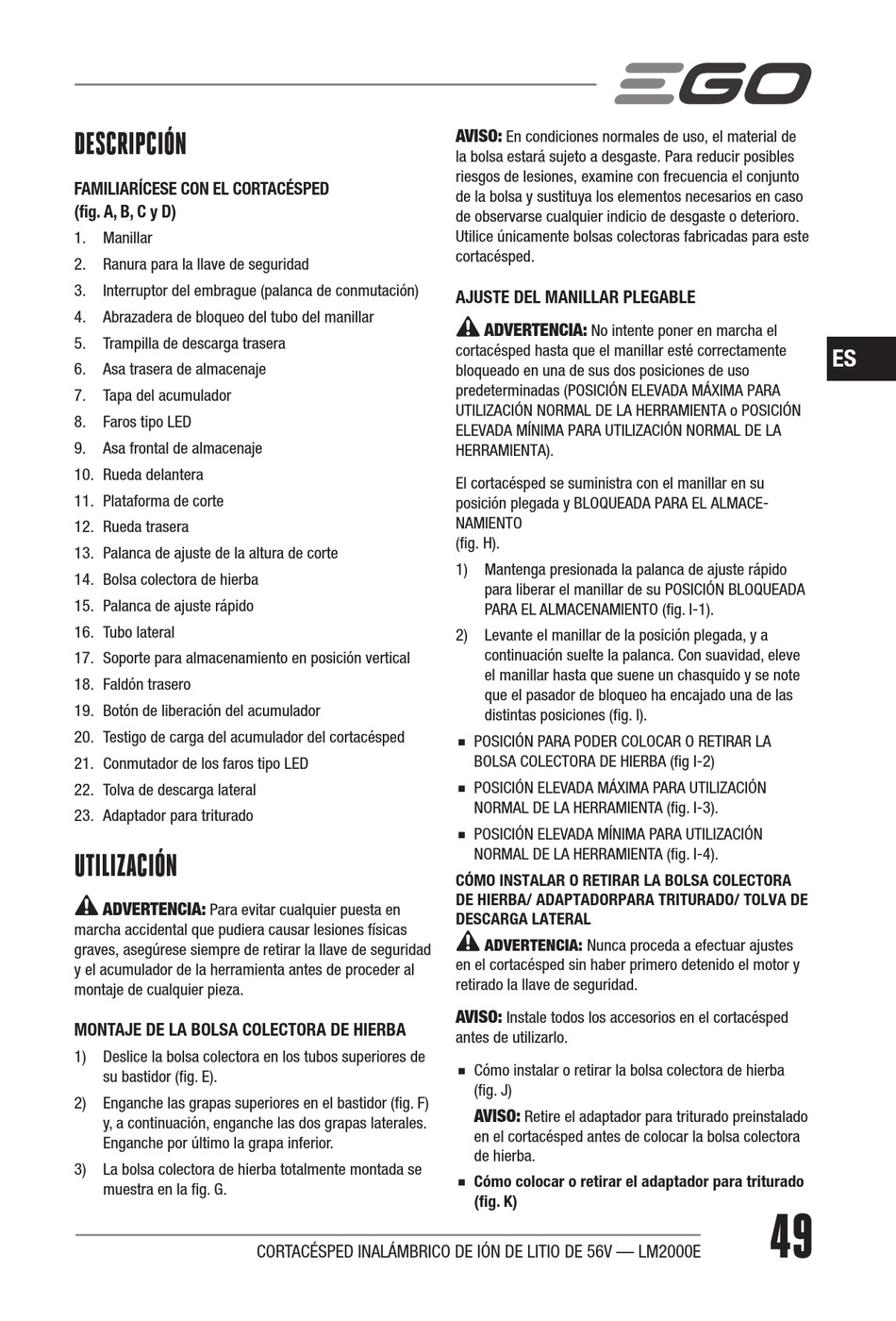

Ego Power+ LM2000E Bedienungsanleitung Seite 49

DESCRIPCIÓN
FAMILIARÍCESE CON EL CORTACÉSPED
(fig. A, B, C y D)
1. Manillar
2. Ranura para la llave de seguridad
3. Interruptor del embrague (palanca de conmutación)
4. Abrazadera de bloqueo del tubo del manillar
5. Trampilla de descarga trasera
6. Asa trasera de almacenaje
7. Tapa del acumulador
8. Faros tipo LED
9. Asa frontal de almacenaje
10. Rueda delantera
11. Plataforma de corte
12. Rueda trasera
13. Palanca de ajuste de la altura de corte
14. Bolsa colectora de hierba
15. Palanca de ajuste rápido
16. Tubo lateral
17. Soporte para almacenamiento en posición vertical
18. Faldón trasero
19. Botón de liberación del acumulador
20. Testigo de carga del acumulador del cortacésped
21. Conmutador de los faros tipo LED
22. Tolva de descarga lateral
23. Adaptador para triturado
UTILIZACIÓN
ADVERTENCIA:
Para evitar cualquier puesta en
marcha accidental que pudiera causar lesiones físicas
graves, asegúrese siempre de retirar la llave de seguridad
y el acumulador de la herramienta antes de proceder al
montaje de cualquier pieza.
MONTAJE DE LA BOLSA COLECTORA DE HIERBA
1) Deslice la bolsa colectora en los tubos superiores de
su bastidor (fig. E).
2) Enganche las grapas superiores en el bastidor (fig. F)
y, a continuación, enganche las dos grapas laterales.
Enganche por último la grapa inferior.
3) La bolsa colectora de hierba totalmente montada se
muestra en la fig. G.
CORTACÉSPED INALÁMBRICO DE IÓN DE LITIO DE 56V — LM2000E
AVISO:
En condiciones normales de uso, el material de
la bolsa estará sujeto a desgaste. Para reducir posibles
riesgos de lesiones, examine con frecuencia el conjunto
de la bolsa y sustituya los elementos necesarios en caso
de observarse cualquier indicio de desgaste o deterioro.
Utilice únicamente bolsas colectoras fabricadas para este
cortacésped.
AJUSTE DEL MANILLAR PLEGABLE
ADVERTENCIA:
No intente poner en marcha el
cortacésped hasta que el manillar esté correctamente
bloqueado en una de sus dos posiciones de uso
predeterminadas (POSICIÓN ELEVADA MÁXIMA PARA
UTILIZACIÓN NORMAL DE LA HERRAMIENTA o POSICIÓN
ELEVADA MÍNIMA PARA UTILIZACIÓN NORMAL DE LA
HERRAMIENTA).
El cortacésped se suministra con el manillar en su
posición plegada y BLOQUEADA PARA EL ALMACE-
NAMIENTO
(fig. H).
1) Mantenga presionada la palanca de ajuste rápido
para liberar el manillar de su POSICIÓN BLOQUEADA
PARA EL ALMACENAMIENTO (fig. I-1).
2) Levante el manillar de la posición plegada, y a
continuación suelte la palanca. Con suavidad, eleve
el manillar hasta que suene un chasquido y se note
que el pasador de bloqueo ha encajado una de las
distintas posiciones (fig. I).
◾
POSICIÓN PARA PODER COLOCAR O RETIRAR LA
BOLSA COLECTORA DE HIERBA (fig I-2)
◾
POSICIÓN ELEVADA MÁXIMA PARA UTILIZACIÓN
NORMAL DE LA HERRAMIENTA (fig. I-3).
◾
POSICIÓN ELEVADA MÍNIMA PARA UTILIZACIÓN
NORMAL DE LA HERRAMIENTA (fig. I-4).
CÓMO INSTALAR O RETIRAR LA BOLSA COLECTORA
DE HIERBA/ ADAPTADORPARA TRITURADO/ TOLVA DE
DESCARGA LATERAL
ADVERTENCIA: Nunca proceda a efectuar ajustes
en el cortacésped sin haber primero detenido el motor y
retirado la llave de seguridad.
AVISO:
Instale todos los accesorios en el cortacésped
antes de utilizarlo.
◾
Cómo instalar o retirar la bolsa colectora de hierba
(fig. J)
AVISO:
Retire el adaptador para triturado preinstalado
en el cortacésped antes de colocar la bolsa colectora
de hierba.
◾
Cómo colocar o retirar el adaptador para triturado
(fig. K)
ES
49
