9 Einstellungen

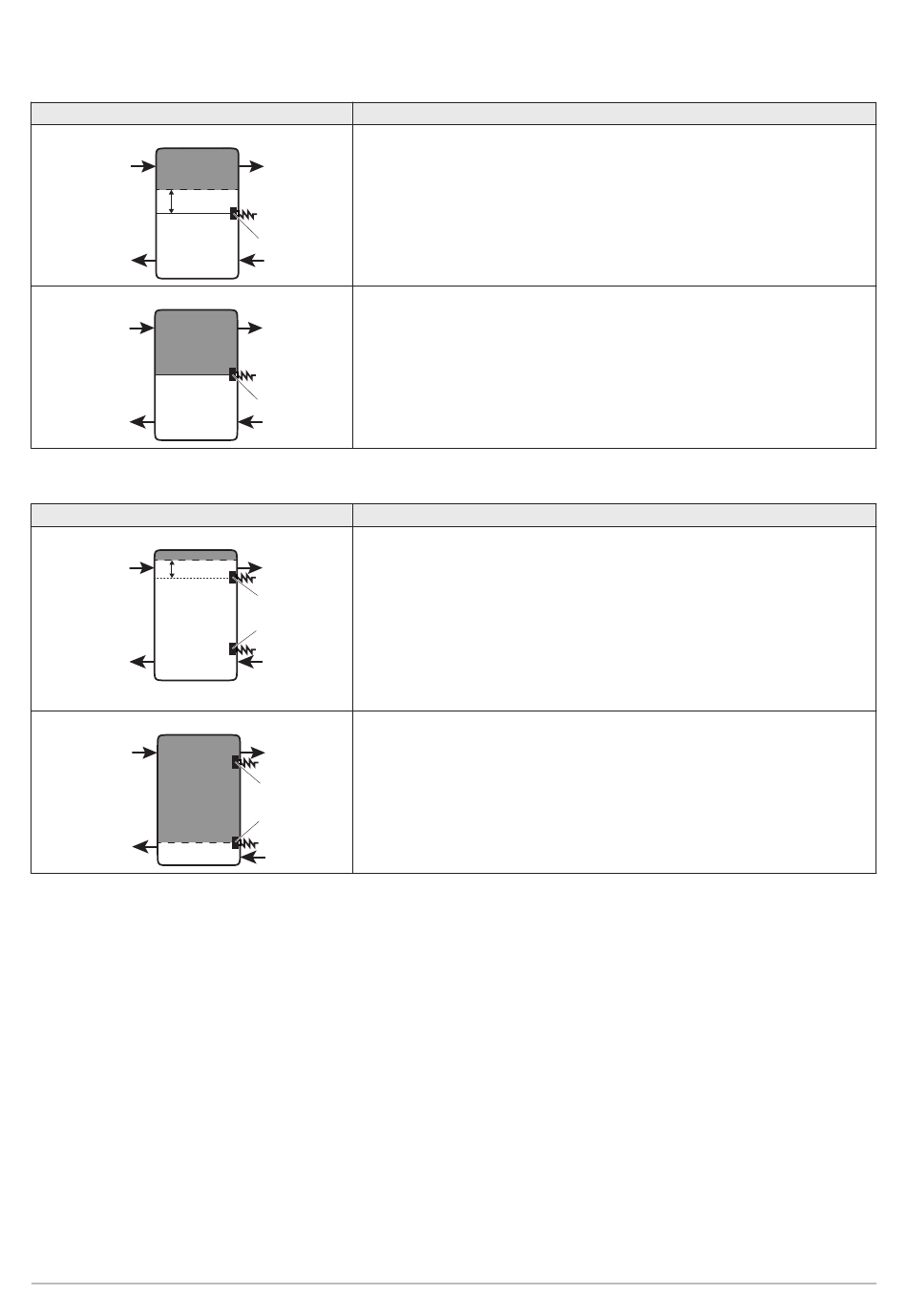

Tab.64 Steuerung des Pufferspeichers mit einem Fühler
Status des Pufferspeichers
Abb.70 Pufferspeicher unter Anforderung
2
Abb.71 Pufferspeicher aufgeladen
Tab.65 Regelung des Pufferspeichers mit zwei Fühlern (optional)
Status des Pufferspeichers
Abb.72 Pufferspeicher unter Anforderung
2
Abb.73 Pufferspeicher aufgeladen
74 BLW Split–P 6–27 C
Beschreibung
Der Pufferspeicher befindet sich unter Aufladeanforderung, wenn die vom
Fühler gemessene Temperatur weniger als die Differenz zwischen dem Puf­
ferspeicher-Temperatursollwert und der Temperaturhysterese beträgt.
1 Fühlertemperatur = Pufferspeicher-Solltemperatur – Hyster. PS-
Beladung (BP014): Einschalthysterese Pufferspeicherbeladung
2 Hyster. PS-Beladung (BP014) : Einschalthysterese
1
Pufferspeicherbeladung
MW-1000347-2
Der Pufferspeicher ist aufgeladen, wenn die vom Fühler gemessene Tempe­
ratur gleich dem Temperatursollwert des Pufferspeichers ist.
1 Fühlertemperatur = Pufferspeicher-Solltemperatur + Hyst. Ende
Puffersp.(BP019): Einschalthysterese Pufferspeicherbeladung
1
MW-1000346-2
Beschreibung
Der Pufferspeicher befindet sich unter Aufladeanforderung, wenn die vom
oberen Fühler gemessene Temperatur weniger als die Differenz Temperatur­
sollwert - Temperaturhysterese beträgt.
1
1 Temperatur oberer Pufferspeicherfühler = Pufferspeicher-Solltempera­
tur – Hyster. PS-Beladung(BP014): Einschalthysterese
3
Pufferspeicherbeladung
2 Hyster. PS-Beladung (BP014): Einschalthysterese
Pufferspeicherbeladung )
MW-1000352-2
3 Temperatur des unteren Pufferspeicherfühlers
Der Pufferspeicher ist aufgeladen, wenn die vom unteren Fühler gemessene
Temperatur gleich dem Temperatursollwert des Pufferspeichers ist.
1 Temperatur des oberen Pufferspeicherfühlers
3 Temperatur unterer Pufferspeicherfühler = Pufferspeicher-Solltempe­
1
ratur + Hyst. Ende Puffersp.(BP019): Einschalthysterese
Pufferspeicherbeladung
3
MW-1000344-2
