BROTJE Split Inverter Installations- Und Wartungsanleitung Seite 44

6 Installation
X27 Stromversorgung der Wärmepumpe-Umwälzpumpe
X28 Temperaturfühler:
T dhw 1: Temperaturfühler unten am DHW
Warmwasserspeicher(optional)
T dhw 2: Temperaturfühler oben am DHW-Speicher
T out: nicht verwendet

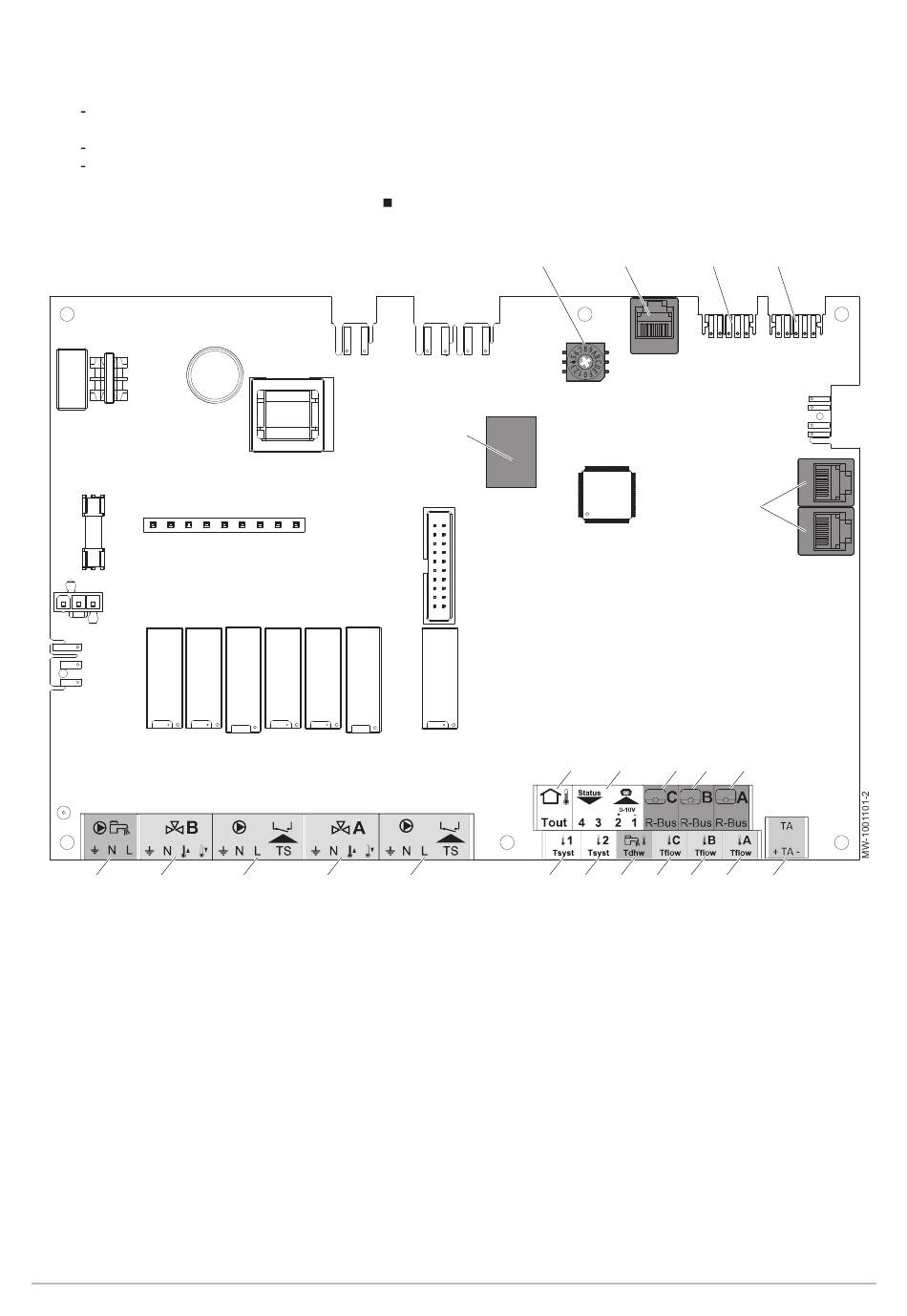

Abb.41
17 16
1 R-Bus: Raumfühler, Thermostat IWR IDA (R-Bus),
Ein/Aus-Thermostat, modulierender Thermostat oder
OpenTherm Thermostat - Kreis CIRCA1
2 R-Bus: Raumfühler, Thermostat IWR IDA (R-Bus),
Ein/Aus-Thermostat, modulierender Thermostat oder
OpenTherm Thermostat - Kreis CIRCB1
3 R-Bus: Raumfühler, Thermostat IWR IDA (R-Bus),
Ein/Aus-Thermostat, modulierender Thermostat oder
OpenTherm Thermostat - Kreis CIRCC1
4 Programmierbar und 0-10 V Eingang
5 Außentemperaturfühler
6 Fremdstromanode
7 Vorlauffühler - Kreis CIRCA1
8 Vorlauffühler - Kreis CIRCB1
9 Vorlauffühler - Kreis CIRCC1
10 Warmwasserfühler am zweiten Warmwasserkreis
DHW1
44 BLW Split–P 6–27 C
15 14 13
Beschreibung der IWR RMS (SCB-10) Regelungsplatine
23
22
5
12 11 10
11 Anlagenfühler 2
12 Anlagenfühler 1
13 Pumpe und Sicherheitsthermostat - Kreis CIRCA1
14 3-Wege-Ventil - Kreis CIRCA1
15 Pumpe und Sicherheitsthermostat - Kreis CIRCB1
16 3-Wege-Ventil - Kreis CIRCB1
17 Warmwasserspeicherpumpe bei Nutzung eines
zweiten Warmwasserkreises
18 Stecker für S-BUS-Kabel für Kaskade
19 L-BUS-Anschluss
20 L-BUS Anschluss an die EHC–05 Regelungsplatine
21 Tool-Steckverbinder
22 SteckerMod-BUS
23 Codierrad, wählt die Erzeugernummer in der
Kaskade
21 19 20
X2
18
4 3 2 1
9 8 7 6
7684558 - v06 - 18102018
X3
