REACT P-X
Anschluss
1–2 – Betriebsspannung
1–3 – Steuersignal (Y)
1–4 – Istwertsignal (U)
A–B – Modbus
Für weitere Berechnungen von Y und U siehe die Formeln auf
Seite 8.
Belastung am Ausgang 4: max. 0,5 mA
HINWEIS! Der elektrische Anschluss des Motors ist werkseitig nicht
fertiggestellt.
GUAC
1
2
3
4
A A
B
Y
U
CA CB
-
+
-
+
a.
b.
N
L
A
B
-
+
24 V AC/DC
Modbus

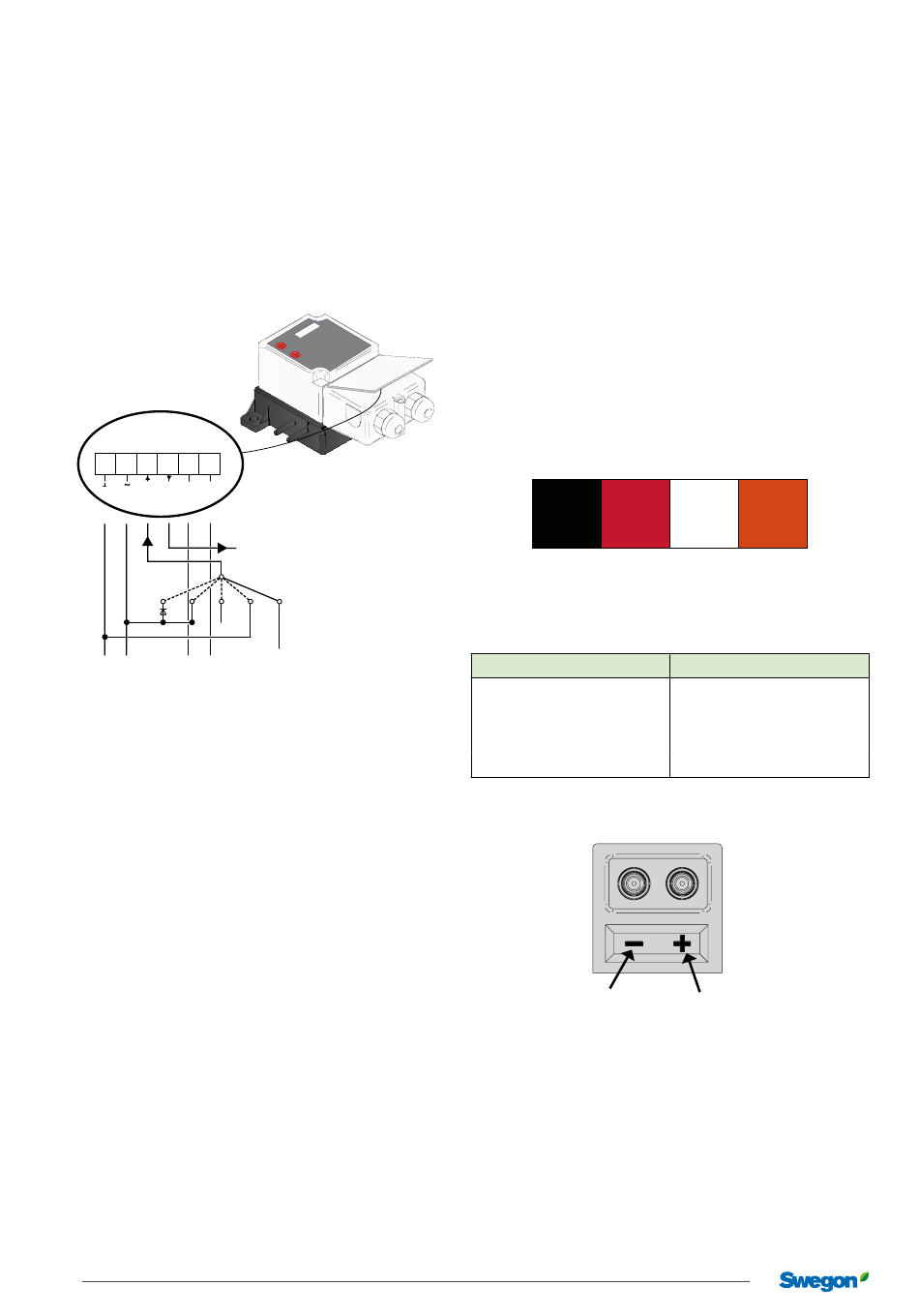

Abb. 7. Schaltplan, normal und Federrücklauf.
Regelung und Zwangssteuerung über
analoges Steuersignal
Siehe Anschluss im Schaltplan Abb. 7.
a. Klappe öffnen: 24 VAC (L) über Diode/Gleichrichter
(positive Halbwelle)
b. Regelung anhand des eingestellten Werts: 24 VAC/DC (L)
c. Regelung anhand des eingestellten minimalen Werts:
Modus = 0–10 V, kein Steuersignal
d. Klappe schließen: 24 VAC/DC (N)
• Modus = 0–10 V, minimaler Wert = 0
• Modus = 2–10 V
e. Regelung anhand des Steuersignals 0–10 V / 2–10 V
• Modus = 0–10 V
0 V= minimaler Wert
10 V= maximaler Wert
• Modus = 2–10 V
0 V = Klappe schließen
2 V = minimaler Wert
10 V = maximaler Wert
4
Konstruktionsänderungen vorbehalten.
24 V AC/DC
0..10/(2..10) V
0..10/(2..10) V
0..10 V DC
(2..10 V DC)
c.
d.
e.
0..10 V DC
(2..10 V DC)
Anschluss Signalkabel
Zwischen Stellantrieb und den Anschlusskabeln des Reglers
wird ein Signalkabel gemäß den Zahlen / der Farbkodierung
angeschlossen.
Beispielsweise 1 auf 1 oder schwarz auf schwarz.
Anschlusspunkte und Signalkabel sind nicht enthalten.
Regler
Festes Anschlusskabel,
1000 mm mit Leitungsquerschnitt
Stellantrieb
Festes Anschlusskabel,
1000 mm mit Leitungsquerschnitt
1 2 3
BK RD
Abb. 8. Anschlusskabel Regler und Stellantrieb.
Kabellänge
Maximale Kabellänge zwischen Regler und Stellantrieb.
Kabelquerschnitt
0,75 mm
2
2
1,0 mm
2
1,5 mm
2
2,5 mm
Druckschlauch
Druckschlauch bei Abluftmontage
Abb. 9. Schlauchkupplungen Regler.
20200910
4 x 0,75 mm
Siehe Abb. 8 unten
4 x 0,75 mm
Siehe Abb. 8 unten
4
OG
WH
Max. Kabellänge
20 m
30 m
45 m
75 m
Druckschlauch bei Zuluftmontage
2
2
