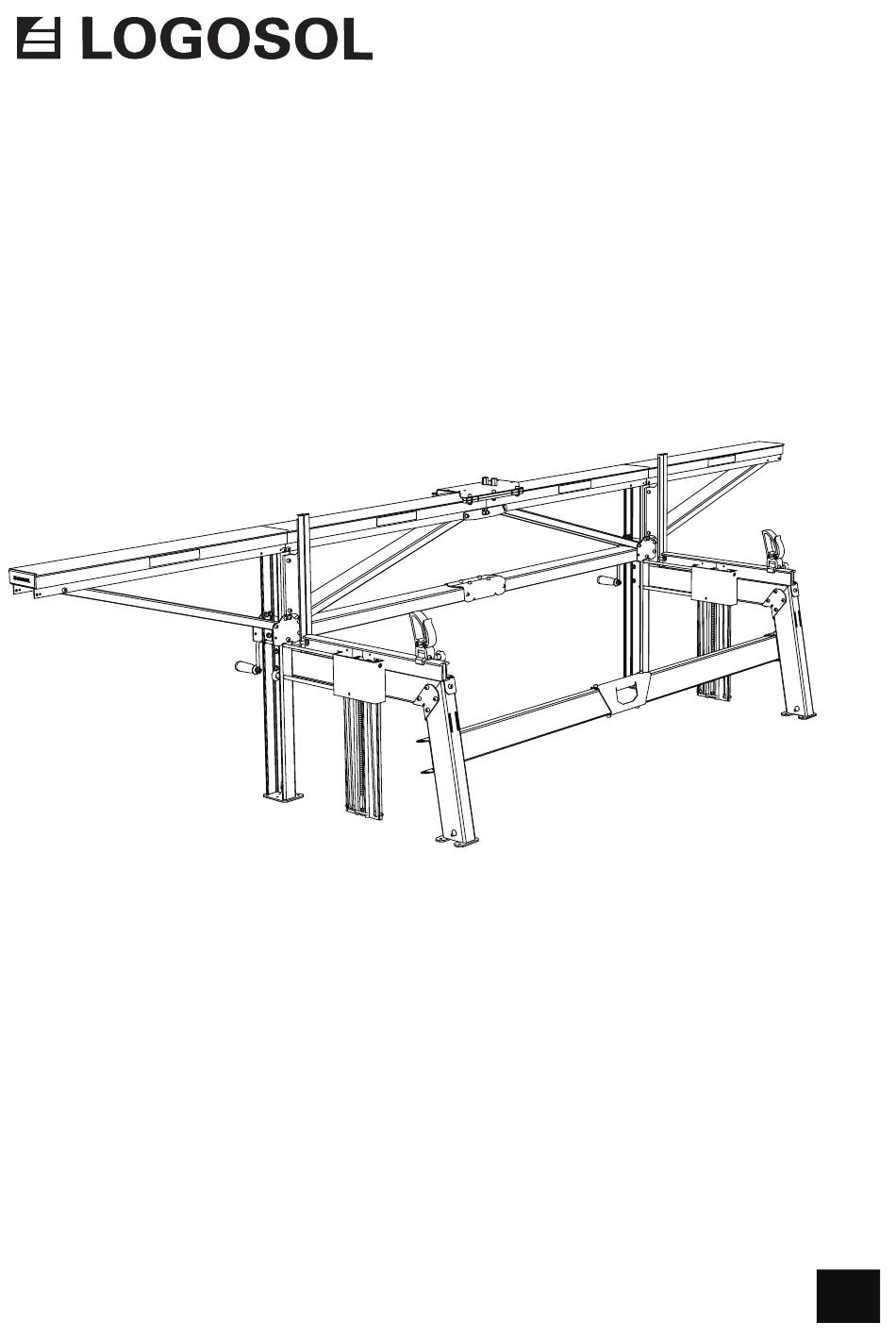

BETRIEBSANLEITUNG
0458-395-1224
REV:3
LOGOSOL F2+
KETTENSÄGEWERK
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Logosol F2+

Inhaltszusammenfassung für Logosol F2+

  • Seite 1 BETRIEBSANLEITUNG 0458-395-1224 REV:3 LOGOSOL F2+ KETTENSÄGEWERK...
  • Seite 2 Wir werden alle Menschenmögliche unternehmen, um Ihren Erwartungen zu entsprechen. Logosol fertigt seit 1989 Sägewerke und hat seitdem etwa 50.000 Maschinen an zufriedene Kunden weltweit geliefert. Neben Ihrer Sicherheit liegt uns am Herzen, dass Sie bestmögliche Ergebnisse mit dem Sägewerk erzielen.

  • Seite 3: Inhaltsverzeichnis

    LOGOSOL F2+ INHALTSVERZEICHNIS Sicherheitsanweisungen Aufstellung Technische Daten Einstellung: Stammauflage Maschinenbeschreibung Einstellung: Sägeholm Inhalt der Lieferung Einstellung: Schiene Inhalt Stammauflagenpaket Einstellung: Sägeschlitten Inhalt Holmpaket Sägen: Schritt für Schritt Inhalt Schlittenpaket Sägen: Tipps Inhalt Kleinteilbeutel Genauigkeit Inhalt Schraubenbeutel Schneidausrüstung Erforderliches Werkzeug Fehlersuche...

  • Seite 4: Sicherheitsanweisungen

    Schläfrigkeit oder Benommenheit verursachen Gehör kann bereits nach einem kurzen Zeit können, ist verboten. beeinträchtigt werden. • Das Arbeiten mit der Logosol F2+ darf nur bei Scharfe rotierende Werkzeuge. Halten Sie guten Sichtbedingungen erfolgen. Arbeiten Ihre Finger fern. bei Dunkelheit oder bei eingeschränkten Sehvermögen ist verboten.

  • Seite 5: Während Des Betriebs

    Das Sägewerk darf sich während des einer gestrichelten Linie gekennzeichneten Betriebs nicht neigen. Kippgefahr! Bereich aufhalten. Der Bediener darf sich Logosol F2+ ist direkt im Boden oder auf während des Betriebs nicht über den Säge- einer Unterlage aus Bohlen zu verankern, holm beugen.

  • Seite 6: Technische Daten

    Die Bauteile aus Aluminium sind eloxiert und Pflege vollständig rostfrei. Die Oberfläche ist ebenso Das Logosol F2+ ist sauber zu halten. Kunststoffteile verschleißbeständig wie gehärteter Stahl, weist sind mit LOGOSOL-Gleitmittel (7500-001-5050) oder eine geringe Reibung auf und lässt sich leicht frei Silikonschmiermittel (7500-001-5067) zu schmieren.

  • Seite 7: Inhalt Der Lieferung

    LOGOSOL F2+ INHALT DER LIEFERUNG Die Lieferung des Logosol F2+ besteht aus Schlittenpaket, (4525-001-0010), Stammauflagenpakete (4525- 100-3000) und Sägeholmpakete (4525-010-2000). Kontrollieren Sie, dass die alle Pakete in der Lieferung enthalten sind. 4 Meter (zwei Stammauflagen) 1 x 4525-001-0010 2 x 4525-100-3000...

  • Seite 8: Inhalt Stammauflagenpaket

    4525-100-3000 4525-001-2065 03-02144 01-00373 9037-011-0002 03-02208 03-02205 4508-001-1027 4507-001-1110 2 x 03-02177 4525-100-3000...
  • Seite 9 LOGOSOL F2+ 03-02207 03-02089 DR-01516 2 x 03-02171 4525-001-2017 03-02170 03-02175 DR-01511 03-02112 03-02169...

  • Seite 10: Inhalt Holmpaket

    4525-010-2000 4525-001-2080 4525-001-2217 4525-001-0800 4525-010-2000...

  • Seite 11: Inhalt Schlittenpaket

    LOGOSOL F2+ 4525-001-0010 03-01946 0458-395-1220 4525-001-0010...

  • Seite 12: Inhalt Kleinteilbeutel

    4525-100-3000 03-02118 03-02159 4507-001-0300 4507-001-1090 03-02160 4507-001-1105 03-02204 4507-001-1190 4530-310-3010 03-02162 9026-011-0002 4507-001-1027 03-02178 03-02179 4530-320-3020 03-02202...

  • Seite 13: Inhalt Schraubenbeutel

    LOGOSOL F2+ 4525-100-3000 M6x10 M6x16 M6x25 M6x35 M6x50 12 x M8x20 M8x30 M8x35 M8x80 4525-005-2010 M8x20 M10x40 11 x 34 x M8x20 34 x 4525-005-2011 100 mm...

  • Seite 14: Erforderliches Werkzeug

    SCHRAUBE/MUTTER Definition der Befestigungsmittel Passbolzen Innensechskantschraube Innensechskantschraube Kreuzschlitzschraube (Teilgewinde) Sechskantschraube Schlitzschraube Sechskantschraube Feststellschraube (Teilgewinde) Sechskantmutter Bundschraube Bundschraube Bundmutter (Teilgewinde) Flachrundschraube Unterlegscheibe ZUSATZSYMBOLE MASSE/LÄNGE Ergänzend zu den Abbildungen werden Die Maße der Befestigungsmittel sind als folgende Symbole werden benutzt, um die Form Durchmessermaß...

  • Seite 15: Montage: Stammauflage

    LOGOSOL F2+ Jetzt geht es los! Wir empfehlen, mit der Montage der Stammauflagen zu beginnen. Sie sind identisch, und alle benötigten Teile sind in den Stammauflagenpaketen enthalten. Wir empfehlen, alle Befestigungsteile auf einem Tablett o. ä. auszulegen. Dies erleichtert das Suchen der richtigen Schraube.
  • Seite 16 4525-100-3000 1 x M8x20 1 x M8 8 x M8x20 8 x M8...
  • Seite 17 LOGOSOL F2+ 4525-100-3000 1 x M8x20 4 x M8x20 5 x M8 1 x M10x40 1 x M10 2 x M6x35 2 x M6x50...
  • Seite 18 4525-100-3000 Die Klinkenstange darf nicht über das Ende des Hebeträgers überstehen, da dies die Montage der Stammauflage unmöglich macht. Die Klinkenstange ist normalerweise zur Zahnseite hin etwas gebogen. Hierdurch wird eine Einspannpassung zum Hebeträgers erzielt. 3 x M6x25 3 x M6...
  • Seite 19 LOGOSOL F2+ 4525-100-3000 2 x M6x16 2 x M6...
  • Seite 20 4525-100-3000 1 x M6x10 20mm...
  • Seite 21 LOGOSOL F2+ 4525-100-3000 4 x M8x35 4 x M8 2 x M6x35 2 x M6...
  • Seite 22 4525-100-3000 4 x M8x30 4 x M8 Die Schrauben müssen ihr Gewinde in die Stammauflage hineinschneiden. 4 x M6x16 4 x M6...
  • Seite 23 LOGOSOL F2+ 4525-100-3000 1 x M8x80 1 x M8 1 x M8...
  • Seite 24 4525-100-3000 18:1...

  • Seite 25: Logosol F2

    LOGOSOL F2+ 4525-100-3000 18:2 18:3...
  • Seite 26 4525-100-3000 4 x M8x20 4 x M8 2 x M8x20 2 x M8...
  • Seite 27 LOGOSOL F2+ 4525-100-3000 4 x M8x20 4 x M8 Gut gemacht! Montageschritte 1-22 für die andere Stammauflage wiederholen.
  • Seite 28 4525-100-3000 4 x M8x20 4 x M8 Montage der Horizontalstreben für die 5m Version. Beachte in welche Richtung der jeweilige Beschlag montiert ist. 1 metre 2 metre...
  • Seite 29 LOGOSOL F2+ 4525-100-3000 4 x M8x20 4 x M8 4 x M8x20 4 x M8...
  • Seite 30 4525-100-3000 8 x M8x20 8 x M8 4 x M8x20 4 x M8...

  • Seite 31: Montage: Sägeholm

    LOGOSOL F2+ Gut gemacht! Für den nächsten Arbeitsschritt benötigen Sie die Teile aus den Sägeholmpaketen. Sägeholmpakete öffnen. Symbol: Montage 4525-010-2000...
  • Seite 32 4525-010-2000 Die Verbindungsstücke wie abgebildet mit der Öffnung nach oben in die Sägeholmabschnitte hineinschieben. Die Sicherungsmutter muss korrekt in der Aussparung für die Mutter liegen. Die Schraube darf beim Einschieben der Verbindungsstücke in die Holmenden nicht angezogen sein. 4 x M8x20 4 x M8...
  • Seite 33 LOGOSOL F2+ 4525-010-2000 4 x M8x20 4 x M8 8 x M8x20 8 x M8...
  • Seite 34 4525-010-2000 4 x M8x20 4 x M8 8 x M8x20 8 x M8...

  • Seite 35: Montage: Sägeschlitten

    LOGOSOL F2+ Gut gemacht! Nun muss der Sägeschlitten zusammengebaut werden. Schlittenpaket öffnen. Symbol: Montering Symbol: Montage 4525-001-0010...
  • Seite 36 4525-010-2000 6 x M8x30 6 x M8 6 x M8...

  • Seite 37: Montage: Motorsäge

    In Kombination mit dem Logosol F2+ dürfen nur Motorsägen mit CEKennzeichen und zwei Schienenmuttern verwendet werden. Logosol-Muttern in die Nut im Schlitten einsetzen. Säge durch Anziehen der Schienenmuttern die Motorsäge an der Unterseite befestigen. Den Schlitten auf den Sägeholm aufsetzen, die Schiene muss zu den Stammauflagen hin zeigen.

  • Seite 38: Aufstellung

    0,5 m Wird das Sägewerk direkt auf dem Wird das Logosol F2+ Boden aufgestellt, muss dieser so Das Logosol F2+ darf in in Beton, Asphalt oder keine Richtung mehr als einem ähnlich steifen fest und eben sein, dass er mit 5°...

  • Seite 39: Einstellung: Stammauflage

    LOGOSOL F2+ EINSTELLUNG: STAMMAUFLAGE Kontrollieren, dass Höheneinstellung oder unten versetzen und die Stammauflage so der Stammauflage erneut einstellen. leichtgängig ist, dass sie kontrollieren. durch ihr eigenes Gewicht • Mit Kontermutter nach unten fallen, wenn • Das Sägeaggregat mit sichern. sie nach unten gekurbelt der Schiene mittig über...

  • Seite 40: Einstellung: Sägeholm

    EINSTELLUNG: SÄGEHOLM Geradheit des Sägeholms kontrollieren. Wenn Sie an einer Ecke des Holms den Holm entlang schauen, können Sie eine eventuelle Krümmung leicht erkennen. Sie können hierzu auch eine Schnur am Holm entlang spannen. Wenn Sie an den Enden des Holms eine Münze unter die Schnur legen, erhalten Sie einen Abstand zwischen Schnur und Holm.

  • Seite 41: Einstellung: Sägeschlitten

    LOGOSOL F2+ EINSTELLUNG: SÄGESCHLITTEN Zur perfekten Ausrichtung auf dem Sägeholm den Sägeschlitten einstellen. Sägeholm und Gleitleisten regelmäßig mit Silikonspray einsprühen. Die Gleitleisten zusammendrücken, um das vertikale Spiel zum Sägeholm zu korrigieren. Zur Minimierung des horizontalen Spiels zum Sägeholm hin lassen sich die vorderen Gleitleisten in drei feststehenden Schritten verstellen.

  • Seite 42: Sägen: Schritt Für Schritt

    SÄGEN: SCHRITT FÜR SCHRITT 1.1 Stamm auf die Stamm- abgesägt wird. Das Zopfende auflagen rollen.. nun wieder etwas höher als das Stockende einstellen. 1.2 Stamm mit Stammhaltern sichern. 3.2 Beide Stammauflagen gleichmäßig erhöhen. Sie 1.3 Klinke mit Klinkenstange befinden sich danach also immer einhaken.

  • Seite 43: Sägen: Tipps

    Ausbeute pro Stamm erzielen, jedoch Hört sich das schwierig an? nimmt dies etwas mehr Zeit Viele von uns bei LOGOSOL besitzen langjähriger in Anspruch. Hochwertiges Erfahrung im Umgang mit Sägewerken. Sollten Holz für Schreinerarbeiten Sie als frischgebackener Sägewerksbesitzer Fragen sollte zunächst nur auf einer...

  • Seite 44: Genauigkeit

    +/- einige Zehntelgrade, was zu sichtbaren haben, und dennoch mit dem Resultat Ihrer Arbeit Abweichung führt. Diese Abweichungen spielen nicht zufrieden sind, sollten Sie sich mit Logosol in jedoch keine Rolle, vorausgesetzt, dass Sie die Verbindung setzen. Lücken nicht zusammenpressen. Drücken Sie die Holmabschnitte ohne Gewalt zusammen.

  • Seite 45: Schneidausrüstung

    SCHNEIDAUSRÜSTUNG Die Längsschnittkette von Logosol ermöglicht Kantenfeile (Art.-Nr. 9999-000-0450) oder dem Längsschnitte mit geringer Breite, sie ist jedoch elektrischen Band- und Tellerschleifer von Logosol empfindlicher als normale Ketten. Wenn Sie die (7804-000-0005). Schneidausrüstung in Ordnung halten, erzielen Sie die gewünschten Holzmaße, das Sägen geht Eine andere gängige Ursache für das Schiefziehen...

  • Seite 46: Fehlersuche

    Ursache für Maßabweichungen beim nach vorn oder nach hinten geneigt, kann dies das Sägeresultat beeinträchtigen. Das Problem einer Sägen mit dem Logosol F2+ geneigten Führungsschiene entsteht meist nur bei A. Sägewerk nicht korrekt ausgerichtet oder Sägen eines anderen Fabrikats als Stihl und lässt falsch aufgestellt.

  • Seite 47: Spannungen Im Holz

    LOGOSOL F2+ 5. Bei Auftreten eines groben Wellenmusters, das Model neigen dazu, sich an den Enden nach Handbuch für Ihre Sägeausrüstungen konsultieren. unten zu bieten, wenn man sie von oben aufsägt. Dieses kann kostenfrei von unserer Website Besonders an ausgeprägten Stockenden zieht heruntergeladen werden.

  • Seite 48: Holztrocknung

    Je höher Sie den Stapel bauen, desto größerer Druck wirkt auf die Bretter, was ein Vorteil ist. Den Stapel Logosol bietet auch elektrische Holztrockner an, mit denen sich eine erstklassige Holzqualität für Tischlereien erzielen lässt.

  • Seite 49: Zubehör

    LOGOSOL F2+ ZUBEHÖR Zum Logosol F2+ ist zahlreiches Zubehör lieferbar, dass Ihnen die Arbeit mit dem Sägewerk erleichtert. Das aktuelle Angebot an Zubehör mit Preisen finden Sie auf unserer Website. Verlängerungen Das Logosol F2+ besteht aus Abschnitten von 1 m Länge. Es lässt sich mit Sägeholmabschnitten und Stammauflagen einfach auf die gewünschte Länge erweitern.

  • Seite 51: Ec-Übereinstimmungs- Erklärung

    EC-Übereinstimmungs- erklärung gemäß Richtlinie 2006/42/EG, Anlage 2A Logosol AB Fiskaregatan 2 871 33 Härnösand Schweden erklärt hiermit, dass Logosol F2+ in Übereinstimmung mit folgenden Richtlinien Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2004/108/EU und folgenden harmonisierten Standards hergestellt wurde: EN ISO 12100:2010 EN 60204-1:2006 EN 50370-1, -2.
  • Seite 52 Mackstrasse 12, D-88348 Bad Saulgau, Deutschland +49 (0)7581 48039-0 | info@logosol.de | www.logosol.de...
