Logosol PK 1500 Betriebsanleitung

Paketkappsäge
Vorschau ausblenden Andere Handbücher für PK 1500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

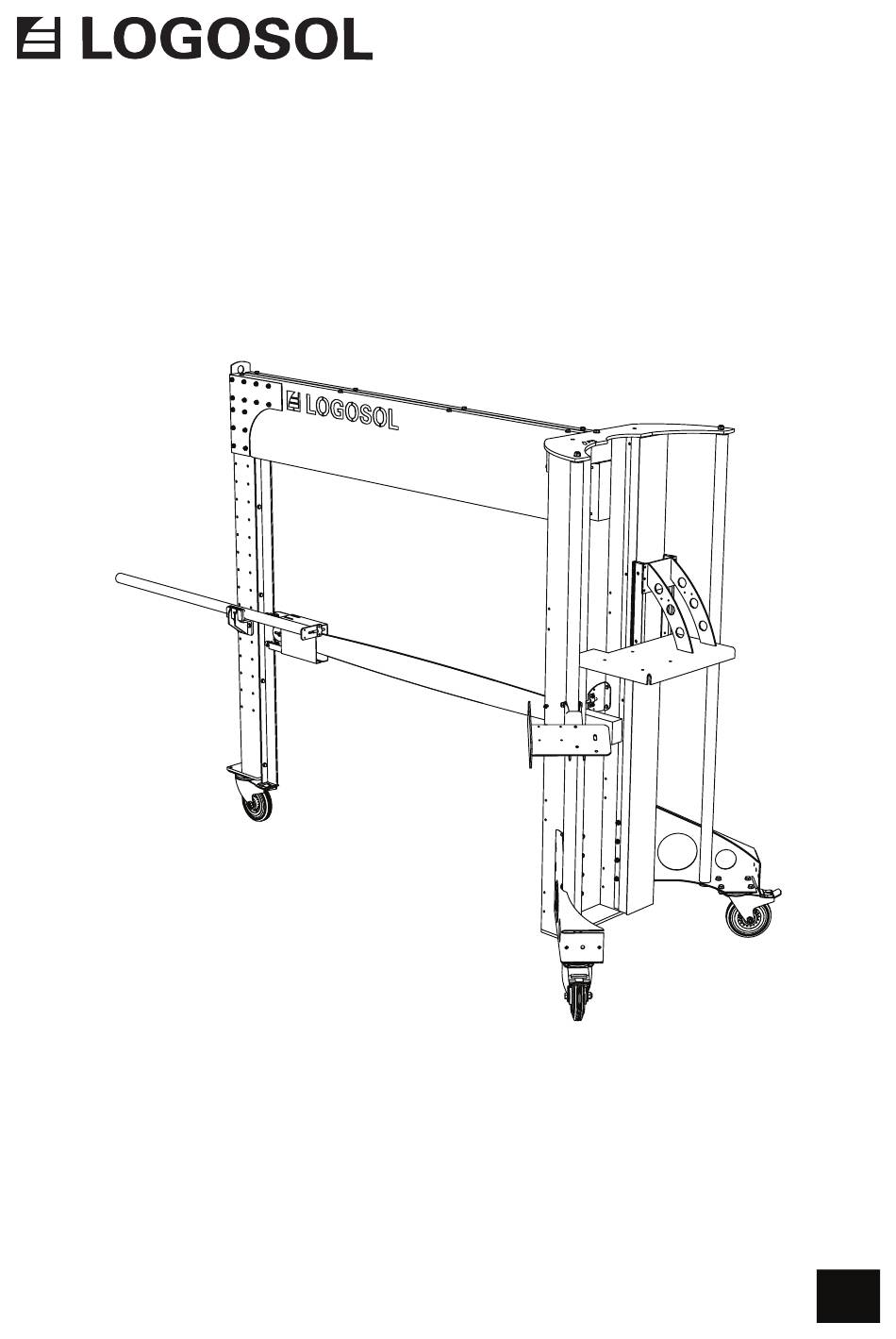

BETRIEBSANLEITUNG
Art.-Nr. 0458-395-0610
LOGOSOL
PAKETKAPPSÄGE PK 1500
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Logosol PK 1500

Inhaltszusammenfassung für Logosol PK 1500

  • Seite 1 BETRIEBSANLEITUNG Art.-Nr. 0458-395-0610 LOGOSOL PAKETKAPPSÄGE PK 1500...
  • Seite 2 Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben und uns Ihr Vertrauen schenken. Wir werden alles tun, was uns möglich ist, um Ihren Erwartungen zu entsprechen. LOGOSOL fertigt seit 1989 und hat seitdem etwa 50.000 Maschinen an zufriedene Kunden weltweit geliefert.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheitsanweisungen Maschinenbeschreibung Verfahren/Transportieren Aufstellung Inhalt der Lieferung Montage Einstellung Vorbereitungen Bedieneinheit Sägen eines Pakets Bündigschneiden Sägelänge einstellen Schneidgarnitur austauschen Fehlersuche Schneidgarnitur Kette schärfen Wartung Holztrocknung Explosionszeichnungen Schaltplan Technische Daten CE-Übereinstimmungserklärung...

  • Seite 4: Sicherheitsanweisungen

    SICHERHEITSANWEISUNGEN • Lesen Sie das gesamte Handbuch vor Verwendete Symbole Inbetriebnahme der Lesen Sie die gesamte Betriebsanleitung zu Maschine sorgfältig durch. Wenn Sie die ihrer eigenen Sicherheit sorgfältig durch und Sicherheitsvorschriften nicht befolgen, kann dies starten Sie die Maschine erst, wenn Sie alles lebensgefährlich sein.

  • Seite 5: Während Des Betriebs

    Eingriffen an Schiene, Riemenschutz oder Die Maschine darf nicht verändert oder umgebaut Elektrik werden. Es dürfen nur Originalteile von LOGOSOL - vor dem Umsetzen der Maschine verwendet werden. Nach der Wartung ist die - wenn die Maschine unbeaufsichtigt bleibt; stellen Maschine wieder in den Originalzustand zu Sie in diesem Fall außerdem sicher, dass keine...

  • Seite 6: Maschinenbeschreibung

    MASCHINENBESCHREIBUNG Hebeöse Fester Schienenschutz Sägeeinheit Riemenantrieb Ölbehälter Motorplatte Griffstange Sicherheitsraste der Hubkurbel Führungsschiene Hubkurbel Visier Bein Bedieneinheit Verstellbares Rad Verstellbarer Schienenschutz Visierstab mit Halter Hinterbein Verriegelbares Rad...

  • Seite 7: Verfahren/Transportieren

    Kontrollieren Sie die PAKETKAPPSÄGE sofort nach dem Erhalt. Eventuelle Transportschäden sind Bündigschneiden mit der Paketkappsäge von dem Speditionsunternehmen umgehend zu melden. LOGOSOL. Position und Handhaltung des Bedieners beach- Die PAKETKAPPSÄGE auf einer ebenen Unterlage ten. Der Schienenschutz muss an das Holzpaket aufstellen.

  • Seite 8: Lieferumfang

    LIEFERUMFANG 1 St. Schraubenbeutel 8200-005-0005 1 St. Querträger 00-00000 Kontrollieren Sie, dass alle Pakete in der Lieferung ent- halten sind. 1 St. Winkelprofil 00-00000 1 St. Hinterbein 00-00000 1 St. Vorderes Bein 00-00000 2 St. Bein rechts/links 00-00000 2 St. Schutz rechts/links 00-00000 Handbuch...
  • Seite 9 PK1500 PAKETKAPPSÄGE INHALT MOTORPAKET 1 St. Motor kompl. 00-00000 SCHRAUBENBEUTEL 24 St. Sechskant M6x120 15 St. Sicherungsmutter M10 20 St. Sicherungsmutter M8 Sechskant M8x120 17 St. 45 St. Sicherungsmutter M6 2 St. Sechskant M8x60 2 St. Sicherungsmutter M5 2 St. Sechskant M10x35 Sechskant M10x30 3 St.

  • Seite 10: Montage

    MONTAGE Auf einem möglichst ebenen Boden arbeiten, da dies die Einstellung der Schiene erleichtert. Vor Montagebeginn die gesamte Montageanleitung durchlesen, dann die Montageanweisung Schritt für Schritt befolgen. Nummerierung Montagereihenfolge Gut gemacht! 100MM...
  • Seite 11 PK1500 PAKETKAPPSÄGE MONTAGE Sechskantschraube 8 St. M8x20 8 St. Unterlegscheibe M8 10 St. Sechskantschraube M6x20 4 St. Sicherungsmutter M6 14 St. Unterlegscheibe M6...
  • Seite 12 MONTAGE Schraubverbindungen handfest anziehen. 8 St. Sechskantschraube M8x120 8 St. Sechskantmutter M8 16 St. Unterlegscheibe M8 Das Aluminiumprofil so montieren, dass es über die Kante des Vierkantrohrs übersteht. 10 St. Sechskantschraube M6x20 10 St. Unterlegscheibe M6 6 St. Sechskantschraube M8x120 6 St.
  • Seite 13 PK1500 PAKETKAPPSÄGE MONTAGE...
  • Seite 14 MONTAGE Das Motorpaket auf Klötzen am vorderen Bein able- gen. Dann das Lineal im Motorpaket montieren und danach am vorderen Bein fixieren. Die Lochung im Lineal (vier Löcher in einer Reihe) muss nach unten gerichtet sein. Mit den Schraubverbindungen in die- sen Löchern warten, da das linke Bein mit in diesen Löchern verschraubt wird.
  • Seite 15 PK1500 PAKETKAPPSÄGE MONTAGE 2 St. Sicherungsmutter M10 2 St. Unterlegscheibe M10 8 St. Sechskantschraube M6x120 8 St. Sicherungsmutter M6 16 St. Unterlegscheibe M6 Bundschraube M10x25 4 St. 4 St. Sicherungsmutter M10 4 St. Unterlegscheibe M10...
  • Seite 16 MONTAGE 2 St. Sechskantschraube M10x25 2 St. Sicherungsmutter M10 4 St. Unterlegscheibe M10 Sechskantschraube 4 St. M10x30 2 St. Sicherungsmutter M10 2 St. Unterlegscheibe M10...
  • Seite 17 PK1500 PAKETKAPPSÄGE MONTAGE Visierstab in der Mitte des äußeren Beins montieren. 2 St. Sechskantschraube M8x120 2 St. Sechskantmutter M8 4 St. Unterlegscheibe M8 2 St. Sechskantschraube M8x20 2 St. Sicherungsmutter M8 4 St. Unterlegscheibe M8 2 St. Bundschraube M8x60 2 St. Sicherungsmutter M8 4 St.
  • Seite 18 MONTAGE Visierstift und Halter an Visierplatte montieren, 6 Visierplatten vorbereiten. 12 St. Sicherungsmutter M6 12 St. Unterlegscheibe M6 3x2 Visierplatten paarweise hinter- einander montieren. 12 St. Bundschraube M6x120 12 St. Sicherungsmutter M6 24 St. Unterlegscheibe M6...
  • Seite 19 PK1500 PAKETKAPPSÄGE MONTAGE Sechskantschraube 2 St. M8x20 2 St. Sicherungsmutter M8 2 St. Unterlegscheibe M8 Sechskantschraube 4 St. M5x8 4 St. Sicherungsmutter M5 4 St. Unterlegscheibe M5 Die Rollen und Seilhalter am oberen Deckblech mon- tieren, dann das Hubseil gemäß Abbildung einziehen. 2 St.
  • Seite 20 MONTAGE 2 St. Sechskantschraube M5x20 2 St. Sicherungsmutter M5 4 St. Unterlegscheibe M5...
  • Seite 21 PK1500 PAKETKAPPSÄGE MONTAGE 2 St. Sicherungsmutter M10 2 St. Unterlegscheibe M10 Geeigneten Schienenschutz montieren. Sechskantschraube 2 St. M6x20 2 St. Unterlegscheibe M6...
  • Seite 22 MONTAGE Sechskantschraube 2 St. M6x20 2 St. Unterlegscheibe M6 Sechskantschraube 2 St. M6x20 2 St. Sicherungsmutter M6 4 St. Unterlegscheibe M6...
  • Seite 23 PK1500 PAKETKAPPSÄGE Gut gemacht! Nun die gesamte Einstellsequenz der Maschine durchführen, um ein Funktionieren sicherzustellen.

  • Seite 24: Einstellung

    EINSTELLUNG Kontrollieren, dass die Innenseite des Rahmens recht- winklig ist. Anderenfalls Unterlegkeile oder -scheiben unter die Befestigung am vorderen Beil legen, bis die Innenseite des Rahmens rechtwinklig ist. Die Befestigung am hinteren Bein hat ein gewisses Spiel, um ein Justieren zu erlauben.
  • Seite 25 PK1500 PAKETKAPPSÄGE EINSTELLUNG Schiene mit Hilfe der Verstellschrauben an der Unter- seite des Motors vertikal ausrichten. Die Kette mit der Spannschraube an der Schienenbe- festigung spannen. Zum Spannen der Kette müs- sen die Befestigungsschrauben der oberen Deckplatte gelo- ckert werden.

  • Seite 26: Vorbereitungen

    VORBEREITEN DES Messstab mit beweglichem Anschlag und Skala. Bestimmen Sie zunächst die ungefähre Lage aller HOLZPAKETS Schnittlinien, damit Sie das Holzpaket richtig vorbereiten können. Dabei auch die Breite des Darauf achten, dass die Stromversorgung der Sägeschnitts berücksichtigen. Maschine während der Vorbereitungsarbeiten unterbrochen ist.

  • Seite 27: Bedieneinheit

    PK1500 PAKETKAPPSÄGE BEDIENEINHEIT ELEKTRISCHER ANSCHLUSS Maschine erst anschließen, nachdem Sie dieses Handbuch vollständig gelesen und verstanden haben. Bei falscher Anwendung besteht Lebensgefahr. Verletzungsgefahr durch Stromschläge. Start Die Paketkappsäge muss über einen Nothalt/Stopp zugelassenen Fehlerstrom-Schutzschalter Totmannknopf angeschlossen werden. Hubkurbel für Motoreinheit Steckdose für Stromversorgung Das Netzkabel zur PAKETKAPPSÄGE an der Decke Phasenwender...

  • Seite 28: Sägen Eines Pakets

    Holzpaket liegen. Die Schiene wieder ganz nach oben kurbeln. Der Abstand zwischen Holzpaket und Schienenschutz darf maximal 50 mm betragen. Längere Schienenschutze können bei LOGOSOL bestellt werden. Den Sägeweg der Schiene und den Boden unter der Schiene kontrollieren, um unabsichtliches Hineinsägen zu verhindern.

  • Seite 29: Bündigschneiden

    PK1500 PAKETKAPPSÄGE LINIE FÜR BÜNDIGSCHNITT ANZEICHNEN. Vor dem Sägen mit der Paketkappsäge empfiehlt Sie in der Nähe der Mitte des Holzpakets messen es sich, die gewünschten Schnittlinien zunächst an können. den Paketseiten anzuzeichnen. Den Schnitt für das Bündigschneiden auf beiden Seiten des Holzpakets anzeichnen.

  • Seite 30: Sägelänge Einstellen

    SÄGELÄNGE EINSTELLEN Bündigschneiden Nach dem Bündigschneiden eines Paketendes dient diese Schnittfläche als Bezugsgröße für das Ausmessen des nächsten Sägeschnitts. Den Anschlag des Messstabs auf das gewünschte Den Anschlag an die Schnittfläche anlegen und die Maß einstellen. neue Schnittlinie oben und unten an beiden Seiten des Holzpakets anreißen.

  • Seite 31: Schneidgarnitur Austauschen

    Kettenfeile geschärft werden. Kaufen Sie nur Originalketten, -kettentreibräder und 1. Die Kette auf die Schiene legen und mit Klebe- -schienen von LOGOSOL, damit Sie immer garantiert band befestigen, sodass sie nicht nach unten von die richtige Schneidgarnitur benutzen. der Schiene weg hängt.

  • Seite 32: Fehlersuche Schneidgarnitur

    Schienenspitze weggeschleudert. Wir empfehlen das pflanzliche Hochleistungsöl für Sägewerke von 4. Wenn nach einer Zeit problemlosen Sägens LOGOSOL (Art.-Nr. 0718-000-1010, 10 Liter) die Präzision nachlässt, liegt das fast immer am Der Ölfluss lässt sich mittels einer Stellschraube Verschleiß der Schiene.

  • Seite 33: Kette Schärfen

    PK1500 PAKETKAPPSÄGE KETTE SCHÄRFEN Die Schneidzähne einer Sägekette sind mit einer sehr dünnen Chromschicht überzogen. Das macht die Schneiden besonders scharf und verschleißfest. Solange diese Chromschicht erhalten bleibt, ist die Schärfe der Sägekette gewährleistet. Durch regelmäßiges Schärfen, bevor die Kette stumpf ist, lässt sich der Verschleiß...

  • Seite 34: Wartung

    WARTUNG Wenn Sie die Schneidgarnitur in Ordnung halten, erzielen Sie die gewünschten Holzmaße, das Sägen geht schneller und die Schneidgarnitur hält länger. Das regelmäßige Schleifen der Kette ist besonders wichtig, wenn Sie trockenes Holz, Laubhölzer oder Holz mit Sand und Erde in der Rinde sägen. Schärfen Sie die Kette, bevor sie stumpf Die nachlassende Schärfe der Kette äußert sich durch ein Absinken der Schnittgeschwindigkeit,...

  • Seite 35: Holztrocknung

    Bretter sonst unter dem Gewicht des wachsenden ungetrocknetes Holz zu verwenden. Die Wände Pakets durchbiegen würden. werden schwerer, die Blöcke sind dann noch formbar und werden dichter zusammengefügt. LOGOSOL bietet auch elektrische Holztrockner an, mit denen sich eine erstklassige Holzqualität für Schreinerarbeiten erzielen...

  • Seite 36: Explosionszeichnungen

    Teilenr. Anzahl Benennung Information Artikelnummer Hinterbein Pk-13 8510-001-0070 Winkelprofil, hinteres Bein Pk13-2 8510-001-0072 Sechskantschraube M6S 933 M6x20 9008-319-1349 Runde Unterlegscheibe Brb 125A 6,4 Fzb 9291-021-0140 Querträger Pk-15 8510-001-0065 Linker Schutz Pk-18 8510-001-0067 Rechter Schutz Pk-18-1 8510-001-0069 Sechskantschraube M6S 933 M6x20 9008-319-1349 Runde Unterlegscheibe Brb 125A 6,4 Fzb...
  • Seite 37 PK1500 PAKETKAPPSÄGE Neu: Abstandhalter zwischen Hinterbein (1) und Winkelprofil (2) für Schiene mit weniger als 150 mm Länge.
  • Seite 38 Teilenr. Anzahl Benennung Information Artikelnummer Hinterbein Pk-13 8510-001-0070 Winkelprofil, hinteres Bein Pk13-2 8510-001-0072 Sechskantschraube M6S 933 M6x20 9008-319-1349 Runde Unterlegscheibe Brb 125A 6,4 Fzb 9291-021-0140 Querträger Pk-15 8510-001-0065 Linker Schutz Pk-18 8510-001-0067 Rechter Schutz Pk-18-1 8510-001-0069 Sechskantschraube M6S 933 M6x20 9008-319-1349 Runde Unterlegscheibe Brb 125A 6,4 Fzb...
  • Seite 39 PK1500 PAKETKAPPSÄGE Seilverlauf...
  • Seite 40 Teilenr. Anzahl Benennung Information Artikelnummer Gestell Pk-01-03 8520-300-0400 Motorplatte kompl. Pk-02 8510-001-0190 Motoreinheit kompl. Pk-09 8510-001-0400/0230 Runde Unterlegscheibe Brb 125A 10,5 9291-021-0200 Sicherungsmutter 985 M10 FZB 9214-320-1305 Oberes Deckblech Pk-17-5 8510-001-0061 Sechskantschraube M6S 933 M10x30 FZB 9008-319-1830 Runde Unterlegscheibe Brb 10,5x22x2 Fzb 9291-021-0200 Sicherungsmutter 985 M10 Fzb...
  • Seite 41 PK1500 PAKETKAPPSÄGE Teilenr. Anzahl Benennung Information Artikelnummer Motorplatte pk-02-04 8510-001-0018 Schlittenleiste, Paketkappsäge pk-02-05 9999-000-1030 Gleitleiste, Paketkappsäge 8510-001-0054 Schraube R6B 7504 K B6x19 Fzb 0000-900-0001 Sechskantschraube M6x20, DIN 933 9008-319-1949 Unterlegscheibe Brb 6,4 9291-021-0140 Vierkantmutter M4M M6 9222-068-0900 Sechskantschraube M10x45 9007-320-1045 Sechskantmutter 9210-260-1350 Seilrolle...
  • Seite 42 Teilenr. Anzahl Benennung Information Artikelnummer Motorplatte Pk-05 8510-001-0028 Deckel für Motorblech Pk-05-01 8510-001-0119 Sechskantschraube M6S 933 M6x20 Fzb 9008-319-1349 Runde Unterlegscheibe Brb 125A 6,4 Fzb 9291-021-0140 Lagergehäuse mit Welle, kompl. Pk-04 8510-001-0035 Innensechskantschraube MC6S 912 M8x25 9040-319-1850 Runde Unterlegscheibe Brb 125A 8,4 9291-021-0180 Abdeckung kompl.
  • Seite 43 PK1500 PAKETKAPPSÄGE Teilenr. Anzahl Benennung Information Artikelnummer Abdeckung kompl. Pk-06-v2 8510-001-0040 Ölpumpe 9999-000-6020 Ölschlauch transp. 9999-000-6036 Nippel 9999-000-6018 Obere Schienenscheibe Pk-10-v3, Pos. 2 8510-001-0236 Innensechskantschraube MC6S M5x12 9045-319-0512 Verriegelungsmutter 985 M5 9214-320-0700 Kreuzschraube M5x16 9999-000-6002...
  • Seite 44 Teilenr. Anzahl Benennung Information Artikelnummer Lagergehäuse, Paketkappsäge Pk-04-1 8510-001-0042 Kettenspannschraube 501 79 27-01 Husqvarna 8510-001-0047 Spannstift 501 22 68-01 Husqvarna 8510-001-0048 Sicherungsschraube T6SS DIN 915 M5x16 8510-001-0048 Welle 700-2001 9999-000-6066 Riemenscheibe 15/40 700-3001-1 9999-000-6025 Druckschraube mit Kugelkopf DIN 916 - M 8 x 10 9210-260-1100 Kugellager 9999-000-6067...
  • Seite 45 PK1500 PAKETKAPPSÄGE Teilenr. Anzahl Benennung Information Artikelnummer Schienenspitzenführung Pk-08-1 8510-001-0125 Gewindehülse, sog. Pop-nut M6 UFO 65 Sechskantschraube M6S 933 M6x35 9007-346-1380 Runde Unterlegscheibe Brb 125A 6,4 9291-021-0140 Abstandhülse 8/6/10 888-1020 4510-723-2511 Sicherungsmutter 985 M6 FZB 9214-320-0900...

  • Seite 46: Schaltplan

    SCHALTPLAN Lebensgefährliche Spannung. Bei Fehlanschluss der Ausrüstung besteht Lebensgefahr. Eingriffe in die elektrische Ausrüstung dürfen nur von dafür geschulten Personen ausgeführt werden. Vor dem Öffnen des Systems sicherstellen, dass die Stromversorgung unterbrochen ist. Die Maschine anschließen und die korrekte Laufrichtung des Motors kontrollieren. Bei falscher Laufrich- tung den Anschlussstecker von der Maschine abziehen und mit Hilfe eines breiten, flachen Schraubendre- hers durch Drehen der Platte (6), in der zwei der Stifte sitzen, die Phasenfolge ändern.

  • Seite 47: Technische Daten

    PK1500 PAKETKAPPSÄGE TECHNISCHE DATEN, PAKETKAPPSÄGE 1200/1500 Abmessungen Länge 2600 mm Paketkappsäge 150 Breite 1100 mm Höhe 1900 mm Gewicht 145 kg Sägemaße Max. Paketbreite 1400 mm Paketkappsäge 150 Theoretische maximale Breite ca.: 1450 mm Max. Pakethöhe: 1350 mm Empf. Höhe Unterlage: 150 mm Max.

  • Seite 48: Ec-Übereinstimmungs- Erklärung

    EC-Übereinstimmungs- erklärung gemäß Richtlinie 2006/42/EG, Anlage 2A Logosol AB Fiskaregatan 2 871 33 Härnösand erklärt hiermit, dass die LOGOSOL Paketkappsäge in Übereinstimmung mit den Richtlinien Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2004/108/EU und in Übereinstimmung mit folgenden harmonisierten Normen hergestellt wurde: EN ISO 12100:2010 EN 60204-1:2006 EN 50370-1, -2.
  • Seite 49 Fiskaregatan 2, 871 33 Härnösand, Schweden +46 611-182 85 | info@logosol.se | www.logosol.se...
