Hameg Instruments HZ 115 Bedienungsanleitung

HZ 115
Differenz-Tastkopf für Oszilloskope
C E
IEC 1010 Cat III IEC 1010 Cat III IEC 1010 Cat III
IEC 1010 Cat III IEC 1010 Cat III

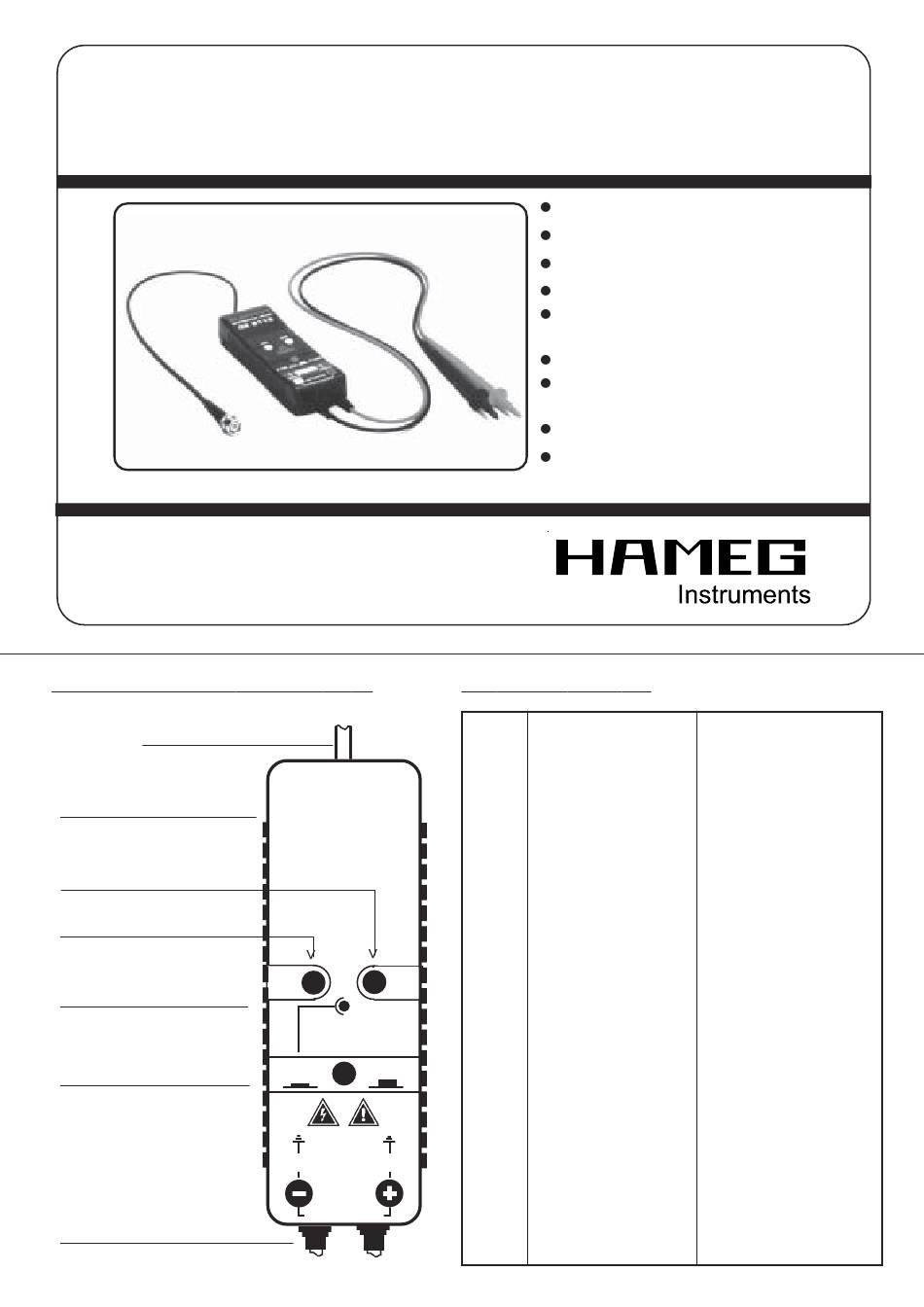

2. Aufbau des Differenz-Tastkopfes
OUTPUT
max. ± 1,5 V
Buchse für externe
Stromversorgung
12 V DC / 30 mA
OFF-Taster
ON-Taster
LED gelb - x 100
rot - x 1000
blinkt - U < 6 V
Batt
Schalter für Teilungsfaktor
gedrückt - x 100
nicht gedrückt - x 1000
Schrauben zum Öffnen des
Gerätes befinden sich auf der
Rückseite!
Differenz-Eingang
(Sicherheitsmessleitungen)
>

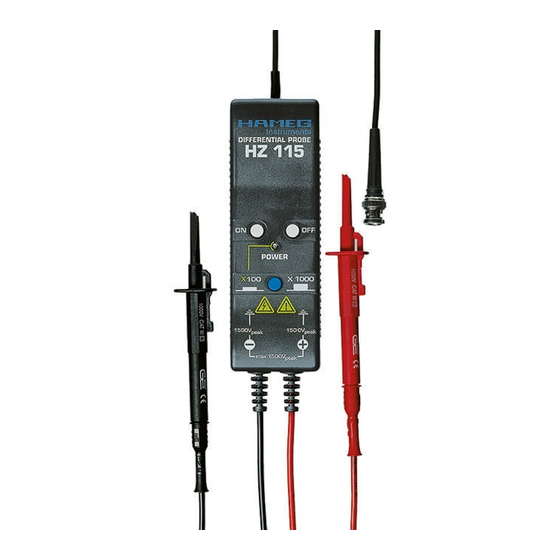

DIFFERENZ PROBE
>
HZ 115
ON OFF
>
POWER
X 100 X1000
>
1500Vpeak 1500Vpeak
max 1500Vpeak
>
1500 V Eingangsspannung
30 MHz Bandbreite
x 100 und x 1000
> 50 dB CMRR (1MHz)
Bedienkomfort durch
Microcontroller
Automatische Abschaltung
Beep bei Bereichs
überschreitung
Low Batt-Anzeige
Batterieversorgung und
Anschluss für externes Netzteil
3. T 3. T ec ec hnisc hnisc he Da he Da ten ten
3. T 3. T 3. Tec echnisc ec hnisc hnische Da he Da he Daten ten ten
Eingang max. Differenz-Eingangssp.
max. Spannung je Eingang
gegen Erde. Beide Bedingungen
sind gleichzeitig einzuhalten
bei Zubehör bis 1000Vrms
Sicherheitsmessleitungen
Sicherheit
Verschmutzungsgrad
Überspannungskategorie
Arbeits-/ Lagertemperatur
Relative Luftfeuchte
Eingangsimpedanz
Teilungsverhältnis
Genauigkeit nach 1 min
Frequenz- Bandbreite bei 100:1
gang Bandbreite bei 1000:1
Anstiegszeit bei 100:1
Anstiegszeit bei 1000:1
Gleichtaktunterdrückung DC
Ausgang Ausgangsspannung
Ausgangsimpedanz
Rauschen
Ausgangskabel
Tonsignal bei
Stromver- Batterie
sorgung optional externe Stromversorg.
Betriebsdauer m. einer Batterie
Abschaltung b. Batteriebetrieb
Maße Gehäuse (LxBxH)
Gewicht
Material
± 1500V (DC+AC )
peak
± 1500V (DC+ AC )
peak
± 1400V (DC+ AC )
peak
75 cm, rot und schwarz
IEC 1010-2-031
2, Innenraum, Höhe < 2000m
Sekundäre Hochspannungs-
kreise, bei denen der
Primärkreis der CAT III 600V
zuzuordnen ist
0°C to +40°C / -10°C to +60°C
80% RH bei 40°C
60 MΩ Ω Ω Ω Ω ; 1.5 pF (30 MΩ Ω Ω Ω Ω , 2.5pF je
Eingang gegen Erde)
100:1 und 1000:1
±3% (18°C - 30°C)
20 MHz
30 MHz
17 ns
12 ns
70 dB
AC > 50 dB (bei 1MHz)
max. ± 1,5V (1 MΩ Ω Ω Ω Ω )
50 Ω Ω Ω Ω Ω
max. 1,5 mV
50 cm mit BNC-Stecker
Bereichsüberschreitung
Auto-Off
Tastendruck
9V Block
12V DC / 35mA
ca. 16h
nach 10 min (im Auto-Off mode)
157mm x 60mm x 26 mm
300 g mit Batterie
ABS, innen geschirmt
