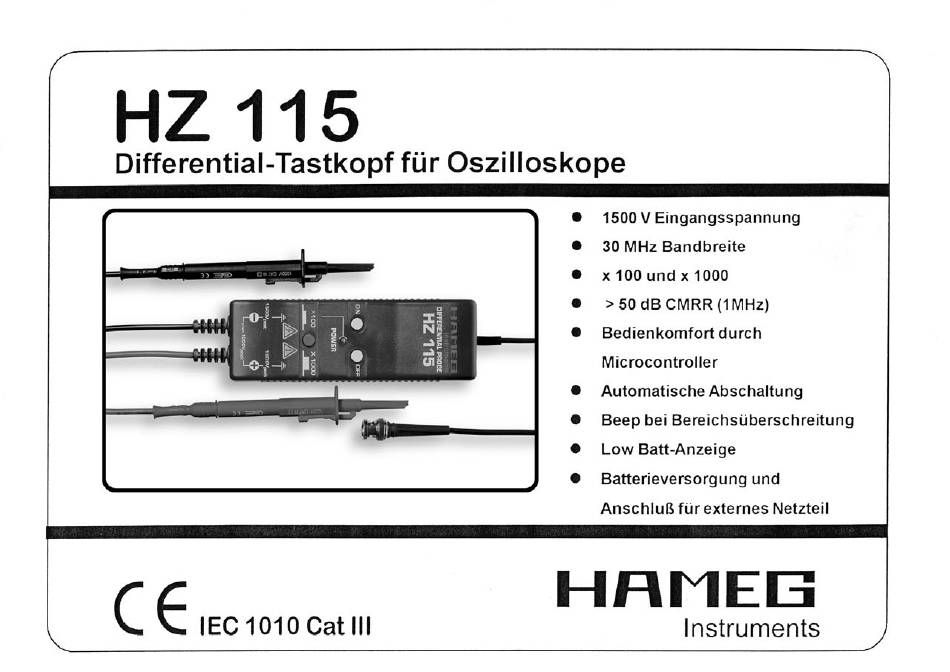

Hameg Instruments HZ 115 Bedienungsanleitung
Differential-tastkopf für oszilloskope
Inhaltsverzeichnis
HZ
115
Differential-Tastkopf
IEC 1010 Cat Ill
für Oszilloskope
•
I-IAMEG
1500 V Eingangsspannung
30 MHz
Bandbreite
x 100
und
x 1000
> 50 dB CMRR (IMHz)
Bedienkomfort
durch
Microcontroller
Automatische
Abschaltung
Beep bei Bereichsüberschreitung
Low Batt-Anzeige
Batterieversorgung
und
Anschluß
für externes
Netzteil
Instruments
Inhaltsverzeichnis
Verwandte Anleitungen für Hameg Instruments HZ 115
Inhaltszusammenfassung für Hameg Instruments HZ 115
- Seite 1 Differential-Tastkopf für Oszilloskope 1500 V Eingangsspannung 30 MHz Bandbreite x 100 x 1000 • > 50 dB CMRR (IMHz) Bedienkomfort durch Microcontroller Automatische Abschaltung Beep bei Bereichsüberschreitung Low Batt-Anzeige Batterieversorgung Anschluß für externes Netzteil I-IAMEG IEC 1010 Cat Ill Instruments...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendete Symbole 1. Allgemeine Sicherheitshinweise Auf dem Tastkopf und in dieser Anleitung werden Aufbau des Differential-Tastkopfes folgende Sicherheits - Symbole verwendet: 3. Technische Daten Bedienung Warnung vor gefährlicher elektrischer 5. Wartung und Reparatur Spannung. Lieferumfang Beispiele für den Einsatz von Differential-Tastköpfen Warnung vor einer Gefahrenste//e. -
Seite 3: Aufbau Des Differential-Tastkopfes
2. Aufbau des Differential-Tastkopfes 3. Technische Daten OUTPUT max. DifferenåaÆingangssp. ± 1500VDC+AC max. ± max. Spannung je Eingang ± 1500V DC+AC gegen Erde, beide Bedingungen Sindgleichzeitig Buchse für externe 75 cm, rot und schwarz Stromversorgung 12 V DC 1 30 mA DIFFERENTIAL PROBE Ver-schmutzungsgrad... - Seite 4 4. Bedienung des Gerätes Vor d em ersten Gebrauch des Differentia/- Tastkopfes /esen Sie bittesorgfä/tig die Sicherheitshinweise a mAnfangdieserBedienungsan/eitung durch. Einbau Oder Wechsel der 9V-Batterie VordererstenBenutzung desGerätes i stdiezumLieferumfang gehörende Batterie indasBatteriefach einzusetze undüberdenKronenclip anzuschließen. Blinktwährend desBetriebes die Power-LED (Low-Batt- Anzeige), istdieBatteriespannun auf u nter 6 V abgesunken.
- Seite 5 O Anschließen des Tastkopfes Beacht Sie bitte vordem Anschluß des Tastkopfes dieSicherheitshinweise amAnfang d ieses H andbuches! Der T astkopfausg istüber d asKoaxialkabel mitdem BNC-Stecker andenEingang des Oszilloskopes anzuschließe DerEingangswiderstan desOszilloskopes sollte I MQ betragen. Um dieangegebenen Ubertragungsparamet zugewährleisten, solitebeidiesem hochohmigen Anschluß d asKabel n ichtwesentlich verlänger werden.
-
Seite 6: Wartung Und Reparatur
O Wahl des Teilungsfaktors Der Tastkopf bietet die Möglichkeit zwei Teilungsfaktoren zu wählen: x 100 und x 1000. BeiWahldesTeilungsfaktors x 100( Schaltergedrückt,Power-LED leuchtetgelb) ist die Spannungan den Eingängen = am OszilloskopabgeleseneSpannung x 100. BeiWahl d esTeitungsfaktors x 1000( Schalter n ichtgedrückt, P ower-LED l euchtet r ot) ist die Spannungan den Eingängen = am OszilloskopabgeleseneSpannung x 1000. -
Seite 7: Beispiele Für Den Einsatz Von Differential-Tastköpfen
7. Beispiele für den Einsatz von Differential-Tastköpfen Bezugspotential und Sicherheit Bei vielen oszilloskopischenMessungenan Netzteilen,an Schaltreglern, Motorsteuerungen,Thyristoren oder Power-MOSFETs start der Massebezug. Weildas netzbetriebene Oszilloskop über den Schutzleitererdbezogen ist, mussenauchdie Bezugspunkte der Messungen auf diesemPotentialliegen.Sinddiese Bedingungen nicht gegeben, kannesbeimVerbinden vonOszilloskop u ndSignalquelle zumKurzschluß kommen Oder S chaltungs- teile zerstört werden. - Seite 8 Erdschleifen und Gleichtaktspannungen? Obwohl in vielen Fällen die Erde zwar als gemeinsamer Bezugspunkt prinzipiell genutzt werden kann, ist das aber oft nicht an der gleichen räumlichen Stelle möglich. Dadurch können Erdschleifen auftreten. Das heißt, daß zwischen dem Erdpotential der zu untersuchenden Schaltung und dem Erdpotential des Oszilloskopes eine Spannung entste- hen kann.
