HPI Racing Formula TEN Bauanleitung Seite 13

x4
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
Vis TP tête bombée M3x10mm
ナベタッピングネジ M3x10mm
x6
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
Vis TP tête bombée M3x10mm
ナベタッピングネジ M3x10mm
x1
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
Rotule sur tige 4.3x10.3mm (douille 2mm)
ボールスタッ ド 4.3x10.3mm (2mmソケッ ト)
x2
102819
Servo Saver / Friction Plate Set
Servo Saver/reibungsplatte Set (Formula Ten)
Jeu sauve-servo/Plaque de friction
サーボセイバー/フリクションプレー トセッ ト

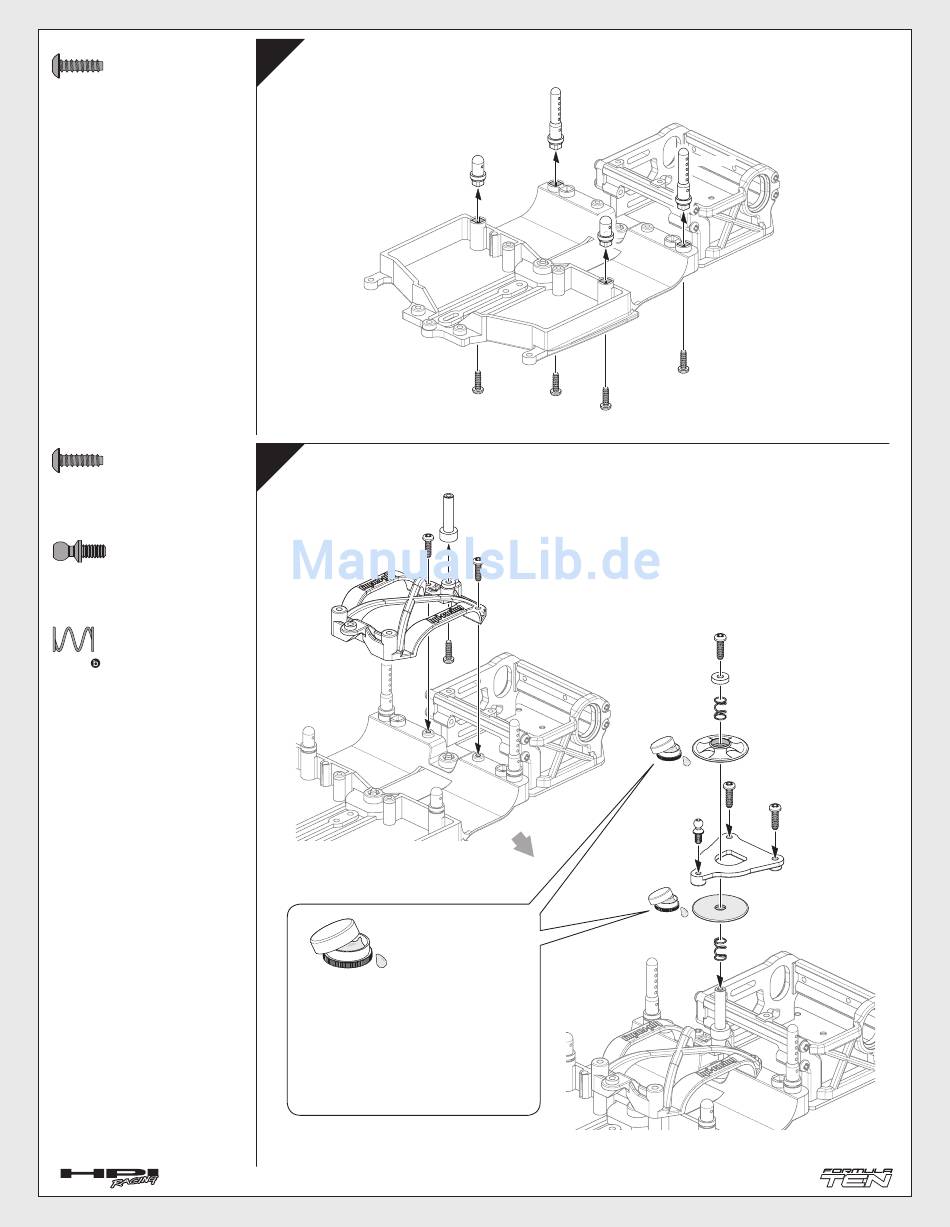

3
Body Post Installation.
Karosseriehalter Montage
102817
4
Friction Damper Assembly.
Montage des Reibungsdämpfers
Z552
❶
102817
Z155
Differential Lube (Silicone)
Differential Fett
Graisse pour différentiel
シリコンデフルーブ
Place a small amount of lube on the flat surface of
both friction plates. Apply more lube for high grip
surfaces.
Geben Sie etwas Fett auf die Flächen beider Dämp-
ferplatten. Verwenden Sie mehr Fett bei griffigen
Untergründen.
Mettez une petite quantité de lubrifiant sur la surface
plate des deux plaques de friction. Mettez plus de
lubrifiant en cas de surface à forte accroche.
フリクションプレートの平らな面に薄く塗ります。
グリップの良い路面では多めに、悪い路面では少なめに塗って
調整してください。
Mise en place des montants de carrosserie
バッテリーポストの取り付け
❹
102817
❺
❺
102817
Z552
Z552
Z552
Montage de l'amortisseur à friction
フリクションダンパーの組み立て
❸
102819
Z552
Z552
13
❹
102817
Z552
Z552
❹
102819
b
102819
Z155
❶
102819
Z552
Z552
75115
❷
102819
Z155
❶
102819
b
102819
