HPI Racing Formula TEN Bauanleitung Seite 12

3
Assembly Instruction
Montage Anleitung
A
BAG
Open Bag A
Tüte A öffnen
Ouvrir le sachet A
Bag Aを使用します
D
BAG
Open Bag D
Tüte D öffnen
Ouvrir le sachet D
Bag Dを使用します
x8
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
Vis TP tête bombée M3x10mm
ナベタッピングネジ M3x10mm
x4
Z576
TP. Flat Head Screw M3x8mm
Senkkopfschneidschraube M3x8mm
Vis tôle tête fraisée M3x8mm
T.Pサラネジ M3ｘ8mm
x2
Z527
Flat Head Screw M3x10mm Black
Senkkopfschraube M3x10mm
Vis tête plate M3x10mm Noire
サラネジ M3×10mm
x2
Z676
Lock Nut M3 Thin Type
Stoppmutter M3 (Flach)
Écrou de blocage M3 (mince)
ロックナッ ト M3 薄型
x2
6819
Silicone O-ring P-3 (Red)
Silikon O-Ring P-3 rot
Joint torique silicone P-3 rouge
シリコンOリング P3 RED
Mode d'emploi pour le montage
シャーシの組み立て

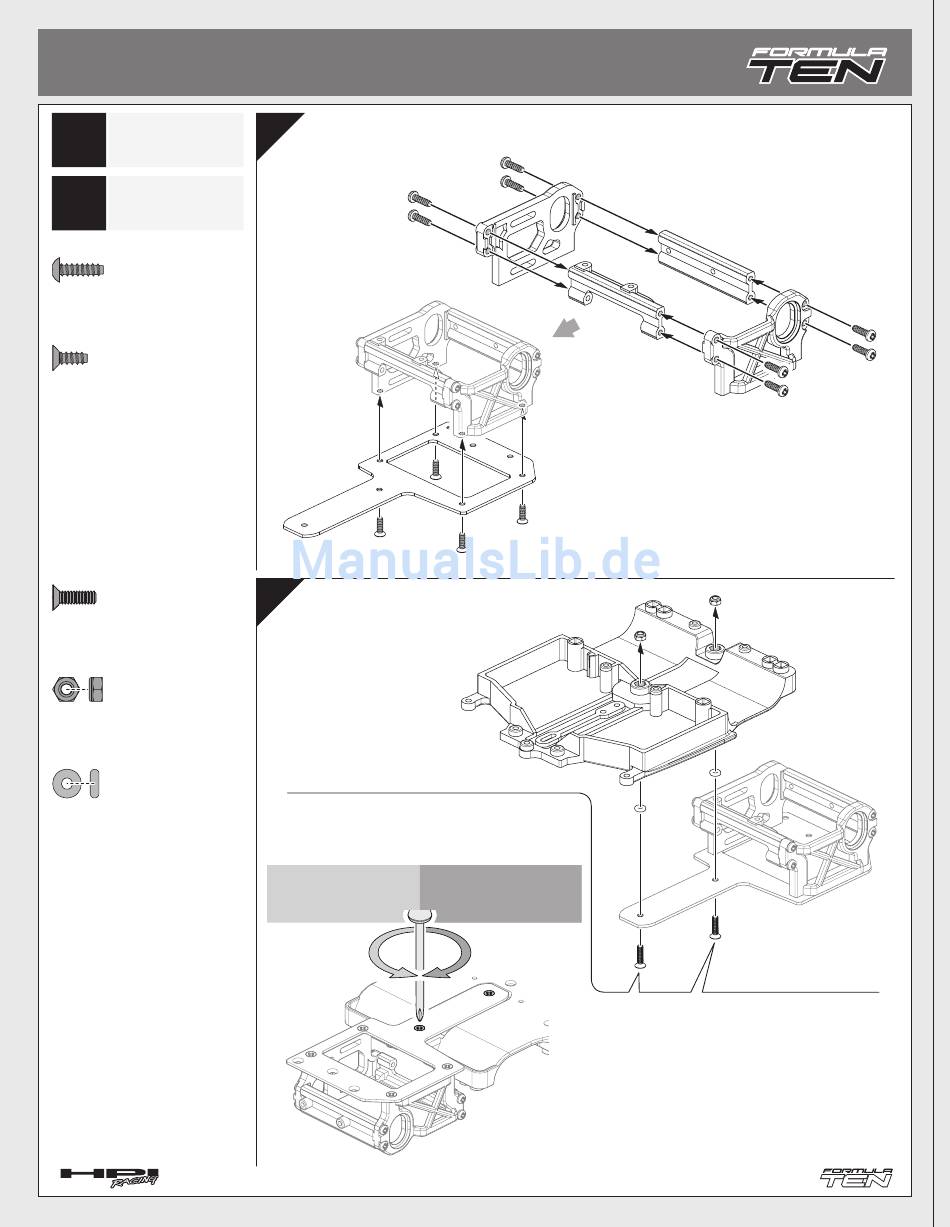

1
Rear Assembly.
Zusammenbau der Hinterachse
Z552
Z576
102835
Z576
2
Rear Assembly Installation.
Montage der Hinterachse
Mise en place de la partie arrière
リアポッドの取り付け
Adjusting the T-BAR
T-Bar Einstellung
Réglage de la barre en T
Tバーの調整
Low grip surface High grip surface
Untergrund mit wenig Griff Untergrund mit viel Griff
Surface de faible accroche. Surface de faible accroche.
グリップが悪い路面 グリップが良い路面
Fe Partie Arrière
リアポッドの組み立て
Z552
❶
102818
102818
Z576
Z576
6819
Tighten screw fully, then loosen one full turn (standard position).
Turn clockwise for high grip surface. Turn counter-clockwise for
low grip surface.
Ziehen Sie die Schraube vollständig an und lösen Sie sie dann
wieder eine Umdrehung (standard Einstellung). Drehen Sie
sie im Uhrzeigersinn bei griffigem Untergrund und gegen den
Uhrzeigersinn bei wenig griffigem Untergrund.
Vissez complètement, puis dévissez d'un tour entier (position
standard). Tournez dans le sens horaire pour une surface à forte
accroche, et tournez dans le sens antihoraire pour une surface à
faible accroche.
一杯に締め込んでから1回転戻します（基準位置）。
グリップの良い路面では締め込み、悪い路面では緩めて調整してください。
12
❹
102818
❸
Z552
❷
102818
Z676
Z676
102814
6819
Z527
Z527
Z552
