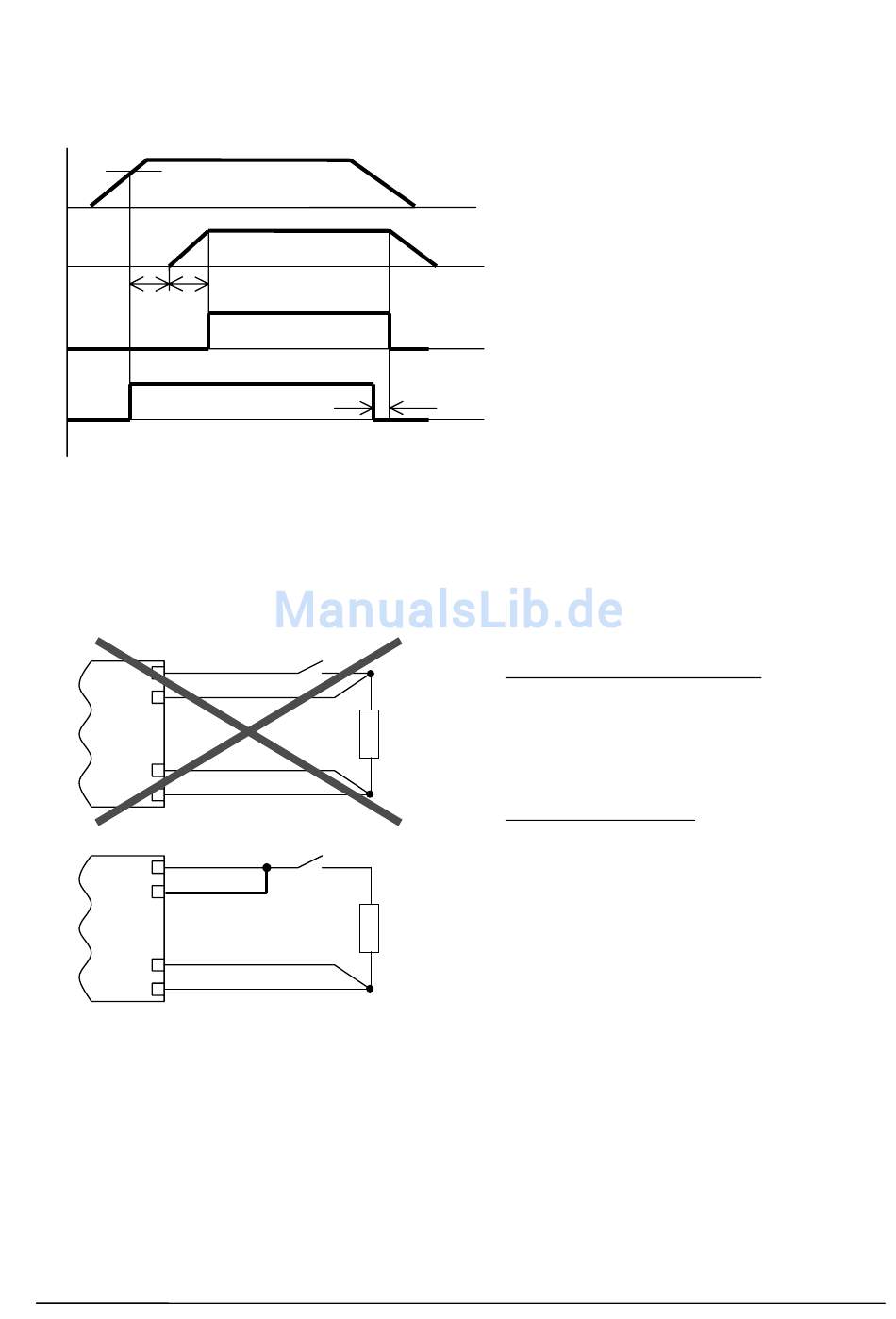

Abbildung 1: Zeit-Impuls-Diagramm
Figure 1: Timing diagramm
typ. 150V (75V) AC
Ue
Ua
Power
contact X2-6/7 open
Good
Reset
signal X2-8 low
Abblidung 2: Sense-Leitungs-Anschluss
Figure 2: Sense connection
L +
sense +
sense -
M
max. 0,5V
L +
sense +
sense -
M
max. 0,5V
Siemens AG Österreich, 03.2001
contact X2-6/7 closed
signal X2-8 high
Load
Load
Hinweise zum Sense-Leitungs-Anschluss:
1)
max. Spannungsausregelung 0,5V je Leitung,
d.h. der Lastleitungsquerschnitt ist so zu
wählen, das der Spannungsabfall bei Vollast
je Leitung max. 0,5V beträgt
2)
bei Verwendung eines Schaltelements in der
Lastleitung müssen Lastleitung und Sense-
Leitung gemeinsam weggeschaltet werden
Note for connecting sense-line:
1)
max. voltage correction 0.5 V per load line, so
ensure that less than 0,5V is dropped in each
load line at full load operation
2)
if using switching device in load line, load
line and sense line must be turned off in
common
7/8
SITOP power flexi
