Anschließen von externen Geräten
Das Anschließen von externen Geräten an das Motherboard ist eine einfache Aufgabe. Zu den
Standardkomponenten, die üblicherweise an das Motherboard angeschlossen werden, zählen

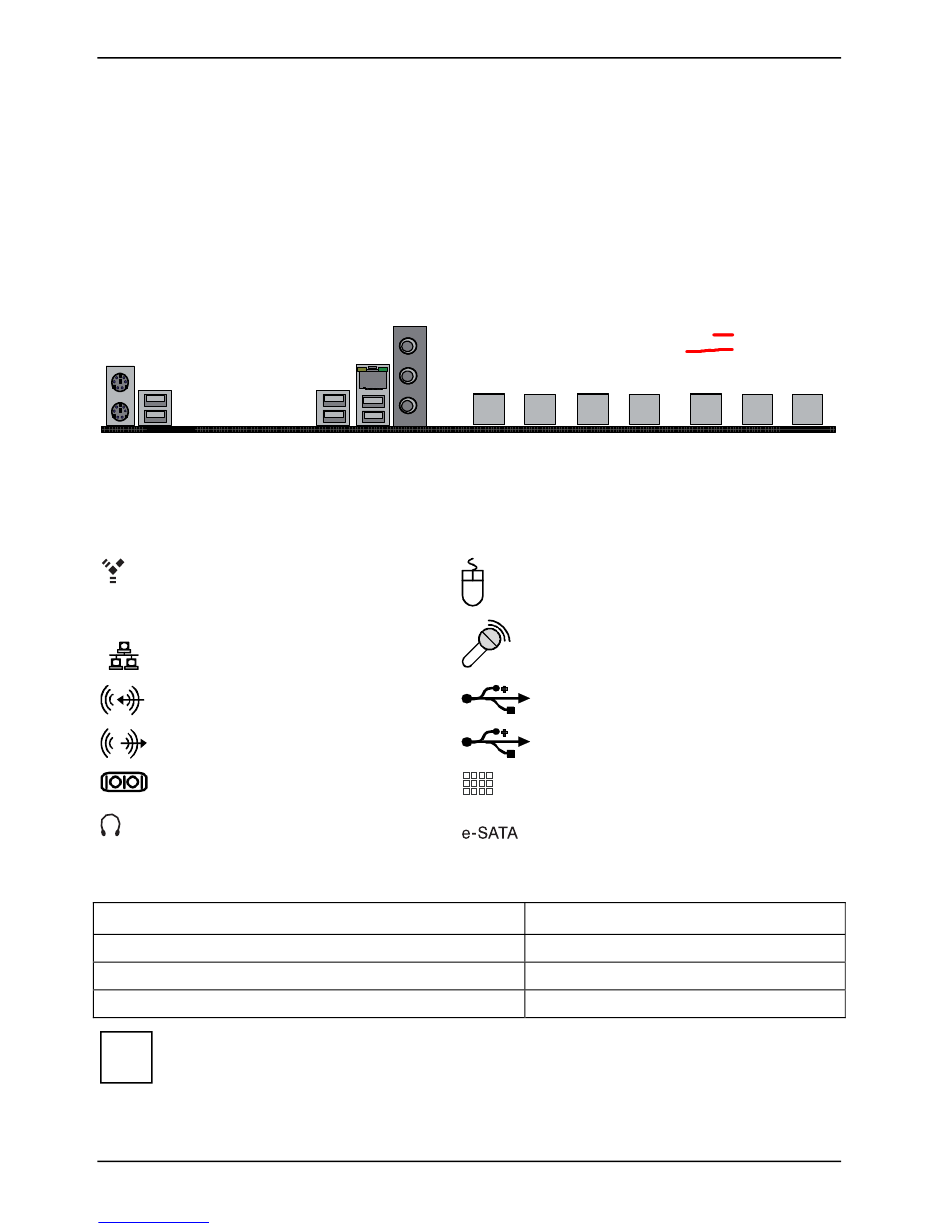

Tastatur-, Maus- und Druckerkabel. In nachstehendem Diagramm wird der ATX-Port-Stack für
folgendes Board im Detail illustriert:
PS2 2x
USB

Externe Ports

Die Positionen der externen Anschlüsse am Motherboard wurden am Anfang des Handbuchs
angegeben.
Firewire, weiß
LAN
LAN-Port (RJ-45)
Audio-Eingang (Line in), hellblau
Audio-Ausgang (Line out), hellgrün
Serielle Schnittstelle, türkis
Kopfhörer / SPDIF, gelb
Der LAN RJ45-Anschluss verfügt über zwei LEDs (Light Emitting Diodes).
Linke LED
Grün: Verbindung eingerichtet
Grün blinkend: Aktive LAN-Verbindung
Die Ports wurden so konzipiert, dass sie Anschlüsse nur in eine Richtung zulassen.
i
Dennoch sollten Sie beim Anschließen mit Vorsicht vorgehen. Beim fehlerhaften
Anschließen können die Pole unter Umständen durch Verbiegen oder Brechen beschädigt
werden.
