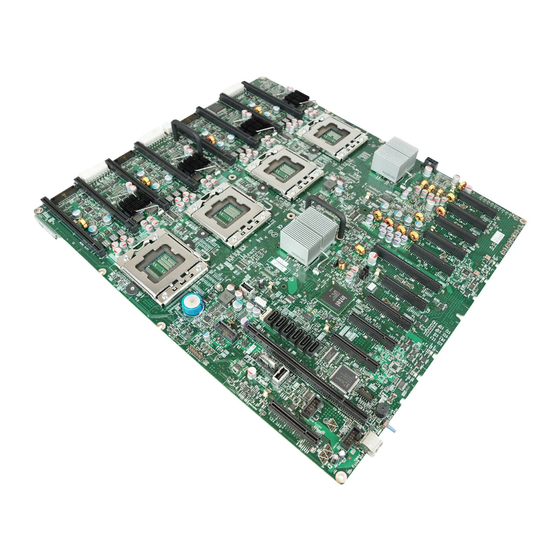

- Seite 1 Technisches Handbuch - Deutsch System Board D3141 für PRIMERGY RX600 S6 Technisches Handbuch Juli 2011...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Vorbereitende Hinweise
Beachten Sie, dass es sich bei diesen Angaben lediglich um Richtlinien handelt. Sie stellen keine Gewährleistung für den störungsfreien Betrieb innerhalb des Wartungszeitraums dar. Verwendung in Hochsicherheitsanwendungen Dieses Produkt wurde für den allgemeinen industriellen / kommerziellen Gebrauch als Server entwickelt und hergestellt. Technisches Handbuch D3141 (RX600 S6) - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Technisches Handbuch D3141 (RX600 S6)
- Seite 6 Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: – CSS (Customer Self Service) – Lithium-Batterie austauschen Technisches Handbuch D3141 (RX600 S6)
-
Seite 7: Inhaltsverzeichnis
Externe Anschlüsse und Anzeigen ....49 3.6.5 Anschlüsse und Anzeigen auf dem I/O-Riser-Board ..50 Lithium-Batterie austauschen ....53 Technisches Handbuch D3141 (RX600 S6) - Seite 8 Inhalt Technisches Handbuch D3141 (RX600 S6)
-
Seite 9: Einleitung
Einleitung Dieses Technische Handbuch beschreibt das System Board D3141, das mit bis zu vier Intel-Prozessoren ausgerüstet werden kann. Zusätzliche Beschreibungen zu den Treibern (falls verfügbar) finden Sie in den Readme-Dateien auf Ihrer Festplatte oder auf den beiliegenden DVDs (siehe Installations-DVD der ServerView Suite - ServerView Software Produkte). - Seite 10 Einleitung Technisches Handbuch D3141 (RX600 S6)
-
Seite 11: Wichtige Hinweise
Verträglichkeit verletzt oder das System beschädigt werden. Informationen darüber, welche Systemerweiterungen zur Installation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch ● von Erweiterungen Defekte am Gerät verursachen. Technisches Handbuch D3141 (RX600 S6) - Seite 12 Bei unsachgemäßem Austausch einer Batterie im Gerät besteht Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden. (Dieser Hinweis gilt nicht für Japan.) Beachten Sie unbedingt die Sicherheitshinweise im Kapitel "Lithium- Batterie austauschen". Technisches Handbuch D3141 (RX600 S6)
- Seite 13 Legen Sie alle Bauteile auf eine Unterlage, die frei von statischen ● Aufladungen ist. Eine ausführliche Beschreibung für die Behandlung von EGB- Komponenten ist in den einschlägigen europäischen bzw. internationalen Normen (EN 61340-5-1, ANSI/ESD S20.20) zu finden. Technisches Handbuch D3141 (RX600 S6)
-
Seite 14: Ce-Konformität
Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungs-Richtlinie". Hierfür trägt die Baugruppe die CE-Kennzeichnung (CE = Communauté Européenne). Die Konformität wurde in einer typischen Konfiguration eines PRIMERGY-Servers geprüft. Technisches Handbuch D3141 (RX600 S6) -
Seite 15: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –... - Seite 16 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
-
Seite 17: Leistungsmerkmale
– 2x Intel Memory-Controller-Hub (MCH) – Intel Southbridge ICH10R – Intel Boxboro I/O Hub – Intel IOP321 I/O Prozessor Interne Anschlüsse – 2x USB-2.0-Anschlüsse – 6x SATA-Anschluss – Trusted-Platform-Modul (TPM) (optional) – USB-Flash-Modul (UFM) (optional) Technisches Handbuch D3141 (RX600 S6) - Seite 18 – Ein serieller Port – Drei UART-Schnittstellen – DDR2 16-Bit 667MHz-Speicher – Chassis Intrusion Logic – PWM-Steuerung und Lüfter-Geschwindigkeitsüberwachung – Spannungs- und Temperaturmonitor – Real Time Clock (RTC) – Zwei Watchdog-Timer – System- und Taktsteuerung – Drei Mehrzweck-Timer Technisches Handbuch D3141 (RX600 S6)
- Seite 19 – Lokales BIOS-Update von USB-Gerät – Online-Update-Tools für die wichtigsten Windows- und Linux-Versionen – Lokales und Remote-Update über ServerView Update Manager – SMBIOS2.4 – Unterstützung für remote PXE-Boot – Unterstützung für remote iSCSI-Boot Umweltschutz Batterie in Halterung für Recycling Technisches Handbuch D3141 (RX600 S6)
- Seite 20 Dritthersteller-Programmen die Speicherung von Schlüsselinformationen (z.B. Laufwerksverschlüsselung mittels Windows Bitlocker Drive Encryption). Die Aktivierung des TPMs erfolgt über das System-BIOS (siehe hierzu Handbuch "System Board D3141 BIOS Setup Utility für PRIMERGY RX600 S6"). ACHTUNG! – Beachten Sie bitte bei der Verwendung des TPMs die Programmbeschreibungen der Dritthersteller.
-
Seite 21: Arbeitsspeicher
Die folgende Abbildung zeigt die Zuordnung der DIMM-Steckplätze des Riser- Speicher-Boards. Bild 2: Zuordnung der DIMM-Steckplätze auf dem Riser-Speicher-Board Das Ein- und Ausbauen von Speicher-Boards und DIMMs wird im Handbuch "PRIMERGY RX600 S6 Server Betriebsanleitung" beschrieben. Technisches Handbuch D3141 (RX600 S6) - Seite 22 Speicherkanäle (z. B. A, B oder C, D) an. Aus Performance- Gründen werden beim Zugriff auf die DIMMs zwei Kanäle von unterschiedlichen BOBs parallel genutzt. Die DIMMs, die auf diese Weise als Paare zusammengeschaltet sind, werden als "Lockstep-Paare" bezeichnet. Technisches Handbuch D3141 (RX600 S6)
-
Seite 23: Bestückungsvorschrift
3. Bestücken Sie die DIMM-Steckplätze 2B und 2D. 4. Bestücken Sie die DIMM-Steckplätze 2A und 2C. Die Bestückungsvorschriften sind auf einem Aufkleber auf jedem Speicher- Board dargestellt: Bild 4: Aufkleber mit grafischer Darstellung der Bestückungsvorschrift auf jedem Speicher- Board Technisches Handbuch D3141 (RX600 S6) -
Seite 24: Speicherkonfigurationsmodi
– Hemisphere-Modus Nach der DIMM-Installation müssen Sie die erforderlichen Einstellungen im Server-BIOS vornehmen. Detaillierte Informationen finden Sie im Handbuch "System Board D3141 BIOS Setup Utility für PRIMERGY RX600 S6". Spare-Modus Im Spare-Modus dient ein DIMM-Paar als Reserve für die anderen Paare. Die Reserve-DIMMs müssen dieselbe oder eine höhere Kapazität als die anderen... - Seite 25 Leistungsmerkmale Bild 5: Absolute Minimalkonfiguration im Spare-Modus für 2 CPUs und 2 Speicher-Boards In der ersten Upgrade-Stufe fügen Sie 4 DIMMs hinzu: Bild 6: Erste Upgrade-Stufe im Spare-Modus für 2 CPUs und 2 Speicher-Boards Technisches Handbuch D3141 (RX600 S6)
- Seite 26 Leistungsmerkmale In der nächsten Upgrade-Stufe fügen Sie wieder 4 DIMMs hinzu: Bild 7: Zweite (maximale) Upgrade-Stufe im Spare-Modus für 2 CPUs und 2 Speicher-Boards Technisches Handbuch D3141 (RX600 S6)
- Seite 27 Dieser Typ ist nur mit 4 CPUs möglich und erfordert 2 Speicher-Boards je CPU. Die Daten werden mithilfe der Mboxes auf vier CPUs verteilt (siehe Bild 10 auf Seite 30). Daher wird dieser Typ auch als "Inter Socket Interleaving" bezeichnet. Technisches Handbuch D3141 (RX600 S6)
- Seite 28 In der ersten Upgrade-Stufe fügen Sie mindestens 4 DIMMs (eine Farbe) hinzu. Bild 8: Upgrade-Konfiguration für 2 CPUs und 2 Speicher-Boards Dieselben Upgrade-Regeln gelten für 2 CPUs und 4 Speicher-Boards, für 3 CPUs und 6 Speicher-Boards sowie für 4 CPUs und 8 Speicher- Boards. Technisches Handbuch D3141 (RX600 S6)
- Seite 29 4-Way-Interleaving-Modus (Inter Socket) mit 2 CPUs und 4 Speicher-Boards In der ersten Upgrade-Stufe fügen Sie mindestens 8 DIMMs (eine Farbe) hinzu. Bild 9: Upgrade-Konfiguration für 2 CPUs und 4 Speicher-Boards Dieselben Upgrade-Regeln gelten für Konfigurationen mit 4 CPUs. Technisches Handbuch D3141 (RX600 S6)
- Seite 30 8-Way-Interleaving-Modus (Inter Socket) mit 4 CPUs und 8 Speicher-Boards In der ersten Upgrade-Stufe fügen Sie mindestens 16 DIMMs (eine Farbe) hinzu. Bild 10: Upgrade-Konfiguration für 4 CPUs und 8 Speicher-Boards Dieser Modus ist nur mit 4 CPUs möglich. Technisches Handbuch D3141 (RX600 S6)
- Seite 31 34). Intersocket Mirroring ist nur möglich bei 4 CPUs, nicht bei 2 oder 3 CPUs. Für diesen Modus benötigen Sie 2 Speicherboards je CPU (insgesamt 8). Sämtliche DIMMs müssen identisch sein (gleiche Kapazität und Technologie)! Technisches Handbuch D3141 (RX600 S6)
- Seite 32 Leistungsmerkmale Intrasocket Mirroring mit 2 CPUs und 2 Speicher-Boards In der ersten Upgrade-Stufe fügen Sie mindestens 4 DIMMs (eine Farbe) hinzu. Bild 11: Upgrade-Konfiguration für 2 CPUs und 2 Speicher-Boards Technisches Handbuch D3141 (RX600 S6)
- Seite 33 Intrasocket Mirroring mit 2 CPUs und 4 Speicherboards In der ersten Upgrade-Stufe fügen Sie mindestens 8 DIMMs (eine Farbe) hinzu. Bild 12: Upgrade-Konfiguration für 2 CPUs und 4 Speicher-Boards Dieselben Upgrade-Regeln gelten für Konfigurationen mit 3 oder 4 CPUs. Technisches Handbuch D3141 (RX600 S6)
- Seite 34 Leistungsmerkmale Intersocket Mirroring mit 4 CPUs und 8 Speicherboards In der ersten Upgrade-Stufe fügen Sie mindestens 16 DIMMs (eine Farbe) hinzu. Bild 13: Upgrade-Konfiguration für 4 CPUs und 8 Speicher-Boards Technisches Handbuch D3141 (RX600 S6)
- Seite 35 Technologie). Ein Speicher-Board muss eine Kapazität von 8, 16, 32, 64 oder 128 GB haben. Die Konfiguration der Speicher-Boards muss je CPU identisch sein. Hemisphere-Modus mit 2 CPUs und 2 Speicher-Boards Bild 14: Minimalkonfiguration für 2 CPUs und 2 Speicher-Boards Technisches Handbuch D3141 (RX600 S6)
- Seite 36 Kanäle (Kanal 1 & 2) die gleiche Konfiguration aufweisen müssen. Da Kanal 1 nach der ersten Upgrade-Stufe mit 16 DIMMs bestückt ist, müssen Sie Kanal 2 ebenfalls mit 16 DIMMs bestücken. Dieselben Upgrade-Regeln gelten für Konfigurationen mit 3 und 4 CPUs. Technisches Handbuch D3141 (RX600 S6)
-
Seite 37: Konfigurationstabelle Für Speicher-Boards
Mirror Speicher-Board-Steckplatznummer Speich leaving (Intra- (Lock- (2-way) socket) step) Board 3-Way-Konfiguration Speichermodus CPU 1 CPU 2 CPU 3 CPU 4 Anz. d. keine Spare Inter- Mirror Speicher-Board-Steckplatznummer Speich leaving (Intra- (Lock- (2-way) socket) step) Board Technisches Handbuch D3141 (RX600 S6) - Seite 38 Leistungsmerkmale 4-Way-Konfiguration Speichermodus CPU 1 CPU 2 CPU 3 CPU 4 Anz. d. keine Spare Inter- Mirror Speicher-Board-Steckplatznummer Speich leaving (Intra- (Lock- (2-way) socket step) Boards Technisches Handbuch D3141 (RX600 S6)
-
Seite 39: Pcie-Steckplätze
Leistungsmerkmale PCIe-Steckplätze A B C D E F G H Bild 16: PCIe-Steckplätze auf System Board D3141 Pos. PCIe- Beschreibung Hot-Plug Steckpl. Steckpl. PCI-Express 1.0 (x4), 1/2 Länge, x8-Anschluss nein Technisches Handbuch D3141 (RX600 S6) - Seite 40 Zur Unterstützung der PCI- Steckplätze 5 - 9 muss CPU 3 installiert sein. 7 & 8 5 - 9 Ältere I/O-Geräte, wie zum Beispiel Videokarten, werden nur in den Steckplätzen #1, 2, 3, 4 oder 10 unterstützt Technisches Handbuch D3141 (RX600 S6)
-
Seite 41: Bildschirmauflösungen
Messung der Prozessor-, Speichermodul- und Umgebungstemperatur durch einen Temperatursensor. Wenn ein kritisch hoher Temperaturwert erreicht wird, schaltet das System sofort aus. Lüfterüberwachung Die Lüfter werden überwacht. Nicht mehr verfügbare, blockierte und verklebte Lüfter werden erkannt. Technisches Handbuch D3141 (RX600 S6) - Seite 42 Alle überwachten kritischen und warnenden Ereignisse des System Boards werden von der Global Error-LED oder der CSS-LED signalisiert und im System Event Log aufgezeichnet. Sie könnten über die BIOS-Setup-Utility, die Weboberfläche des iRMC S2 oder über den ServerView Operations Manager aufgerufen werden. Technisches Handbuch D3141 (RX600 S6)
-
Seite 43: Anschlüsse, Steckbrücken Und Anzeigen
Leistungsmerkmale Anschlüsse, Steckbrücken und Anzeigen 3.6.1 Onboard-Anschlüsse Bild 17: Anschlüsse auf dem System Board D3141 Pos. Anschluss Pos. Anschluss PCIe-Steckplätze (# siehe Bild) B I/O-Riser-Steckplatz Technisches Handbuch D3141 (RX600 S6) - Seite 44 SATA-Ports (# siehe Bild) interne USB-Anschlüsse (2x) HDD-Aktivität TPM (Trusted-Platform-Modul) J Interner USB-Kabelanschluss Prozessor-Sockel (# siehe Bild) L Signal-Anschlüsse an Frontpanel-Lüfterbaugruppe Stromversorgungsanschlüsse Signalanschluss an Power- für Power-Distribution-Board Distribution-Board Stromversorgungsanschluss Speicher-Board-Anschlüsse (# für Power-Distribution-Board siehe Bild) Technisches Handbuch D3141 (RX600 S6)
-
Seite 45: Onboard-Steckbrücken (Jumper)
Leistungsmerkmale 3.6.2 Onboard-Steckbrücken (Jumper) Bild 18: Lage der Steckbrücken auf dem System BoardD3141 Pos. Jumper CMOS (J5C2) löschen Password Disable/Clear (J5C3) Reserviert (J5C1) BIOS-Recovery (J6D1) Technisches Handbuch D3141 (RX600 S6) - Seite 46 Leistungsmerkmale Steckbrücken-Einstellungen "Clear CMOS" (J5C2) CMOS löschen Normal (Default) Steckbrücken-Einstellungen "Password Disable/Clear" (J5C3) Disable/Clear Protect (Default) Einstellungen der reservierten Steckbrücke (J5C1) Standard-Einstellung Steckbrücken-Einstellungen "BIOS Recovery" (J6D1) Recover Normal (Default) Technisches Handbuch D3141 (RX600 S6)
-
Seite 47: Onboard-Led-Anzeigen
Leistungsmerkmale 3.6.3 Onboard-LED-Anzeigen Bild 19: LEDs und Indicate-CSS-Taste auf dem System Board D3141 Die Positionen im Bild haben folgende Bedeutung: Pos. Anzeige Hot-Swap-Status-LEDs für PCIe-Steckplatz 7 Hot-Swap-Status-LEDs für PCIe-Steckplatz 6 Technisches Handbuch D3141 (RX600 S6) - Seite 48 LED F ist von außen an der Geräterückseite sichtbar. Alle anderen LEDs sind erst nach Entfernen des Deckels sichtbar. Wenn der Server abgeschaltet ist (alle Netzstecker müssen gezogen sein), kann die defekte Komponente durch Drücken der Indicate-CSS-Taste angezeigt werden. Technisches Handbuch D3141 (RX600 S6)
-
Seite 49: Externe Anschlüsse Und Anzeigen
Leistungsmerkmale 3.6.4 Externe Anschlüsse und Anzeigen Bild 20: Externe Anschlüsse und Anzeigen auf dem System Board D3141 Pos. Anzeige System-ID-LED System-ID-Taste 2 USB-Anschlüsse Technisches Handbuch D3141 (RX600 S6) -
Seite 50: Anschlüsse Und Anzeigen Auf Dem I/O-Riser-Board
Anschlüsse und Anzeigen auf dem I/O-Riser- Board Bild 21: Externe Anschlüsse und Anzeigen auf dem I/O-Riser-Board Pos. Anzeige 4x LAN-Anschlüsse (LED-Beschreibung auf Seite Global-Error-LED (orange) Serieller Anschluss Bildschirmanschluss (VGA) CSS LED (gelb) Management-LAN-Anschluss (LED-Beschreibung auf Seite Technisches Handbuch D3141 (RX600 S6) - Seite 51 (iRMC S2) und ist auf den Betrieb mit dem Remote-Management vorbereitet. Jeder LAN-Controller-Anschluss besitzt zwei LEDs, die die Transferrate (A) und den Zustand (B) der Verbindung anzeigen: Bild 22: LEDs der LAN-Anschlüsse auf dem I/O-Riser-Board Technisches Handbuch D3141 (RX600 S6)
- Seite 52 Verbindung/Transfer vorhanden ist. (Management-LAN) Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. LAN- Leuchtet grün bei einer LAN-Transferrate von Geschwindigkeit 100 Mbit/s. (Management-LAN) Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. Technisches Handbuch D3141 (RX600 S6)
-
Seite 53: Lithium-Batterie Austauschen
ACHTUNG! Die Lithium-Batterie darf nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden. Auf dem japanischen Markt darf die Lithium-Batterie nur vom Fujitsu-Kundendienstpartner ausgetauscht werden. Die Lithium-Batterie gehört nicht in den Hausmüll. Sie werden vom Hersteller, Händler oder deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw. - Seite 54 Ê Nehmen Sie eine identische Lithium-Batterie zur Hand, drücken Sie den metallenen Haltebügel in Pfeilrichtung (3) und setzen Sie die neue Lithium- Batterie in die Halterung ein (4). Ê Entsorgen Sie die Abfallbatterie wie oben beschrieben. Technisches Handbuch D3141 (RX600 S6)
