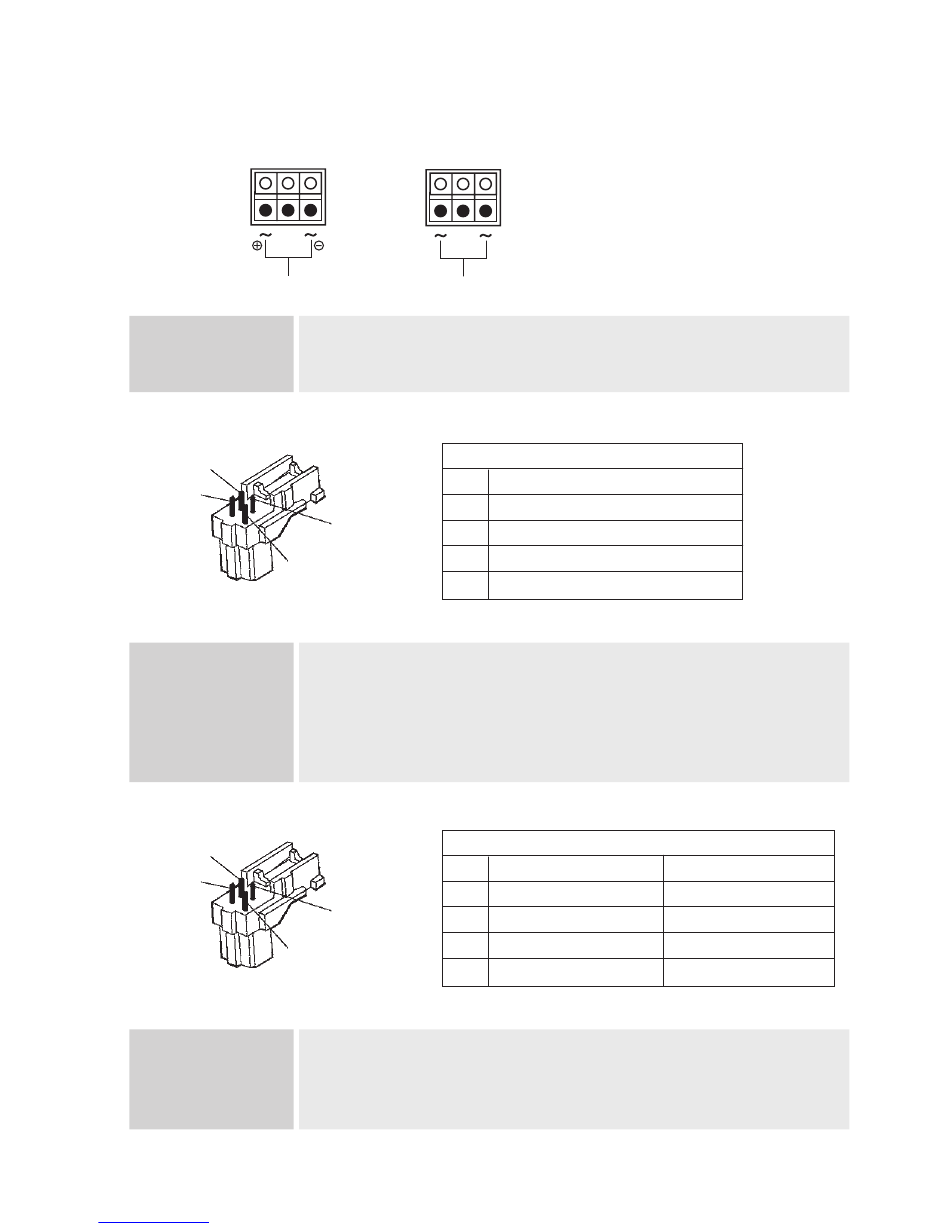

4. Affectation des broches du connecteur
Tension de service avec la VKC-1330IR12-24
Remarque
Raccordement
de l'objectif
Niveau du signal
Remarque
Raccordement
de l'objectif
Niveau du signal
Downloaded from
www.Manualslib.com
12VDC
G
Etablir l'alimentation de tension seulement après la réalisation de tous les autres
branchements. L'utilisation de blocs d'alimentation à tension de sortie stabilisée
(12VDC ±10%) est recommandée.
3
1
4
2
AE peut positionner sur MANUAL et le Shutter sur NORMAL
Commutateur A/l en position dc
Optimisez à l'aide du régulateur LEVEL
Utilisez uniquement des objectifs à commande par tension DC disposant d'une fiche
de connexion à affectation internationale usuelle des broches
3
1
4
2
AE peut positionner sur MANUAL et le Shutter sur NORMAL
Commutateur A/I en position vidéo
Optimiser par le régulateur „NIVEAU" à l'objectif AI.
manuals search engine
24VAC
G
Objectifs à commande par tension DC
Désignation
1
affaiblissement (-)
2
affaiblissement (+)
3
entraînement (+)
4
entraînement (-)
Objectifs à commande par signal vidéo
Désignation
1
tension (+)
2
sans fonction
3
vidéo
4
masse
33
Couleur
rouge
-
blanc
noir
