Eneo VKC-1327A/VAR49 Betriebsanleitung / Montageanleitung

Montage und Betriebsanleitung
1/3" Tag/Nacht-Platinenkamera
VKC-1327A/VAR49
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst
diese Sicherheitshinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• D ie Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser
kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit einge-
drungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das
kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer
Luftfeuchtigkeit bis max. 90% betreiben.
• U m das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel
nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die
Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und
keine Feuchtigkeit eindringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden.
Fremdeingriffe beenden jeden Garantieanspruch.
• D ie Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden
(Zerstörung des Sensors).
• M ontage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal
ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten
verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör von Videor E. Hartig GmbH.
• Z ur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft
schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass
vorhandene Dichtungen ordnungsgemäß eingesetzt und bei der Montage
nicht verschoben werden.
Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich
Funktionsstörungen verursachen; in diesem Fall kann vom
Betreiber verlangt werden, angemessene Maßnahmen durchzu-
führen und dafür aufzukommen.
2. Allgemeine Beschreibung
• 1/3" CCD Tag/Nacht-Platinenkamera, 38x38mm
• Horizontale Auflösung: 540 TV-Linien
• Lichtempfindlichkeit: 0,15Lux (AGC-Turbo, S/W)
• Varifokal-Objektiv F1,2/3,8-9,5mm mit DC-Blende
• Schwenkbarer IR-Sperrfilter (ICR)
• Digitale Signalverarbeitung (DSP)
• Automatische Shutterregelung (ESC)
• Gegenlichtkompensation (BLC)
• Automatischer Weißabgleich (ATW)
• Betriebsspannung: 12VDC/24VAC

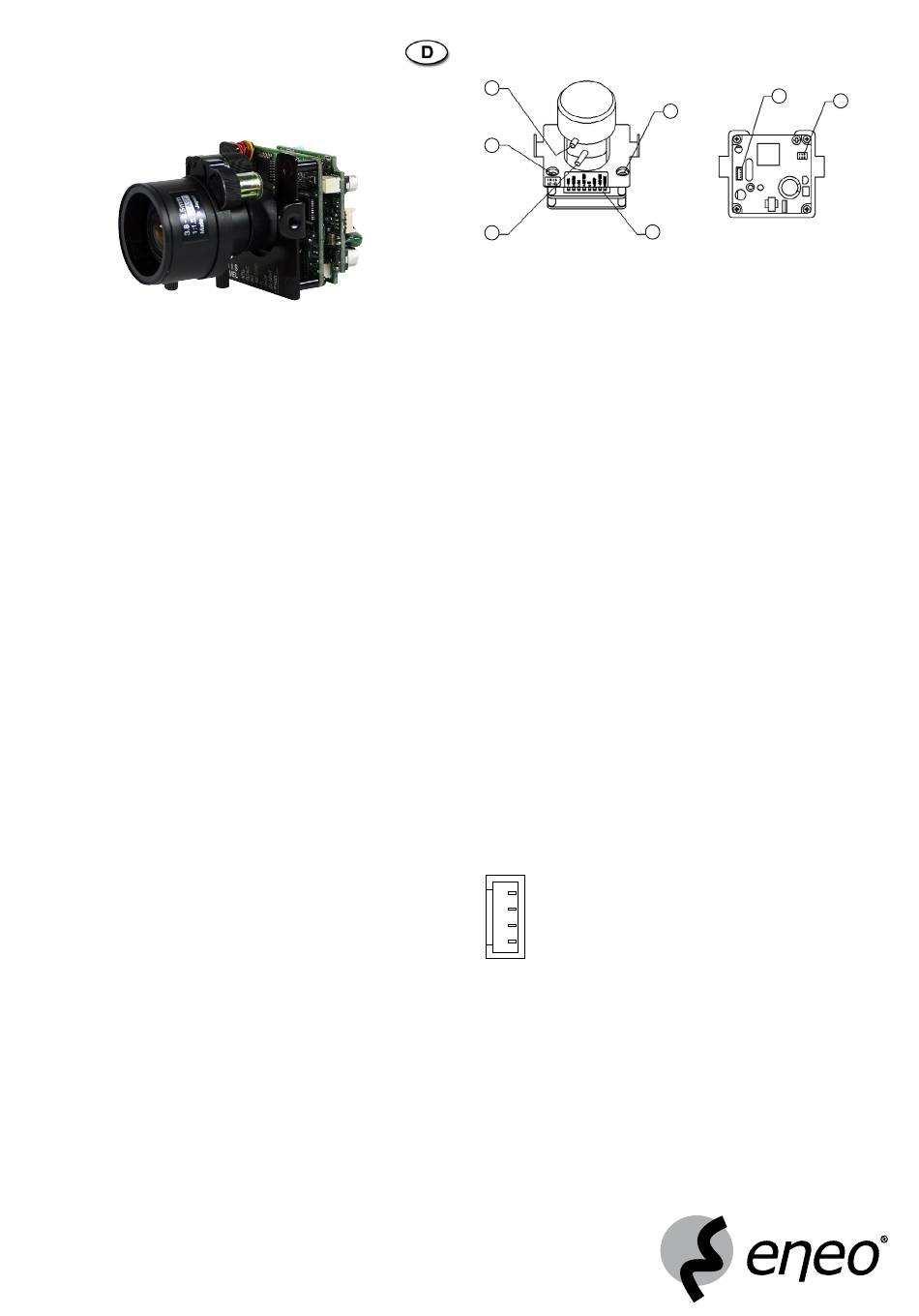

3. Teile-Bezeichnungen
1
2
3 4
Vorderansicht
(1) Fokus-Einstellknopf
(2) Blenden-Einstellpotentiometer
(3) Zoom-Einstellknopf
(4) Funktionstasten (Piano-Schalter)
4. Funktionsbeschreibung und Einstellungen
4.1 Fokus-Einstellknopf (1)
Stellen Sie den Fokus so ein, dass ein scharfes Bild geliefert wird, und blockieren
Sie dann die Einstellung mit der Schraube des Knopfs.
Wenn die Kamera auf ein sehr helles Objekt gerichtet ist, einen geeigneten
ND-Filter verwenden, damit durch eine ganz geöffnete Blende die bestmögliche
Schärfeneinstellung erreicht wird.
Dieser Schritt wird nach Ende von Schritt 4.3 empfohlen.
4.2 Blenden-Einstellpotentiometer (2)
Stellen Sie das Blendenpegel-Einstellpotentiometer so ein, dass der bestmögliche
Videopegel zum Monitor gelangt.
Das Blendenpegel-Einstellpoti arbeitet nur, wenn der ELC/ALC Schalter auf ALC
gestellt ist.
Dieser Schritt wird nach Ende der Schritte 4.1 und 4.3 empfohlen.
4.3 Zoom-Einstellknopf (3)
Stellen Sie den Zoom-Einstellknopf auf das gewünschte Blickfeld ein, und blockie-
ren Sie ihn nach Abschluss der Einstellung mit der Schraube des Knopfes.
4.4 Power/Video-Anschluss (6)
Schließen Sie das Power/Video-Kabel an diesen Anschluss an.
4 Videoausgang
3 GND
2 24VAC
1 24VAC
4.5 Einstellpotentiometer für vertikale Phase (5)
Stellen Sie die vertikale Phasenlage mit dem Einstellpoti so ein, dass sie mit der
vertikale Phase der anderen Kameras synchronisiert ist. Diese Einstellung funktio-
niert nur, wenn die Kamera im Line-Lock Modus mit 24VAC Spannungsversorgung
betrieben wird und der Schalter Int/LL auf LL steht. Wenn die Synchronisation
nicht möglich ist, vertauschen Sie die Pole der WechselSpannungsversorgung und
versuchen die Einstellung nochmals.
6
7
5
Rückansicht
(5) Einstellpotentiometer für
vertikale Phase
(6) Spannung/Video-Anschluss
