G VIDEO
HO, Fixation
HU de la caméra
K,L Monture C/CS
M Vis de blocage
N
6 POLES
Le connecteur pour le control interface N
PIN
SI
GND
RX
TX
485-
485+

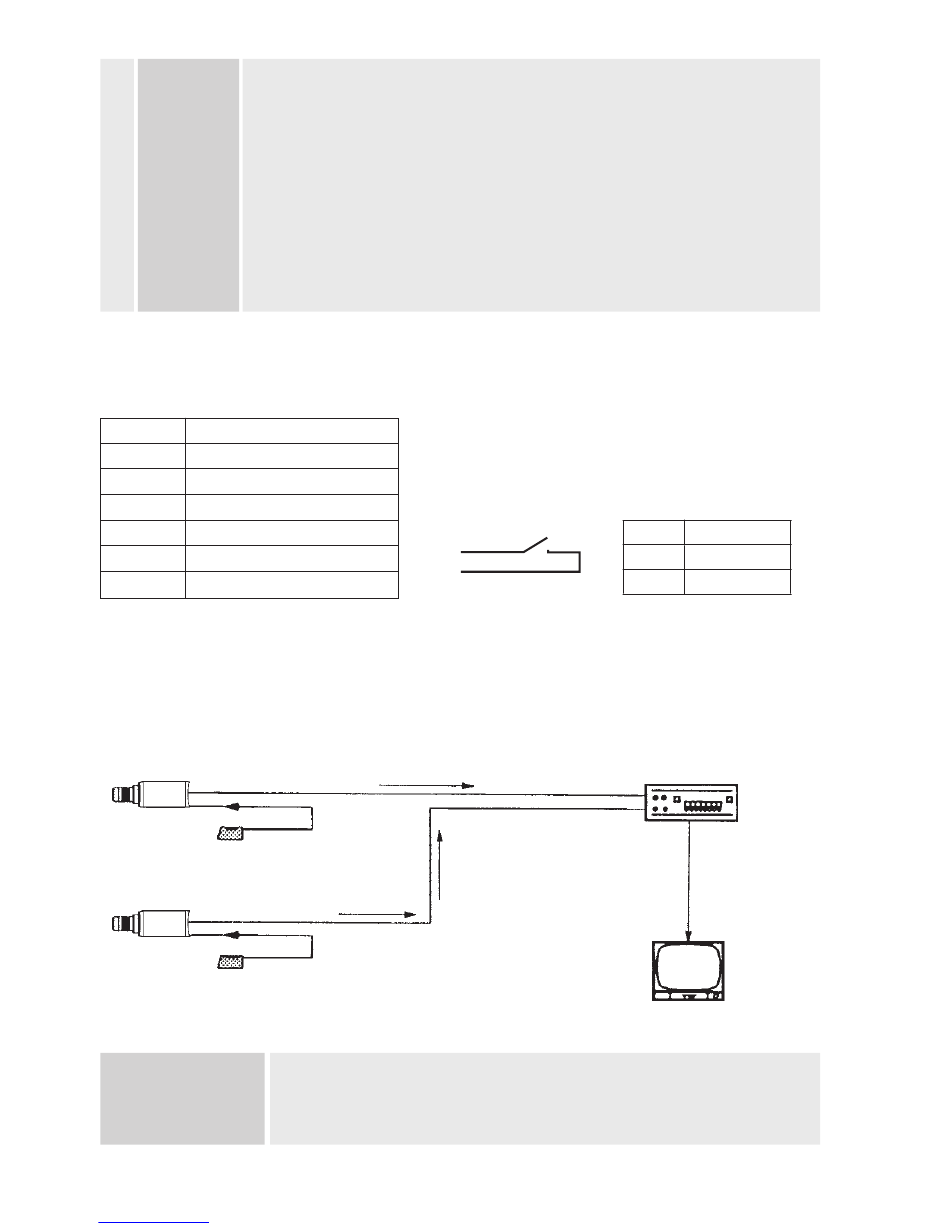

3.1 Exemple de branchement en cas d'utilisation de plusieurs caméras
Remarque
Downloaded from www.Manualslib.com
Sortie de signaux vidéo G (BNC) pour le raccordement à des appareils externes
(p. ex. moniteur, 75Ohm).
Filetage 1/4"-20UNC HO/HU pour le montage de la caméra, p. ex. sur un pied, un support
mural ou une tête de rotation/inclinaison.
Raccord monture CS L pour des objectifs monture CS. Vissez la bague monture C K fournie
en cas d'utilisation d'objectifs monture C.
Permet à l'utilisateur de fixer le réglage du côte d'appui. Pour régler le côte d'appui,
desserrez la vis M, tournez au niveau du raccord monture CS L jusqu'à atteindre la netteté
optimale et serrez à nouveau la vis.
Connecteur pour l'interface de commande et commutation jour et nuit
Description
Signale (jour/nuit)
GND
RS-232 RXD (Entrée)
RS-232 TXD (Sortie)
RS-485 -
RS-485 +
Douille VIDEO OUT
12VDC
230V / 50Hz
Douille VIDEO OUT
12VDC
230V / 50Hz
Lisez soigneusement la notice des appareils et composants à utiliser.
Mettez les appareils et les composants uniquement en marche après avoir effectué
tous les branchements.
manuals search engine
SI
GND
Douille VIDEO IN
Douille VIDEO IN
Douille VIDEO IN
32
Contact
Couleur Ouvert
N/B Fermer
Unité de commutation
Douille VIDEO OUT
Moniteur
