10.3 Relaisuitgangen

De aansluiting van de relaisuitgangen is
afhankelijk van de toepassingen en de
N.B.
gebruikte stelaandrijvingen. De hieronder
beschreven aansluitingen dienen daarom
uitsluitend als richtlijn.
Onderdrukking van interferentie is noodzakelijk voor
inductieve belastingen (ook relais en contactors).
Wanneer dit niet mogelijk is moeten de relaiscontac-
ten zoals hieronder beschreven met een onderdruk-
kingsschakeling worden beveiligd.
• Bij wisselspanning:
Max. stroom Condensator C Weerstand R
60 mA 10 nF, 275 V
70 mA 47 nF, 275 V
150 mA 100 nF, 275 V
1,0 A 220 nF, 275 V
• Bij gelijkspanning: Vrijloopdiode parallel aan
relais of contactor schakelen.
Voorzie relaisuitgangen van een geschikte
Voorzichtig
backup zekering!
+
DC
-

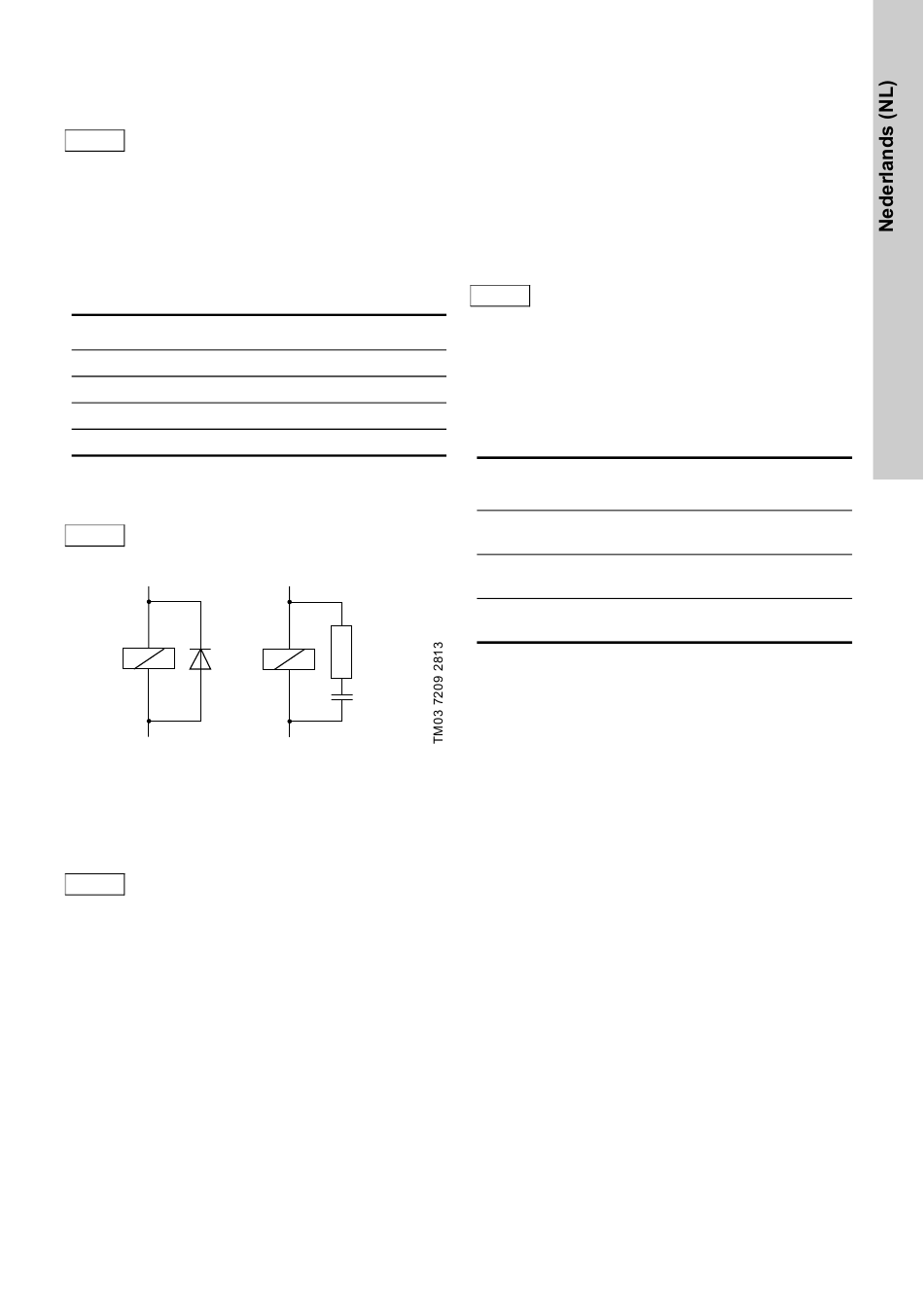

Afb. 7 Onderdrukkingsschakeling DC / AC

10.4 Current output (Stroomuitgang)

Aansluiting via 2-draads kabel met enkelvoudige
afscherming. Maximale lengte: 1000 meter.
Let op de juiste polariteit! Maximale belas-
Voorzichtig
ting: 400 Ω.
De stroomuitgang kan worden ingesteld op één van
de twee standaard bereiken " 0-20 mA" of
"4-20 mA".
Uitgang 1: Sensor 1
Deze stroomuitgang stuurt de weergegeven meet-
waarde uit als een analoog stroomsignaal.
Gebruik van het stroomsignaal voor meetwaarden:
• Als ingangssignaal voor een andere indicator.
1. Sluit de + ader aan op klem 20.
2. Sluit de - ader aan op klem 21.
3. Sluit de afscherming aan op de aarddraad (PE).
390 Ω, 2 W
22 Ω 2 W
47 Ω, 2 W
47 Ω, 2 W
AC
R
C
Uitgang 2: Sensor 2
Deze stroomuitgang stuurt de weergegeven meet-
waarde uit als een analoog stroomsignaal.
Gebruik van het stroomsignaal voor meetwaarden:
• Als ingangssignaal voor een andere indicator
1. Sluit de + ader aan op klem 23.
2. Sluit de - ader aan op klem 24.
3. Sluit de afscherming aan op de aarddraad (PE).

10.5 Aansluiting van sensoren

Sluit de afscherming slechts aan één kant
Voorzichtig
aan op de afschermingsaarde!
10.5.1 Amperometrische sensoren
Aansluiting via 2-draads kabel 0,5 mm
voudige afscherming. Maximale lengte (maximale
afstand tussen sensorschijf en gaswaarschuwingsre-
gelaar): 100 meter.
Kabels voor amperometrische gassensoren
Omschrijving
Aansluitkabel voor amperometrische
gassensoren, 10 meter
Aansluitkabel voor amperometrische
gassensoren, 20 meter
Aansluitkabel voor amperometrische
gassensoren, 50 meter
De draadkleuren hebben betrekking op Grundfos
kabel.
Sensor 1:
• Sluit de bruine draad (+) aan op klem 26.
• Sluit de witte draad (-) aan op klem 27.
• Sluit de afscherming aan op PE.
Sensor 2:
• Sluit de bruine draad (+) aan op klem 30.
• Sluit de witte draad (-) aan op klem 29.
• Sluit de afscherming aan op PE.
2
met enkel-
Artikel-
nummer
96725670
(321-130/10)
96725672
(321-130/20)
96725673
(321-130/50)
