A - water inlet tap
B - non return valve
C - 2-way solenoid valve
D - automatic level safety tap
E - drain tray
F - adjustable expansion valve
F1 - adjustable expansion valve
H - network filter
I - infra-red ray doser
L - automatic level
M - heat exchangers
N - closed solenoid valve
N1 - open solenoid valve
O - group with water circulation
O1 - group with delivery
P - rotary pump
Q - vacuum valve
R - boiler
S - safety valve
T - delivery pressure
U - boiler pressure
Portofino America
Downloaded from www.Manualslib.com

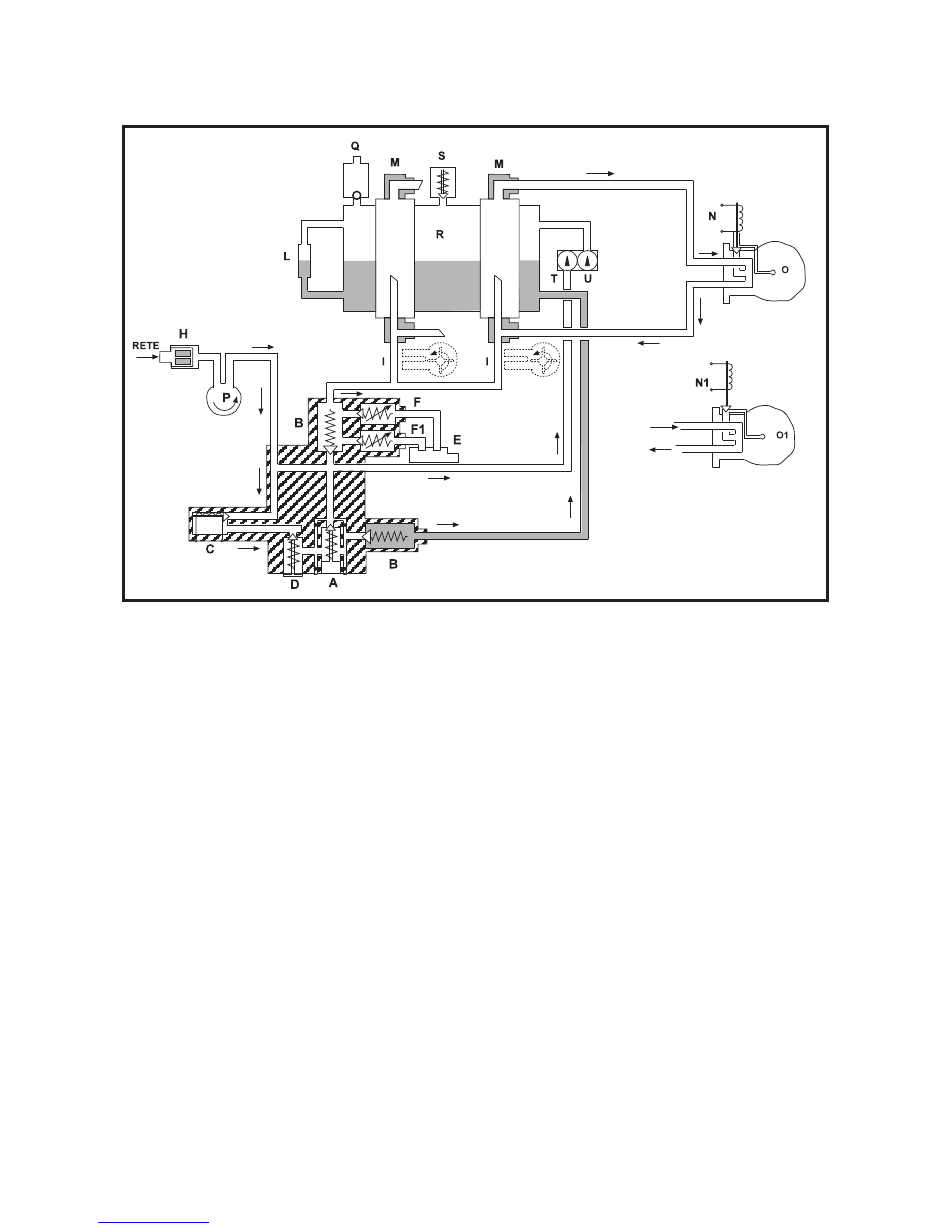

HYDRAULIC DIAGRAM MAXIAMERICA AND SUPER AMERICA
HYDRAULIKDIAGRAMM MAXIAMERICA UND SUPER AMERICA
HYDRAULISCH SCHEMA MAXIAMERICA EN SUPER AMERICA
A - Wasserzufuhrhahn
B - Rückschlagventil
C - Zweiwege-Ventil
D - Sicherheitshahn für Kesselfüllung
E - Ablaufwanne
F - einstellbares Überdruckventil
F1 - einstellbares überdruckventil
H - Leitungsfilter
I - infrarotstrahlenturbine
L - automatsche Kesselfüllung
M - Wärmeaustauscher
N - geschlossenes Elektroventil
N1 - offenes Elektroventil
O - Gruppe mit Wasserkreislauf
O1- Gruppe mit Brühvorgang
P - Rotations pumpe
Q - Vakuum-Ventil
R - Kessel
S - Sicherheitsventil
T - Brühdruck
U - Kesseldruck
manuals search engine
A
B
C -
D -
E
F
F1 - afstelbare expansieklep
H
I
L
M
N
N1 - elektrische klep open
O
O1 - Groep met doorloopfunctie
P
Q
R
S
T
U
rev. 5 - 08/2004
- watertoevoerkraan
- terugslagklep
elektrische tweerichtingsklep
veiligheidskraan voor aut. bijvulsysteem
- Overloopschaal
- afstelbare expansieklep
- Voedingsfilter
- infrarood doseersysteem
- autom. bijvulsysteem
- warmteuitwisselaars
- elektrische klep gesloten
- Groep met watercirculatie
- Rotorpomp
- Vacuümklep
- Warmwaterreservoir
- Veiligheidsklep
- Doorloopdruk
- Druk warmwaterreservoit
